Клапаны центральных систем теплоснабжения и вентиляции
Сертификат

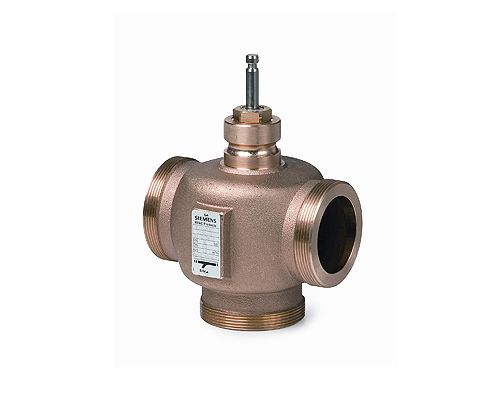

VXG41.3201: Клапан седельный 3-х ходовой, PN16, Kvs 16, DN32, , резьбовой
Клапан седельный 3-х ходовой с классом давления PN16 и пропускной способностью Kvs 16 куб. м/час на DN32. Тип соединения: фланцевый.
Краткое описание
- С резьбовым соединением согл.ISO 228/1
- Для питьевой, охлажденной, охлаждающей, высоко- и низкотемпературной горячей воды, рассола в открытых и закрытых контурах
| Шток | 20 мм |
| Скорость утечки | 0…0.02 % of kvs |
| Скорость утечки через байпас | 33 % of kvsStandard version: 0.5…2 % of kvs value Special version: 0…0.02 % of kvs value (VXG41..01) |
| kvs | 16 м³/ч |
| Температура среды | -25…150 °C |
| Характеристика клапана | Through-port:Equal-percentage , BypassLinear |
| Диапазон изменений Sv | DN 15: > 50;DN 20...50: > 100 |
| Соответствие продукта | DVGW approved |
| Допустимое рабочее давление | 1600 кПа |
| Material, valve body | Красная латунь CC491K (Rg5) |
| Материал внутренних частeй клапана | CrNi сталь |
| Класс PN | PN 16 |
| Connecting thread | G 2" B |
| SQX.. Δpmax | 800 кПа |
| SAX.. Δpmax | 800 кПа |
| SKD.. Δpmax | 800 кПа |
| SKB.. Δpmax | 800 кПа |
Логистическая информация
| Длина упаковки, см | 13,4 |
| Ширина упаковки, см | 23,3 |
| Высота упаковки, см | 11,3 |
| Вес, кг | 2,383 |
Сертификат и гарантия:
Гарантийный срок со стороны производителя составляет: 5 лет
| Артикул | VXG41.3201 |
| Типовое применение клапанов | Вентиляция Питьевое водоснабжение |
| Название линейки | Acvatix |
| Срок гарантии, лет | 5 |
| Страна происхождения | Германия |
| Тип клапана | Седельный |
| Серия | VXG |
| Количество ходов | 3-х ходовой |
| Класс давления PN | PN16 |
| Пропускная способность Kvs | 16 |
| Номинальный диаметр DN | DN32 |
| Тип соединения | Резьба наружная |
| Ход штока, мм | 20 мм |
| Теплоноситель | Вода Водно-гликолевая смесь Питьевая вода |
| Скорость утечки | 0…0.02 % от Kvs |
| Скорость утечки через байпас | 33 % от Kvs Standard version: 0.5…2 % of Kvs value Special version: 0…0.02 % of Kvs value (VXG41..01) |
| Материал корпуса клапана | Бронза CuSn5Zn5Pb2 |
| Характеристика клапана | Через порт: равнопроцентная Байпас: линейная |
| Компенсированный по давлению | Нет |
