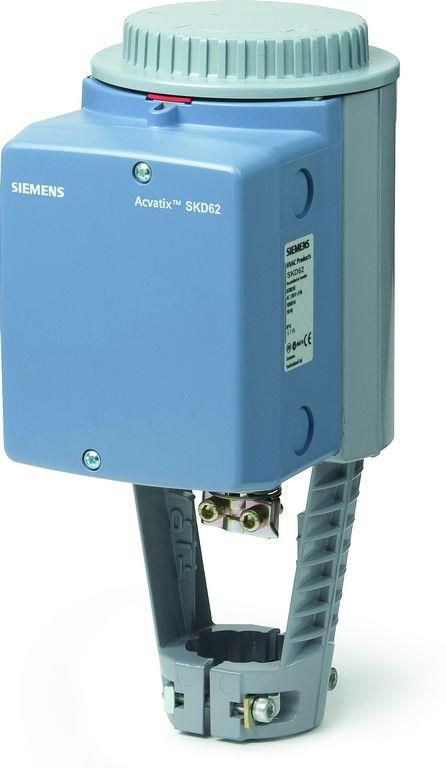

Краткое описание

С защитой от перегрузок, отключение в конечных положениях. С корпусом из прессованного алюминия и возможностью подключения клапанов с штоком 20 мм. Опциональный дополнительный переключатель. С ручным регулированием.

Рабочее напряжение	AC 24 В
Сигнал позиционирования	DC 0...10 В , DC 4...20 мА , 0...1000 Ом
Потребляемая мощность	10 ВА
Сила позиционирования	1000 Н
Время позиционирования	Закрытие 30 с, Закрытие 15 сек
Шток	20 мм
Функция пружинного возврата	Нет
Сигнал обратной связи	DC 0...10 V, DC 4...20 мA
Класс защиты	IP54
Температура среды	-25…150 °C
Температура окружающей среды, работа	-15...50 °C
Положение при монтаже	Горизонтально или вертикально

Применение

Для 2- и 3-ходовых клапанов Сименс типа VVF..., VVG..., VXF... и VXG... с 20–мм ходом в качестве регулирующих и предохранительных стопорных клапанов в системах отопления, вентиляции и кондиционирования воздуха.

Технология

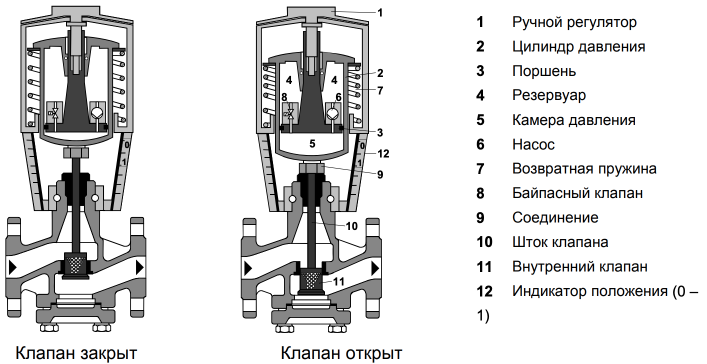

Принцип работы SKD60

Сигнальный выход Y

• увеличение:  Насос (6) выкачивает гидравлическое масло из резервуара (4) в камеру давления (5), т.е. совершается ход клапана: шток клапана (10) задвигается, пробка клапана (11) открывается.
• снижение: Байпасный клапан (8) открывается и гидравлическое масло поступает обратно из камеры давления (5) в резеруар (4) через возвратную пружину (7). Шток клапан (10) выдвигается и пробка клапана (11) закрывается.
• постоянный: Привод и клапан сохраняют текущее положение хода.


Принципиальная схема

Функция возврата пружины

Привод SKD60 не имеет функции возврата пружины, поэтому при нарушении управляющего сигнала или электропитания он останется в текущем положении.

Калибровка хода

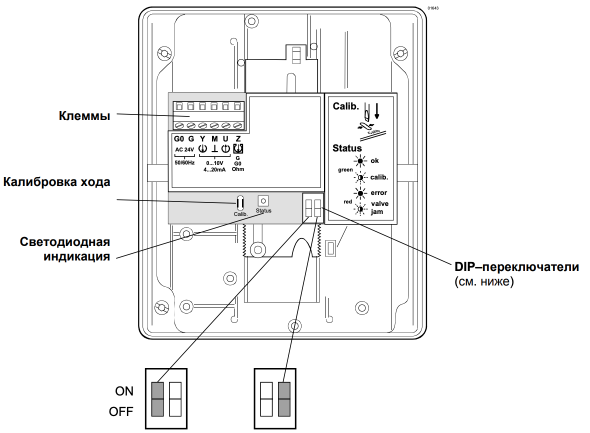

Для определения положений хода клапана 0 и 100% необходимо выполнить калибровку при первом запуске клапана/привода. Установите привод на клапан Сименс (см. "Совместимость"); привод должен питаться от 24 В переменного тока. Процедуру калибровки можно повторять с любой периодичностью.

Стандартная электроника

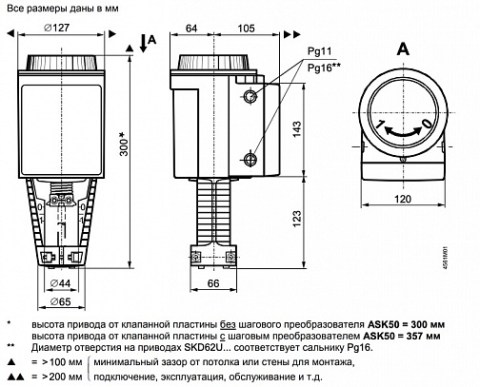

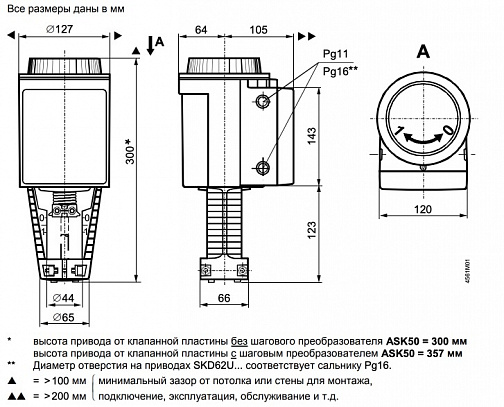

Инструкции по монтажу SKD60

Инструкции по установке привода на клапан находятся в упаковке привода. Инструкции для принадлежностей находятся в самих принадлежностях.

Схема привода SKD60

• U - Индикация положения
• Z - Сигнал перерегулирования
• Y - Сигнал позиционирования
• M - измерительный нейтраль
• G0 - рабочее напряжение АС 24 V: нейтраль (SN)
• G - рабочее напряжение АС 24 V: потенциал (SP)

Клеммы

G0	Рабочее напряжение AC 24 V Системная нейтраль (SN)
G	Рабочее напряжение AC 24 V Системный потенциал (SP)
Y	Управляющий сигнал DC 0 ... 10 (30) V или DC 4 ... 20 mA
M	Измерительная нейтраль (= G0)
U	Индикация положения DC 0 ... 10 V или DC 4 ... 20 mA
Z	Вход сигнал перерегулирования

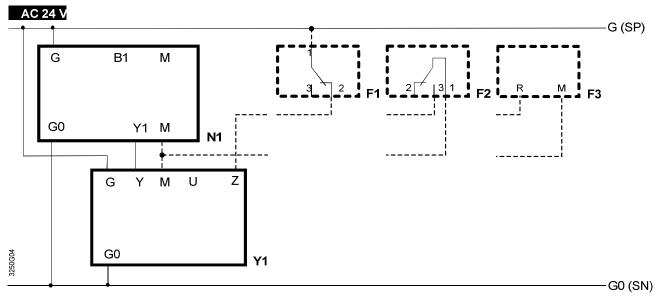

Схема подключения SKD60

Легенда

Y1	Привод
N1	Контроллер
F1	Ограничитель температуры
F2	Термостат защиты от замораживания
F3	Устройство защиты от замораживания QAF21... или QAF61... (только для SKD62UA) *
G (SP)	Системный потенциал AC 24 VПримечание к изделию:
G0 (SN)	Системная нейтраль

Примечание к изделию

Техническое обслуживание

• При обслуживании клапана: Отключите насос и электропитание, закройте главные стопорные клапаны трубопровода, спустите давление в трубах и дайте им полностью остыть. При необходимости отключите электросоединения от клемм.
• Клапан должен быть снова введен в эксплуатацию только при правильно установленном приводе.
• Приводы и клапаны не требуют обслуживания.

Утилизация

Привод содержит электрические и электронные компоненты, поэтому он не должен утилизовываться как бытовые отходы. Необходимо соблюдать местное действующее законодательство.

Логистическая информация

Длина упаковки, см	21,2
Ширина упаковки, см	34,2
Высота упаковки, см	18
Вес, кг	4,026

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
