SAX31.00 SAX31.00
SAX31.00
product_3306_2

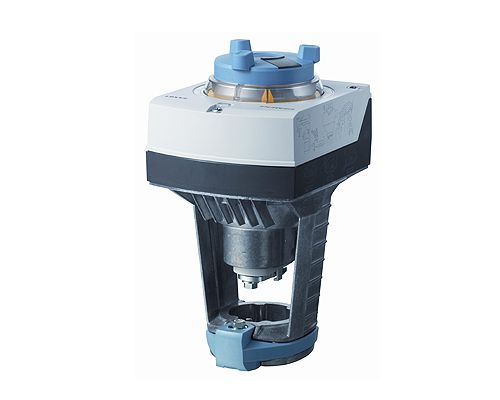

SAX31.00: Привод электромеханический для седельных клапанов, 800Н, 20 мм, AC 230 В, 3-точечный, 120 сек., -25…130 C

Есть в наличии

Привод электромеханический на усилие 800 Н для седельных клапанов. Напряжение питания AC 230 В. Управление: 3-точечный.
40140,00 руб
40140 руб.
Цена указана без НДС
Количество

Краткое описание

Ручное управление, положение можно зафиксировать. Возможность подключения дополнительного переключателя и / или потенциометра.

Электроприводы клапанов SAX31.00 для клапанов с ходом штока 20 мм.

  • Рабочее напряжение 230 В переменного тока, 3-позицион. управляющий сигнал
  • Непосредственно для монтажа на клапанах; дополнительных настроек не требуется
  • Ручной регулятор, световые индикаторы положения и состояния

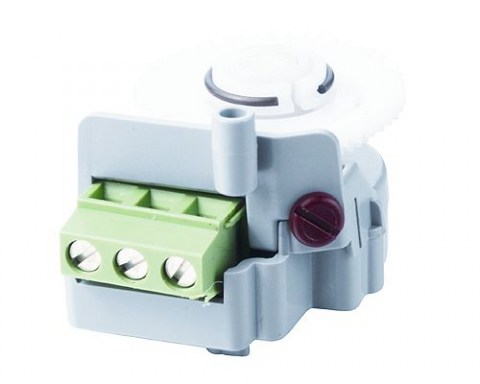

  • Дополнительные функции с вспомогательными переключателями, потенциометр, функциональный модуль, подогреватель штока
Сила позиционирования 800 Н
Шток 20 мм
Потребляемая мощность 3.5 ВА
Время позиционирования 120 сек
Сигнал позиционирования 3-точечный
Класс защиты IP54
Температура окружающей среды, работа -5…55 °C
Температура среды -25…130 °C

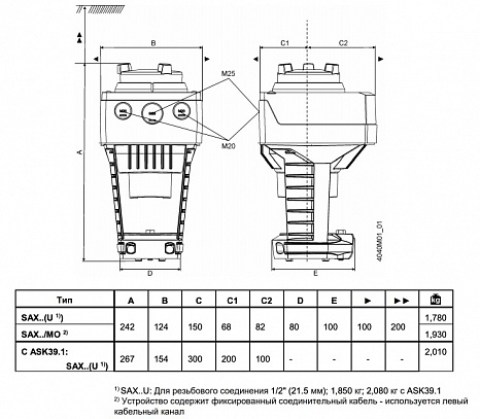

Размеры (Ш х В х Г) 242 x 124 x 153 мм

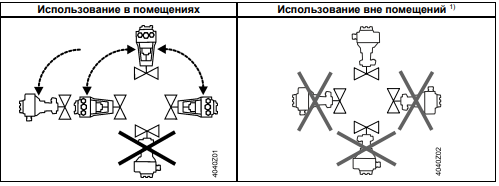

Положение при монтаже Горизонтально или вертикально
Рабочее напряжение AC 230 В
Сигнал обратной связи DC 0...10 V (SA..6..)
Функция пружинного возврата Нет

Применение

Для работы с 2-ходовыми и 3-ходовыми клапанами Siemens типов V..F21.., V..F22.., V..F31.., V..F32.., V..F40.., V..F41.., V..G41.., V..F42.., VVF52.. и V..F53.. с ходом 20 мм в качестве регулирующих и предохранительных запорных клапанов в системах отопления, вентиляции и кондиционирования.

Проектирование

3-позиционные приводы должны иметь собственный специальный контроллер, см. «Схемы подключения»

Монтаж SAX31.00


  • Только с кожухом ASK39.1
  • Приводы не требуют обслуживания.

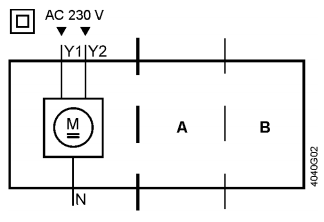

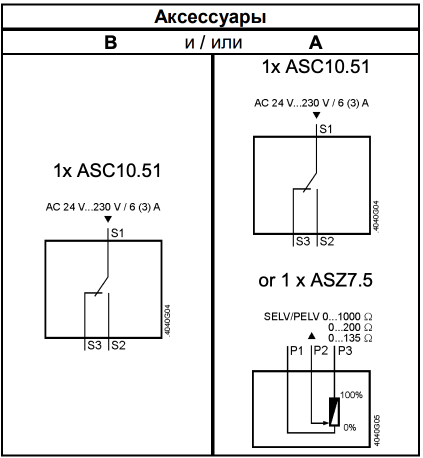

Схемы подключений SAX31.00

Внутренние схемы





A Привод
L Фаза
N Нейтраль
N1 Контроллер
Y1, Y2 Сигнал позиционирования

Примечание к изделию

Техническое обслуживание

Приводы не требуют обслуживания.

Утилизация

Устройство считается электрическим и электронным оборудованием для утилизации в соответствии с применимой европейской директивой и не может быть утилизировано как бытовой мусор.

  • Утилизируйте устройство через каналы, предусмотренные для этой цели.
  • Соблюдайте все местные и действующие в настоящее время законы и правила.

Примечание

При использовании приводов с клапанами других производителей за корректную работу несет ответственность пользователь, компания Siemens не несет никакой ответственности.

Логистическая информация

Длина упаковки, см 15,6
Ширина упаковки, см 25,8
Высота упаковки, см 13,2
Вес, кг 1,873

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет

Официальный сертификат партнера siemens

Артикул SAX31.00
Название линейки Acvatix
Срок гарантии, лет 5
Страна происхождения Швейцария
Тип клапана Седельные клапаны
Серия SAX
Ход штока, мм 20 мм
Температура теплоносителя -25…130 C
Напряжение питания a:3:{s:5:"VALUE";a:0:{}s:11:"DESCRIPTION";a:0:{}s:2:"ID";a:0:{}}
Максимальная температура теплоносителя 130 C
Положение при монтаже Горизонтально или вертикально
Потребляемая мощность 3.5 ВА
Время позиционирования 120 секунд
Тип привода Электромеханический
Управляющий сигнал 3-точечный
Усилие, Н 800
Напряжение питания, В AC 230 В
Функция пружинного возврата Нет
Минимальная температура теплоносителя -25 C
Класс защиты IP54
Рабочая температура окружающей среды -5…55 C
