Краткое описание

Быстрое время позиционирования. Ручное регулирование, положение можно зафиксировать. Возможность подключения дополнительного переключателя и / или потенциометра.

• Рабочее напряжение 24 В перем./пост. тока, управляющий сигнал 0 ..10 В постоянного тока, 4…20 мА
• Непосредственно для монтажа на клапанах; дополнительных настроек не требуется
• Ручной регулятор, световые индикаторы положения и состояния
• Дополнительные функции с вспомогательными переключателями, потенциометр, функциональный модуль, подогреватель штока

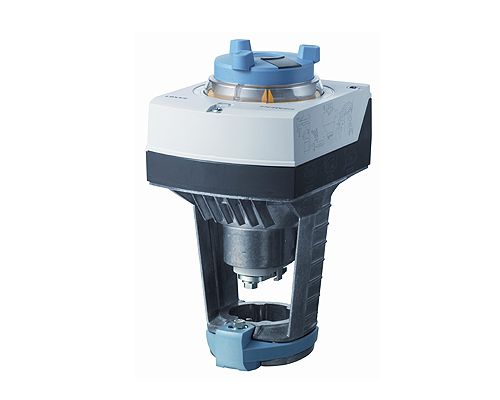

Применение SAX61.03

Для работы с 2-ходовыми и 3-ходовыми клапанами Siemens типов V..F21.., V..F22.., V..F31.., V..F32.., V..F40.., V..F41.., V..G41.., V..F42.., VVF52.. и V..F53.. с ходом 20 мм в качестве регулирующих и предохранительных запорных клапанов в системах отопления, вентиляции и кондиционирования.

Проектирование

К контроллеру с выходным сигналом 1 мА можно параллельно подключить до 10 приводов. Приводы с плавным регулированием имеют полное входное сопротивление в 100 кОм.

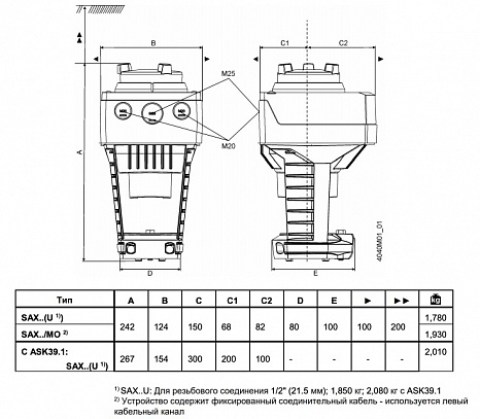

Монтаж

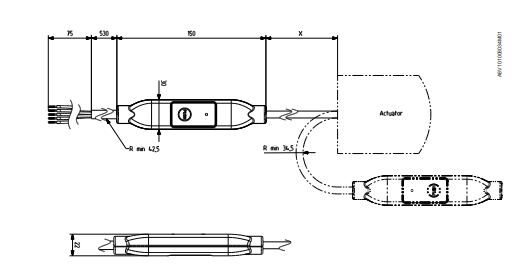

• 1) Только с кожухом ASK39.1

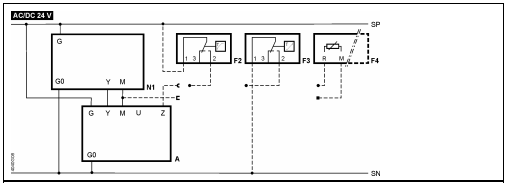

Схемы подключений SAX61.03

Внутренние схемы

Примечание к изделию

Техническое обслуживание

Приводы не требуют обслуживания.

Утилизация

Устройство считается электрическим и электронным оборудованием для утилизации в соответствии с применимой европейской директивой и не может быть утилизировано как бытовой мусор.

• Утилизируйте устройство через каналы, предусмотренные для этой цели.
• Соблюдайте все местные и действующие в настоящее время законы и правила.

Примечание

При использовании приводов с клапанами других производителей за корректную работу несет ответственность пользователь, компания Siemens не несет никакой ответственности.

Логистическая информация

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
