Краткое описание

Быстрое время позиционирования. Ручное регулирование, положение можно зафиксировать. Возможность подключения дополнительного переключателя и / или потенциометра.

• Рабочее напряжение 230 В переменного тока, 3-позиционный управляющий сигнал
• Непосредственно для монтажа на клапанах; дополнительных настроек не требуется
• Ручной регулятор, световые индикаторы положения и состояния
• Дополнительные функции с вспомогательными переключателями, потенциометр, функциональный модуль, подогреватель штока

Сила позиционирования	800 Н
Шток	20 мм
Потребляемая мощность	6 ВА
Время позиционирования	30 сек
Сигнал позиционирования	3-точечный
Класс защиты	IP54
Температура окружающей среды, работа	-5…55 °C
Температура среды	-25…130 °C

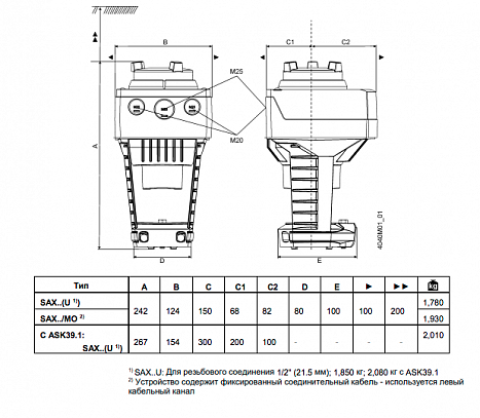

Размеры (Ш х В х Г)	242 x 124 x 153 мм
Положение при монтаже	Горизонтально или вертикально
Рабочее напряжение	AC 230 В
Функция пружинного возврата	Нет

Применение

Для работы с 2-ходовыми и 3-ходовыми клапанами Siemens типов V..F21.., V..F22.., V..F31.., V..F32.., V..F40.., V..F41.., V..G41.., V..F42.., VVF52.. и V..F53.. с ходом 20 мм в качестве регулирующих и предохранительных запорных клапанов в системах отопления, вентиляции и кондиционирования.

Проектирование

3-позиционные приводы должны иметь собственный специальный контроллер, см. «Схемы подключения»

Монтаж SAX31.03

• Только с кожухом ASK39.1
• Приводы не требуют обслуживания.


Схемы подключений SAX31.03

Внутренние схемы

A	Привод
L	Фаза
N	Нейтраль
N1	Контроллер
Y1, Y2	Сигнал позиционирования

Примечание к изделию

Техническое обслуживание

Приводы не требуют обслуживания.

Утилизация

Устройство считается электрическим и электронным оборудованием для утилизации в соответствии с применимой европейской директивой и не может быть утилизировано как бытовой мусор.

• Утилизируйте устройство через каналы, предусмотренные для этой цели.
• Соблюдайте все местные и действующие в настоящее время законы и правила.

Примечание

При использовании приводов с клапанами других производителей за корректную работу несет ответственность пользователь, компания Siemens не несет никакой ответственности.

Логистическая информация

Длина упаковки, см	15,9
Ширина упаковки, см	27
Высота упаковки, см	13,5
Вес, кг	1,865

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
