Клапаны центральных систем теплоснабжения и вентиляции
Сертификат

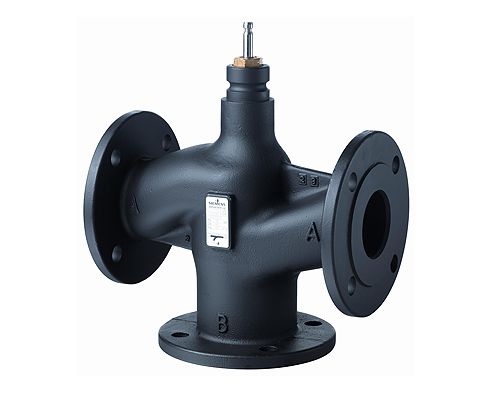

VXF53.15-1.6
VXF53.15-1.6: Клапан седельный 3-х ходовой, PN25, Kvs 1,6, DN15, -20…220 C, фланцевый
Клапан седельный 3-х ходовой с классом давления PN25 и пропускной способностью Kvs 1.6 куб. м/час на DN15. Тип соединения: фланцевый.
Краткое описание
- С фланцевыми соединениями по ISO 7005
- Для охлаждённой, холодной, низко- и высокотемпературной горячей воды, рассола, теплопроводящих масел в открытых и закрытых контурах
| Шток | До DN 50: 20 мм, От DN 65: 40 мм |
| Скорость утечки | 0...0.01 % значения kvs |
| Скорость утечки через байпас | 0.5...2 % значения kvs;SAX…: 0.05 % значения kvs |
| DN | 15 |
| kvs | 1.6 м³/ч |
| Температура среды | -20…220 °C |
| Характеристика клапана | Проходной порт: равнопроцентная , Проходной порт: kvs 250/400 линейная , Байпас: линейная |
| Диапазон изменений Sv | >100 |
| Допустимое рабочее давление | 2500 кПа |
| Material, valve body | Ductile iron |
| Материал внутренних частeй клапана | Нержавеющая сталь |
| Класс PN | PN 25 , PN 16 |
| SAX.. Δpmax | 1200 кПа |
| SKD.. Δpmax | 1200 кПа |
| SKB.. Δpmax | 1200 кПа |
Логистическая информация
| Длина упаковки, см | 19,2 |
| Ширина упаковки, см | 29,9 |
| Высота упаковки, см | 14,6 |
| Вес, кг | 3,282 |
Сертификат и гарантия:
Гарантийный срок со стороны производителя составляет: 5 лет
| Артикул | VXF53.15-1.6 |
| Типовое применение клапанов | Вентиляция |
| Название линейки | Acvatix |
| Срок гарантии, лет | 5 |
| Страна происхождения | Германия |
| Тип клапана | Седельный |
| Серия | VXF |
| Количество ходов | 3-х ходовой |
| Класс давления PN | PN25 |
| Пропускная способность Kvs | 1.6 |
| Номинальный диаметр DN | DN15 |
| Тип соединения | Фланцевый |
| Ход штока, мм | 20 мм |
| Теплоноситель | Вода Водно-гликолевая смесь Теплопроводящее масло |
| Температура теплоносителя | -20…220 C |
| Максимальная температура теплоносителя | 220 C |
| Скорость утечки | 0…0.01 % от Kvs |
| Скорость утечки через байпас | 0.5…2 % от KvsSAX…: 0.05 % of Kvs value |
| Материал корпуса клапана | Чугун с шаровидным графитом EN-GJS-400-18-LT |
| Характеристика клапана | Проходной порт: равнопроцентная Байпас: линейная |
| Минимальная температура теплоносителя | -20 C |
| Компенсированный по давлению | Нет |
