Клапаны центральных систем теплоснабжения и вентиляции
Сертификат
VVF53.40-16

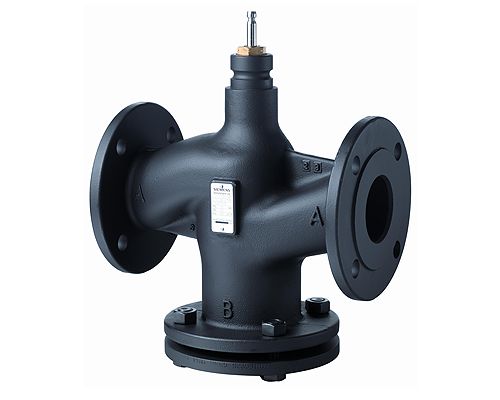

VVF53.40-16: Клапан седельный 2-х ходовой, PN25, Kvs 16, DN40, -20…220 C, фланцевый
Клапан седельный 2-х ходовой с классом давления PN25 и пропускной способностью Kvs 16 куб. м/час на DN40. Тип соединения: фланцевый.
Краткое описание
- С фланцевыми соединениями по ISO 7005
- Для охлаждённой, холодной, низко- и высокотемпературной горячей воды, рассола, теплопроводящих масел, насыщенного и перегретого пара в открытых и закрытых контурах
| Шток | До DN 50: 20 мм, От DN 65: 40 мм |
| Скорость утечки | 0...0.01 % значения kvs |
| DN | 40 |
| kvs | 16 м³/ч |
| Температура среды | -20…220 °C |
| Характеристика клапана | Pавнопроцентная , kvs 250/400 линейная |
| Диапазон изменений Sv | DN 15, kvs ≤ 1,25 m³/h: >50 , DN 15...150: >100 |
| Допустимое рабочее давление | 2500 кПа |
| Material, valve body | Чугун EN-GJL-250 |
| Материал внутренних частeй клапана | Нержавеющая сталь |
| Класс PN | PN 25 , PN 16 |
| Absolute pressure p1 steam | 1600 kPa abs |
| SAX.. Δpmax | 500 кПа |
| SAX.. Δps | 550 кПа |
| SAV.. Δpmax | 1150 кПа |
| SAV.. Δps | 1250 кПа |
| SKD.. Δpmax | 650 кПа |
| SKD.. Δps | 750 кПа |
| SKB.. Δpmax | 1200 кПа |
| SKB.. Δps | 2000 кПа |
| SKD.. Δpmax steam | 1000 кПа |
Логистическая информация
| Длина упаковки, см | 26 |
| Ширина упаковки, см | 38 |
| Высота упаковки, см | 20 |
| Вес, кг | 10,14 |
Сертификат и гарантия:
Гарантийный срок со стороны производителя составляет: 5 лет
| Артикул | VVF53.40-16 |
| Типовое применение клапанов | ИТП Котельные |
| Название линейки | Acvatix |
| Срок гарантии, лет | 5 |
| Страна происхождения | Германия |
| Тип клапана | Седельный |
| Серия | VVF |
| Количество ходов | 2-х ходовой |
| Класс давления PN | PN25 |
| Пропускная способность Kvs | 16 |
| Номинальный диаметр DN | DN40 |
| Тип соединения | Фланцевый |
| Ход штока, мм | 20 мм |
| Теплоноситель | Вода Водно-гликолевая смесь Пар Теплопроводящее масло |
| Температура теплоносителя | -20…220 C |
| Максимальная температура теплоносителя | 220 C |
| Скорость утечки | 0…0.01 % от Kvs |
| Материал корпуса клапана | Чугун с шаровидным графитом EN-GJS-400-18-LT |
| Характеристика клапана | Pавнопроцентная |
| Минимальная температура теплоносителя | -20 C |
| Компенсированный по давлению | Нет |
