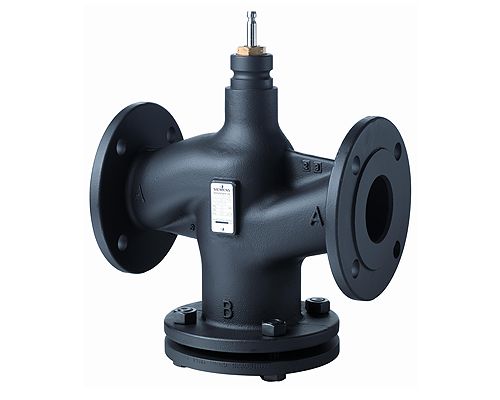

VVF53.20-6.3
VVF53.20-6.3: Клапан седельный 2-х ходовой, PN25, Kvs 6,3, DN20, -20…220 C, фланцевый
Клапан седельный 2-х ходовой с классом давления PN25 и пропускной способностью Kvs 6.3 куб. м/час на DN20. Тип соединения: фланцевый.
Краткое описание
- С фланцевыми соединениями по ISO 7005
- Для охлаждённой, холодной, низко- и высокотемпературной горячей воды, рассола, теплопроводящих масел, насыщенного и перегретого пара в открытых и закрытых контурах
| Шток | До DN 50: 20 мм, От DN 65: 40 мм |
| Скорость утечки | 0...0.01 % значения kvs |
| DN | 20 |
| kvs | 6.3 м³/ч |
| Температура среды | -20…220 °C |
| Характеристика клапана | Pавнопроцентная , kvs 250/400 линейная |
| Диапазон изменений Sv | DN 15, kvs ≤ 1,25 m³/h: >50 , DN 15...150: >100 |
| Допустимое рабочее давление | 2500 кПа |
| Material, valve body | Чугун EN-GJL-250 |
| Материал внутренних частeй клапана | Нержавеющая сталь |
| Класс PN | PN 25 , PN 16 |
| Absolute pressure p1 steam | 1600 kPa abs |
| SAX.. Δpmax | 1200 кПа |
| SAX.. Δps | 2500 кПа |
| SKD.. Δpmax | 1200 кПа |
| SKD.. Δps | 2500 кПа |
| SKB.. Δpmax | 1200 кПа |
| SKB.. Δps | 2500 кПа |
| SKD.. Δpmax steam | 1200 кПа |
| SKD.. Δps steam | 2500 кПа |
| SKB.. Δpmax steam | 1200 кПа |
Логистическая информация
| Длина упаковки, см | 19,3 |
| Ширина упаковки, см | 27,1 |
| Высота упаковки, см | 15 |
| Вес, кг | 5,67 |
Сертификат и гарантия:
Гарантийный срок со стороны производителя составляет: 5 лет
| Артикул | VVF53.20-6.3 |
| Типовое применение клапанов | ИТП Котельные |
| Название линейки | Acvatix |
| Срок гарантии, лет | 5 |
| Страна происхождения | Германия |
| Тип клапана | Седельный |
| Серия | VVF |
| Количество ходов | 2-х ходовой |
| Класс давления PN | PN25 |
| Пропускная способность Kvs | 6.3 |
| Номинальный диаметр DN | DN20 |
| Тип соединения | Фланцевый |
| Ход штока, мм | 20 мм |
| Теплоноситель | Вода Водно-гликолевая смесь Пар Теплопроводящее масло |
| Температура теплоносителя | -20…220 C |
| Максимальная температура теплоносителя | 220 C |
| Скорость утечки | 0…0.01 % от Kvs |
| Материал корпуса клапана | Чугун с шаровидным графитом EN-GJS-400-18-LT |
| Характеристика клапана | Pавнопроцентная |
| Минимальная температура теплоносителя | -20 C |
| Компенсированный по давлению | Нет |
