  5. VVF42.32-16: Клапан седельный 2-х ходовой, PN16, Kvs 16, DN32, -10...150 C, фланцевый

Сертификат

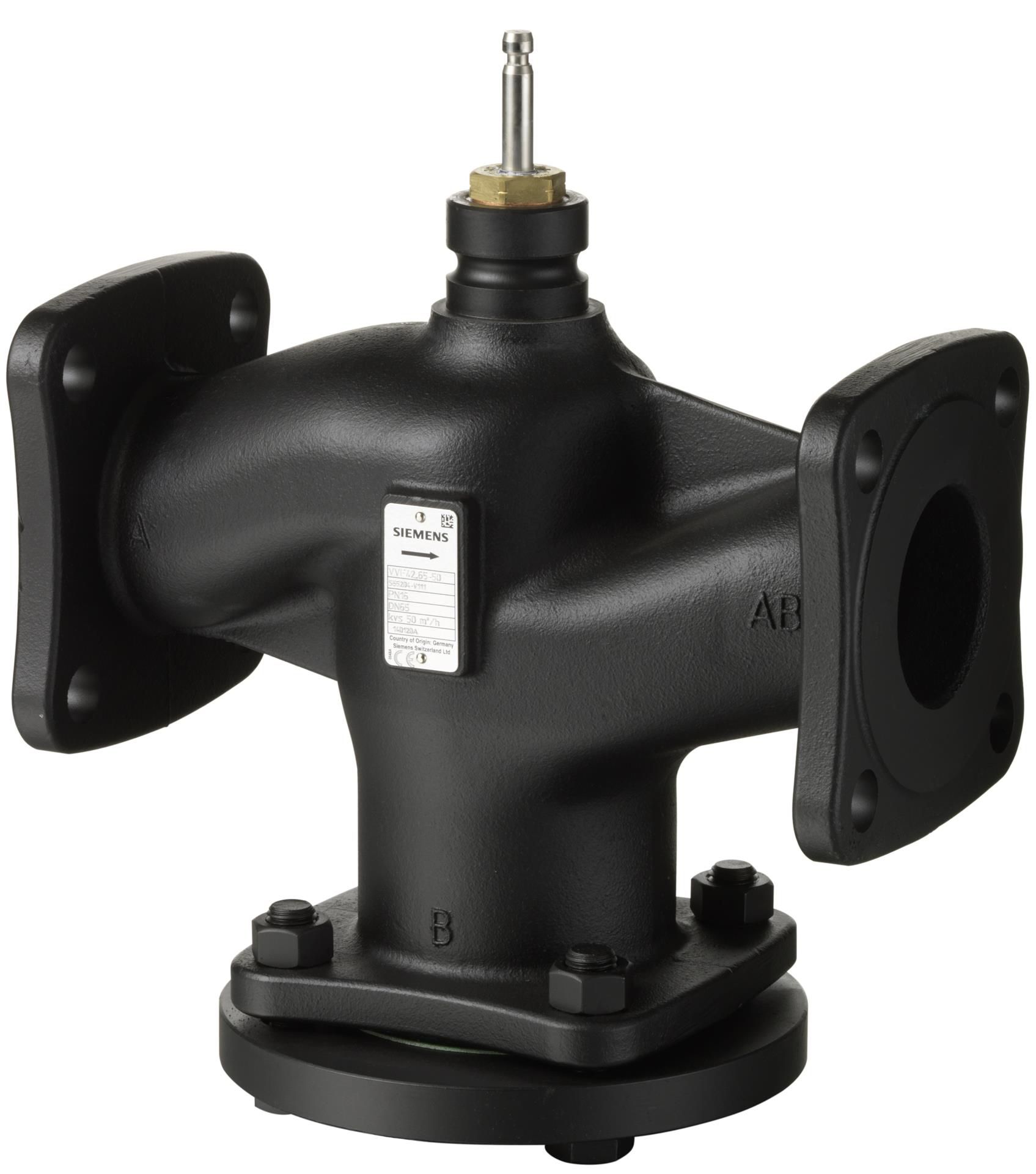

VVF42.32-16 VVF42.32-16
VVF42.32-16

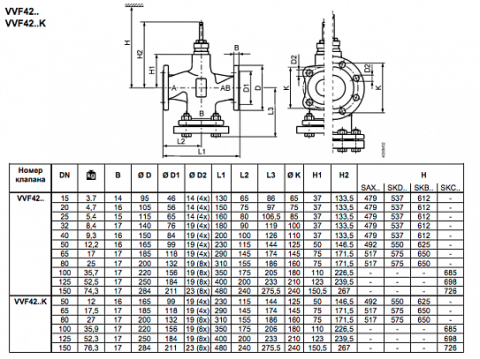

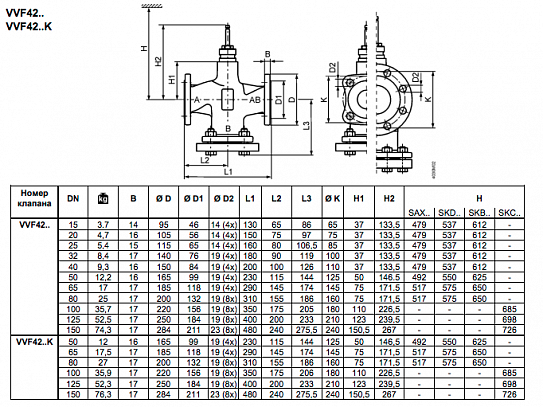

product_2748_2

VVF42.32-16: Клапан седельный 2-х ходовой, PN16, Kvs 16, DN32, -10...150 C, фланцевый

Есть в наличии

Клапан седельный 2-х ходовой с классом давления PN16 и пропускной способностью Kvs 16 куб. м/час на DN32. Тип соединения: фланцевый.
23990,00 руб
23990 руб.
Цена указана без НДС
Количество
Задать вопрос
2-ходовые клапаны VVF42.32-16 с фланцевым соединением, PN 16 из линейки клапанов с большим штоком

Краткое описание

  • С фланцевыми соединениями по ISO 7005
  • Для охлажденной, низко и высокотемпературной воды и рассола в закрытых контурах
  • Производительные клапаны для температур среды -10 ... 150 °C
  • Корпус клапана из серого (литейного) чугуна EN-GJL-250
  • DN 32
  • kvs 16 м3 /ч
  • Фланец типа 21, конструкция фланца B
  • Может оснащаться электромоторными приводами SАX... или электрогидравлическими приводами SKD... , SKB... и SKC...

Применение

В котельных, установках теплоснабжения и холодильных установках, градирнях, группах отопления, в системах вентиляции и кондиционирования воздуха, в качестве управляющих или предохранительных запорных клапанов. Только для закрытых гидравлических контуров (наблюдаются кавитации).


Шток для DN80: 20 мм; от DN100: 40 мм
Скорость утечки 0…0.02 % от kvs
DN 32
kvs 16 м³/ч
Температура среды -10…150 °C
Характеристика клапана Равнопроцентный , kvs 250/400 линейный
Диапазон изменений Sv DN 15...25: >50;DN 32...150: >100
Допустимое рабочее давление 1600 кПа
Материал Чугун EN-GJL-250
Материал внутренних частeй клапана ≤ DN40: CrNi сталь / латунь , ≥ DN50: CrNi сталь / бронза
Класс PN PN 16
SAX..
Δpmax		 400 кПа
SAX..
Δps		 900 кПа
SKD..
Δpmax		 400 кПа
SKD..
Δps		 1200 кПа
SKB..
Δpmax		 400 кПа
SKB..
Δps		 1600 кПа

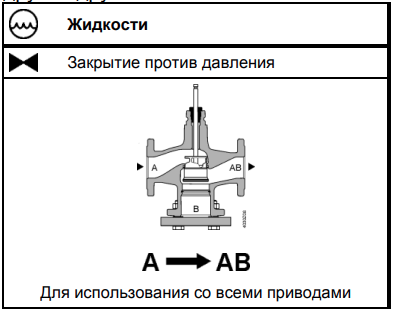

Техническая и механическая конструкция


Характеристики

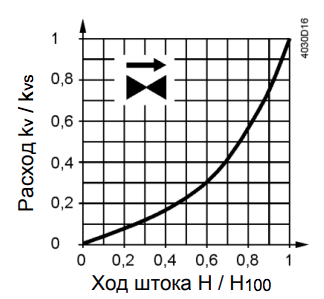

0…30%: Линейная 30…100%: Равнопроцентная ngl = 3 to VDI / VDE 2173
Для высоких значений kvs характеристика клапана оптимизирована для максимального объемного расхода kV100.

Замечания

Замечания по проектированию

Предпочтительно установить клапаны на возвратке, так как температура ниже, и нагрузку на уплотняющий сальник штока меньше.
Установите грязевые фильтры или грязеуловители перед клапаном для обеспечения надлежащего функционирования и длительного срока службы клапана.
Удалить грязь, сварочный шлак и т.д. с клапанов и трубопроводов.
Кавитации можно избежать путем ограничения перепада давления на клапане в зависимости от температуры среды и предварительного давления.

Логистическая информация

Длина упаковки, см 25,8
Ширина упаковки, см 38
Высота упаковки, см 20,3
Вес, кг 8,857

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет

Официальный сертификат партнера siemens

Артикул VVF42.32-16
Типовое применение клапанов ИТП
Название линейки Acvatix
Срок гарантии, лет 5
Страна происхождения Германия
Тип клапана Седельный
Серия VVF
Количество ходов 2-х ходовой
Класс давления PN PN16
Пропускная способность Kvs 16
Номинальный диаметр DN DN32
Тип соединения Фланцевый
Ход штока, мм 20 мм
Теплоноситель Вода
Водно-гликолевая смесь
Температура теплоносителя -10...150 C
Скорость утечки 0…0.02 % от Kvs
Материал корпуса клапана Cast iron EN-GJL-250
Характеристика клапана Равнопроцентная
Минимальная температура теплоносителя -10 C
Компенсированный по давлению Нет
