Клапаны центральных систем теплоснабжения и вентиляции
Сертификат

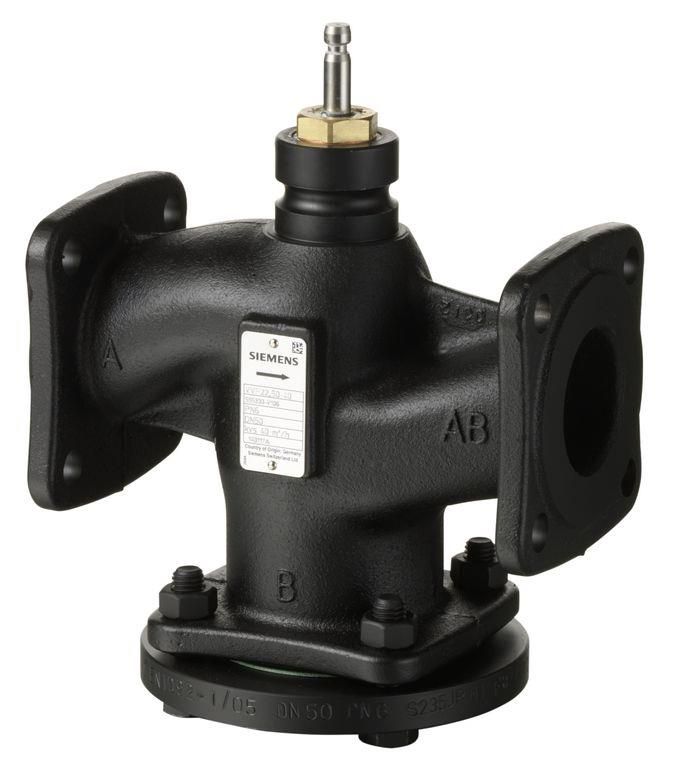

VVF22.40-16
VVF22.40-16: Клапан седельный 2-х ходовой, PN6, Kvs 16, DN40, -10...130 C, фланцевый
Клапан седельный 2-х ходовой с классом давления PN6 и пропускной способностью Kvs 16 куб. м/час на DN40. Тип соединения: фланцевый.
Краткое описание
- With flanged connections to ISO 7005
- For chilled, low and high temperature water and brine in closed circuits
| Шток | to DN80: 20 мм, DN100: 40 мм |
| Скорость утечки | 0…0.02% of the kvs value |
| DN | 40 |
| kvs | 16 м³/ч |
| Температура среды | -10…130 °C |
| Характеристика клапана | Equal percentage |
| Диапазон изменений Sv | DN 25: >50 , DN 40...100: >100 |
| Допустимое рабочее давление | 600 кПа |
| Material, valve body | Чугун EN-GJL-250 |
| Материал внутренних частeй клапана | ≤ DN40: CrNi steel / brass , ≥ DN40: CrNi steel / bronze |
| Класс PN | PN 6 |
| SAX.. Δpmax | 300 кПа |
| SAX.. Δps | 550 кПа |
| SAV.. Δpmax | 300 кПа |
| SAV.. Δps | 600 кПа |
| SKD.. Δpmax | 300 кПа |
| SKD.. Δps | 600 кПа |
| SKB.. Δpmax | 300 кПа |
| SKB.. Δps | 600 кПа |
Логистическая информация
| Длина упаковки, см | 19,5 |
| Ширина упаковки, см | 27,5 |
| Высота упаковки, см | 14,2 |
| Вес, кг | 6,652 |
Сертификат и гарантия:
Гарантийный срок со стороны производителя составляет: 5 лет
| Артикул | VVF22.40-16 |
| Типовое применение клапанов | ИТП |
| Название линейки | Acvatix |
| Срок гарантии, лет | 5 |
| Страна происхождения | Германия |
| Тип клапана | Седельный |
| Серия | VVF |
| Количество ходов | 2-х ходовой |
| Класс давления PN | PN6 |
| Пропускная способность Kvs | 16 |
| Номинальный диаметр DN | DN40 |
| Тип соединения | Фланцевый |
| Ход штока, мм | 20 мм |
| Теплоноситель | Вода Водно-гликолевая смесь |
| Температура теплоносителя | -10...130 C |
| Скорость утечки | 0…0.02 % от Kvs |
| Материал корпуса клапана | Cast iron EN-GJL-250 |
| Характеристика клапана | Равнопроцентная |
| Минимальная температура теплоносителя | -10 C |
| Компенсированный по давлению | Нет |
