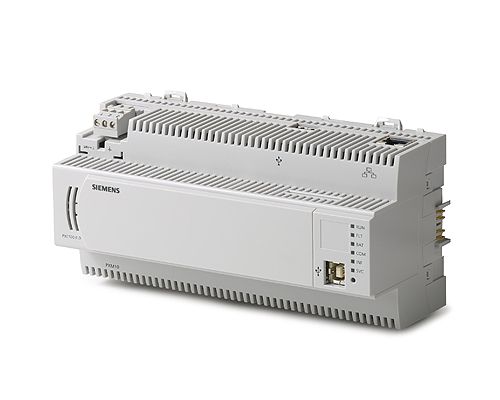

PXC100-E.D: КОНТРОЛЛЕР, ДО 200 ТОЧЕК ДАННЫХ, BACNET/IP

Цена указана без НДС

Краткое описание

Свободно программируемые модульные контроллеры PXC100-E.D для автоматизации инженерных систем зданий с произвольным набором каналов ввода/вывода и DIN форматом. Предназначена для мониторинга и управления большим количеством точек данных. Модули ввода/вывода TX-I/O для сигнализации, измерения и управления непосредственно подсоединяется к контроллеру.

 Коммуникация по:
– BACnet/IP
– BACnet/LonTalk

  • Знак BTL (коммуникация BACnet прошла тестирование BTL)
  • Комплексное управление и системные функции (управление аварийными сигналами, расписания, тренды, защита доступа и т.д.)
  • Подключаемые модули расширения TX-I/O с различными типами точек данных
  • Подключение модулей TX Open для интеграции сторонних устройств
  • Интеграция LONMARK® совместимых устройств
  • Встроенный веб-сервер для простейших операций
  • Для индивидуального применения или в составе сети контроллеров
  • Широкий ассортимент подключаемых сенсорных панелей и устройств управления

Рабочее напряжение AC 24 V
Частота 50/60 Гц
Коммуникация Шина: BACnet / IP
Скорость передачи LON сеть: 78 kbps Ethernet / IP: 10/100 MBit/s
Срок службы батареи 4 года
Память Flash-память: 32 Mб , SDRAM: 64 Mб
Класс защиты IP20

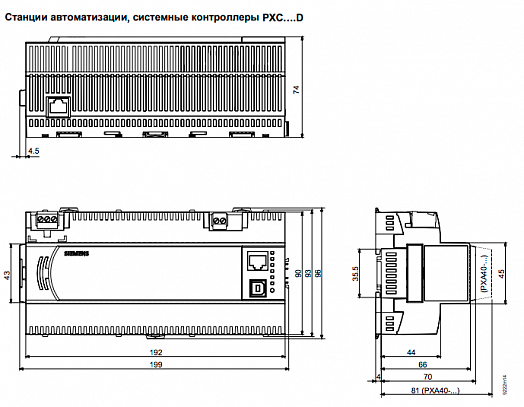

Размеры (Ш х В х Г) 192 x 74 x 96 мм

Функциональные возможности

Свободно программируемые модульные контроллеры для автоматизации систем ОВК и управления зданий.
  • Функции управления (управление и маршрутизация аварийных сигналов, планировщик, тренды, удаленное управление, защита доступа с индивидуально определенными профилями пользователей и категориями).
  • Для индивидуального применения или в составе сети контроллеров.
  • Коммуникация BACnet (тест BTL) по LonTalk, PTP или IP, совместимо со стандартной ревизией BACnet (Rev. 1.12 – для Desigo V6.0 и позже) включая профайл B-BC.
  • AMEV профили AS-A и AS-B в рекомендации к "BACnet 2011 - Version 1.2 (для Desigo V6.0 и позже)".
  • Свободно программируемые, язык программирования D-MAP (схоже со стандартом 11312 CEN). Все доступные в библиотеке функциональные блоки могут графически соединяться между собой.
  • Программирование и наладка с использованием пакета программ Desigo Xworks Plus.
  • Периферийное оборудование подключается к набору модулей TX-I/O.
  • Возможность подключения ранее установленных модулей PTM-I/O – решение для миграции старых систем.
  • Подключение модулей TX Open для интеграции сторонних устройств (частотные преобразователи, насосы, счетчики и т.д.).
  • Возможность выносного подключения модулей I/O.
  • Подключение совместимых устройств по LonMark®.
  • Низковольтная защита и управляемый пуск для защиты устройства от колебаний напряжения.
  • Широкий ассортимент панелей оператора, включая сенсорные модели и управление через Web.

Дизайн

Компактная конструкция позволяет монтаж станций автоматизации на стандартную DIN рейку.

 Номер Обозначение
 1 Пластиковый корпус
 2 Крышка интерфейса для модуля расширения
 3    Передняя крышка или дополнительный модуль PXM40-W1
 4 Съемные клеммы с винтовыми зажимами (рабочее напряжение)
 5 Интерфейсы для сети, панели оператора, программирования и т.д.
 6 Светодиодные индикаторы для отображения статуса устройства
 7 Соединитель Island шины (не для PXC00…)
 8 Защелка для крепления на DIN рейке
 9 Батарея часов реального времени (тип: CR2032): резервирование на время отключения питания.
 10 Батарея для трендов и текущих параметров (Тип: AA литиевая) : резервирование на время отключения питания.
 11 Кнопка Reset: при нажатии начинается перезагрузка .
 12 Кнопка Firmware: если нажата при перезагрузке (Reset), стирается текущая программа DMAP из FLASH.
 13 Сервисный Пин: для определения станции автоматизации в сети IP / LonWorks во время наладки

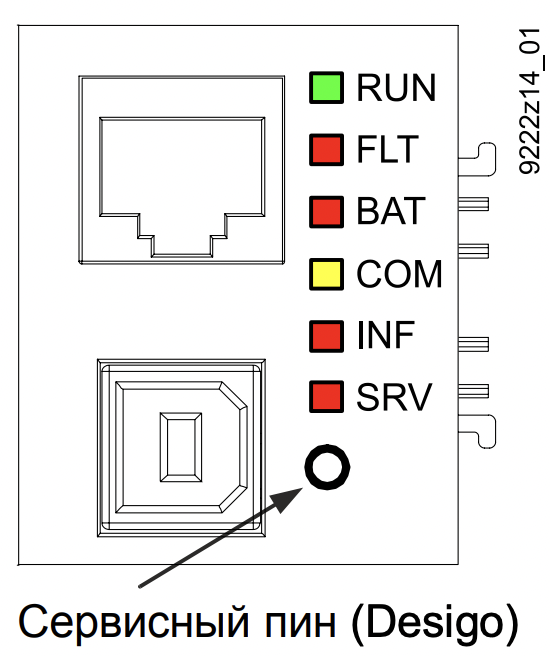

LED-индикаторы


 LED Цвет  Состояние  Значение
 RUN  зеленый   Постоянно вкл.
 Постоянно откл.
 Питание есть.
 Питания нет
 FLT  красный   Постоянно откл.
 Постоянно вкл.
 Быстрое мигание
 Нормальная работа
 Неисправность оборудования
 Отсутствует встроенное ПО / повреждено
 BAT  красный  Постоянно откл.
 Постоянно вкл
 Батарея в норме
 Батарейка разряжена – заменить!
 COM  желтый  Постоянно вкл.
 Постоянно откл.
 Быстрое мигание
 Нормальное подключение к узлу
 Нет подключения к узлу
 Соединение
 INF  красный    Свободно программируемый светодиод
 SRV (Ethernet)  красный  Постоянно откл.
 Постоянно вкл.
 Быстрое мигание
 Мигает при посылке Wink команды *)
 Нормальная работа
 Нет подключения к узлу или DHCP серверу
 Не сконфигурирован IP адрес
 Идентификация контроллера при получении Wink команды
 SRV (LONWORKS Bus)  красный  Постоянно откл.
 Постоянно вкл.
 Быстрое мигание
 Мигает при посылке Wink команды *)
 Узел LONWORKS сконфигурирован.
 LON чип неисправен или нажат сервисный пин
 Узел LONWORKS не сконфигурирован
 Идентификация контроллера при получении Wink команды
*) Только ОДНА панель PXM20 на станцию автоматизации

Соединительные клеммы и интерфейсы

 Обозначение Элемент схемы
 1,2  Питание AC 24 В
 3  Заземление
 A   USB интерфейс (для модема через адаптер PXA-C3)
 4,5 (B)   LONWORKS шина (Съемные клеммы с винтовыми зажимами)
 C  Разъем RJ45 (LONWORKS) для панели оператора PXM20 (в том числе другие инструменты)
 D  RJ45 разъем для Ethernet (Панель оператора PXM20-E может быть подключен к хабу/свитчу)
 E  RJ45 разъем (LONWORKS и serial port) для PXM10, PXM20 и других инструментов
 F  USB интерфейс устройства (для будущего применения)
 G  RJ45 интерфейс (serial port) для панели оператора PXM10

Логистическая информация

Длина упаковки, см 11,3
Ширина упаковки, см 23,1
Высота упаковки, см 10,1
Вес, кг 0,508

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год

Официальный предстовитель Siemens

Артикул PXC100-E.D
Название линейки Desigo
Частота 50/60 Гц
Скорость передачи LON сеть: 78 kbps
Ethernet IP: 10/100 MBit/s
Срок службы батареи 4 года
Тип и размер памяти Flash-память: 32 Mб
SDRAM: 64 Mб
Срок гарантии, лет 1
Страна происхождения Швейцария
Коммуникация BACnet / IP
Рабочее напряжение AC 24 В
Тип контроллера Модульный
Класс IP IP20
