Краткое описание

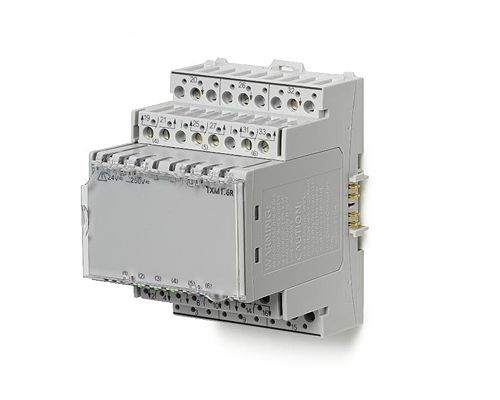

Модуль дискретных входов TXM1.16D на 16 входов, зеленые светодиоды для индикации работы, без ручного управления.

16 DI, могут быть индивидуально сконфигурированы как:

• Сигнальный вход
• Сигнальный вход с функцией накопления
• 16 входов как счетчик импульсов макс до 10 Герц
• Отдельная база с клеммами и съемный электронный модуль

– Автоматическое создание шины для максимально простой установки
– Функция изолирования клемм для быстрого ввода в эксплуатацию
– Быстрая замена модуля без перемонтажа и без создания помех для функционирования оставшихся модулей

• Непосредственное подключение периферийного оборудования к модулю, без промежуточных клеммных колодок.
• Простота работы и отображения

– светодиод состояния входов для каждого входа; выбор режима работы (нормально замкнутый или разомкнутый)
– светодиоды для быстрой диагностики

• Двусторонние этикетки с обозначением всех точек входов

Рабочее напряжение	DC 22.5…26 V
Потребляемая мощность	1.6 Вт (65 мА)
Колич. дискретных входов	16
Вес	0.199 кг

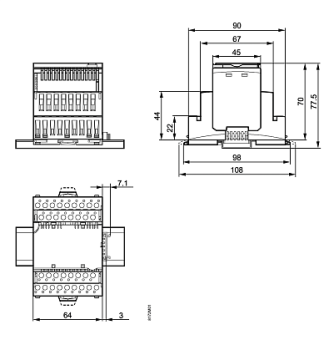

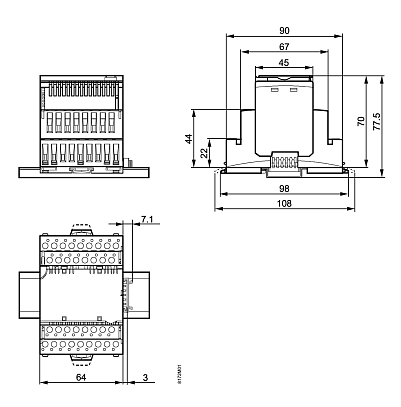

Размеры (Ш х В х Г)	64 x 77.5 x 98 мм

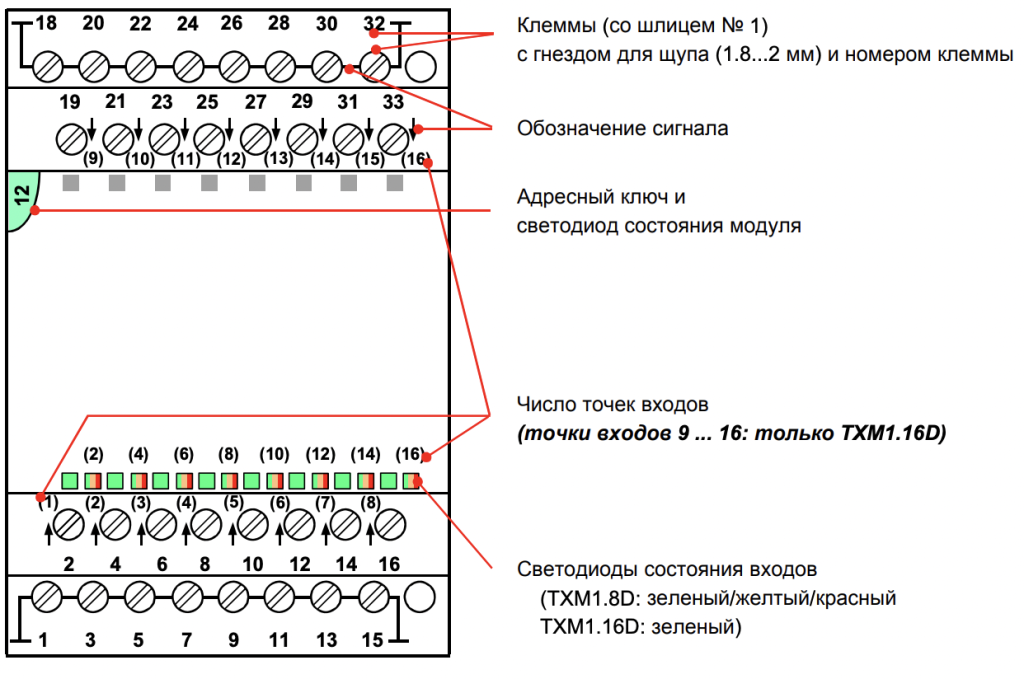

Индикаторы и органы управления

Маркировка модулей

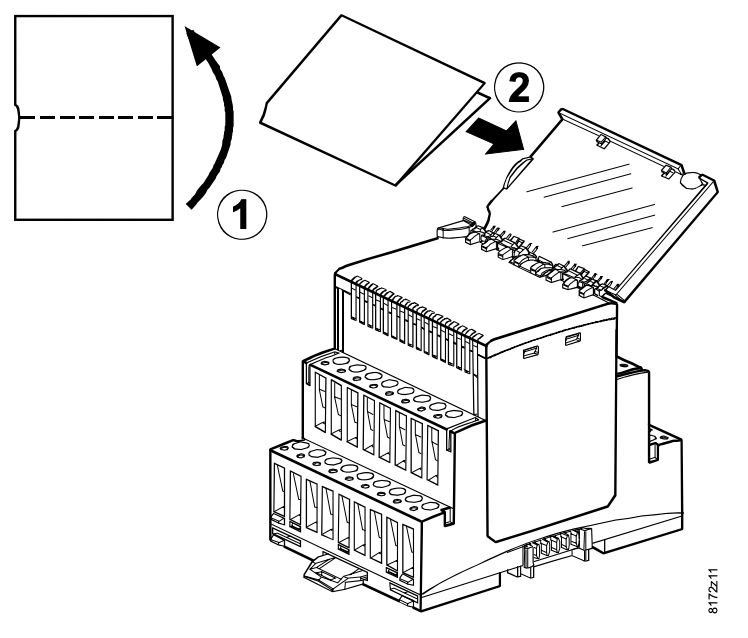

Модуль входов имеет съемную прозрачную крышку (держатель этикеток) для установки этикеток.

Схемы соединений (примеры)

U - модуль цифровых входов
K1 - Контакт состояния (нормально разомкнутый)
K2 - Контакт состояния (нормально замкнутый)
K3 - Импульсный контакт (нормально разомкнутый)
K4 - Импульсный контакт (нормально замкнутый)
S5 - Электронный переключатель

Схема клемм

Вход	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Нейтраль (-)	1	3	5	7	9	11	13	15	18	20	22	24	26	28	30	32
Вход(+)	2	4	6	8	10	12	14	16	19	21	23	25	27	29	31	33

Клеммы 1, 3, 5 и т.д. являются нейтральными клеммами системы
– Они объединены на съемном модуле, а не на базе с клеммами, т.е. при снятии модуля объединение отсутствует.
– Нейтраль цифрового входа может подключаться к любой нейтральной клемме системы.
Для более детальной информации смотри TX-I/O™ Engineering and installation manual, CM110562.

Утилизация

Устройство классифицировано, как электронное оборудование, согласно Европейской Директиве 2002/96/EC (WEEE), утилизация в качестве бытовых отходов запрещена.
Необходимо соблюдать местные нормы по утилизации. Для утилизации используйте системы утилизации электронного оборудования. Соблюдайте местные нормы по утилизации.

Логистическая информация

Длина упаковки, см	8,3
Ширина упаковки, см	10,3
Высота упаковки, см	7,3
Вес, кг	0,219

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
