Клапаны центральных систем теплоснабжения и вентиляции
Сертификат

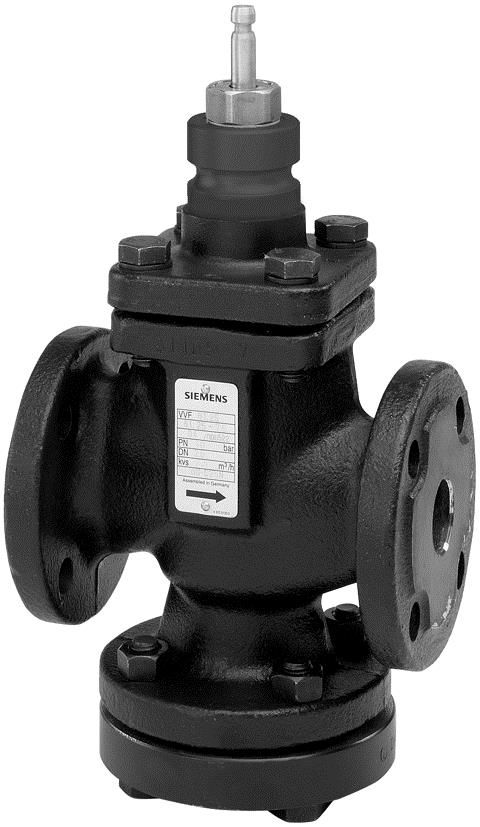

VVF61.1509: Клапан седельный 2-х ходовой, PN40, Kvs 3, DN15, , фланцевый
Клапан седельный 2-х ходовой с классом давления PN40 и пропускной способностью Kvs 3 куб. м/час на DN15. Тип соединения: фланцевый.
Краткое описание
- With flanged connections to ISO 7005, integral flange with recess (type F)
- For chilled water‚ low- and high-temperature hot water‚ thermooil or brine in open or closed circuits
| Шток | To DN 50: 20 мм, >DN 65: 40 мм |
| Скорость утечки | 0…0.02 % of kvs value |
| DN | 15 |
| kvs | 3 м³/ч |
| Среда | Bодa , Bодa с антифризом |
| Температура среды | -25…220 °C |
| Характеристика клапана | Equal-percentage |
| Диапазон изменений Sv | DN 15...40: >50 , DN 50...150: >100 |
| Допустимое рабочее давление | 4000 кПа |
| Material, valve body | Cast iron ASTM A216WCB (GP240GH) |
| Материал внутренних частeй клапана | CrNi steel |
| Класс PN | PN 40 |
| Absolute pressure p1 steam | 1700 kPa abs |
| SKD.. Δpmax | 1600 кПа |
| SKD.. Δps | 4000 кПа |
| SKB.. Δpmax | 1600 кПа |
| SKB.. Δps | 4000 кПа |
Логистическая информация
| Длина упаковки, см | 25 |
| Ширина упаковки, см | 38 |
| Высота упаковки, см | 21 |
| Вес, кг | 7,194 |
Сертификат и гарантия:
Гарантийный срок со стороны производителя составляет: 5 лет
| Артикул | VVF61.1509 |
| Типовое применение клапанов | ИТП |
| Название линейки | Acvatix |
| Срок гарантии, лет | 5 |
| Тип клапана | Седельный |
| Серия | VVF |
| Количество ходов | 2-х ходовой |
| Класс давления PN | PN40 |
| Пропускная способность Kvs | 3 |
| Номинальный диаметр DN | DN15 |
| Тип соединения | Фланцевый |
| Ход штока, мм | 20 мм |
| Теплоноситель | Вода Водно-гликолевая смесь |
| Скорость утечки | 0…0.02 % от Kvs |
| Материал корпуса клапана | Cast steel GP240GH |
| Характеристика клапана | Равнопроцентная |
| Компенсированный по давлению | Нет |
Сопутствующие товары
SKD60: Привод электрогидравлический для седельных клапанов, 1000Н, 20 мм, AC 24 В, 0...10 В, 120 сек., -25…150 C73120,00 руб
73120 руб.
Привод электрогидравлический на усилие 1000 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 0...10 В.
SKD62: Привод электрогидравлический для седельных клапанов, 1000Н, 20 мм, AC 24 В, 0...10 В, 120 сек., -25…150 C, с возвратной пружиной (15 секунд)86930,00 руб
86930 руб.
Привод электрогидравлический на усилие 1000 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 0...10 В.
SKD32.50: Привод электрогидравлический для седельных клапанов, 1000Н, 20 мм, AC 230 В, 3-точечный, 120 сек., -25…150 C65480,00 руб
65480 руб.
Привод электрогидравлический на усилие 1000 Н для седельных клапанов. Напряжение питания AC 230 В. Управление: 3-точечный.
SKD32.21: Привод электрогидравлический для седельных клапанов, 1000Н, 20 мм, AC 230 В, 3-точечный, 120 сек., -25…150 C, с возвратной пружиной (8 секунд)83170,00 руб
83170 руб.
Привод электрогидравлический на усилие 1000 Н для седельных клапанов. Напряжение питания AC 230 В. Управление: 3-точечный.
SKD32.51: Привод электрогидравлический для седельных клапанов, 1000Н, 20 мм, AC 230 В, 3-точечный, 120 сек., -25…150 C, с возвратной пружиной (8 секунд)85620,00 руб
85620 руб.
Привод электрогидравлический на усилие 1000 Н для седельных клапанов. Напряжение питания AC 230 В. Управление: 3-точечный.
SKD62UA: Привод электрогидравлический для седельных клапанов, 1000Н, 20 мм, AC 24 В, 0…10 В/4…20 мА/0…1000 Ом, 120 сек., -25…150 C, с возвратной пружиной (15 секунд), UL-сертификат
0 руб.
Привод электрогидравлический на усилие 1000 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 0…10 В;4…20 мА;0…1000 Ом.
SKD82.50: Привод электрогидравлический для седельных клапанов, 1000Н, 20 мм, AC 24 В, 3-точечный, 120 сек., -25…150 C
0 руб.
Привод электрогидравлический на усилие 1000 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 3-точечный.
SKD60U: Привод электрогидравлический для седельных клапанов, 1000Н, 20 мм, AC 24 В, 0…10 В/4…20 мА/0…1000 Ом, 120 сек., -25…150 C, UL-сертификат
0 руб.
Привод электрогидравлический на усилие 1000 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 0…10 В;4…20 мА;0…1000 Ом.
SKD62U: Привод электрогидравлический для седельных клапанов, 1000Н, 20 мм, AC 24 В, 0…10 В/4…20 мА/0…1000 Ом, 120 сек., -25…150 C, с возвратной пружиной (15 секунд), UL-сертификат
0 руб.
Привод электрогидравлический на усилие 1000 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 0…10 В;4…20 мА;0…1000 Ом.
SKD82.50U: Привод электрогидравлический для седельных клапанов, 1000Н, 20 мм, AC 24 В, 3-точечный, 120 сек., -25…150 C, UL-сертификат
0 руб.
Привод электрогидравлический на усилие 1000 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 3-точечный.
SKD82.51: Привод электрогидравлический для седельных клапанов, 1000Н, 20 мм, AC 24 В, 3-точечный, 120 сек., -25…150 C, с возвратной пружиной (8 секунд)
0 руб.
Привод электрогидравлический на усилие 1000 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 3-точечный.
SKD82.51U: Привод электрогидравлический для седельных клапанов, 1000Н, 20 мм, AC 24 В, 3-точечный, 120 сек., -25…150 C, с возвратной пружиной (8 секунд), UL-сертификат
0 руб.
Привод электрогидравлический на усилие 1000 Н для седельных клапанов. Напряжение питания AC 24 В. Управление: 3-точечный.
