Автоматы горения для контроля 1- и 2-ступенчатых газовых горелок или газовых горелок малой и средней мощности, с нагнетателем или без него в повторно-кратковременном режиме работы.

Краткое описание

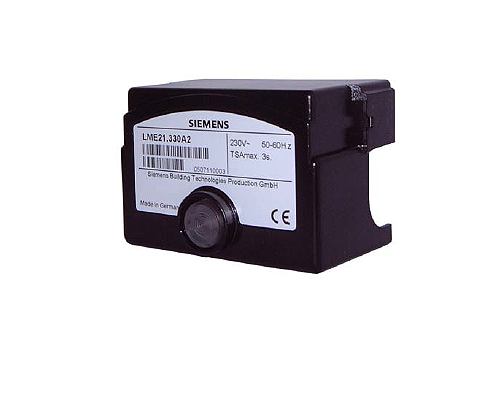

Автомат горения, без корзины подключения, микропроцессорный, фиксированное время и фазовая программа, двухступенчатая, прерывистая работа, с ионизацией, t1 = 30 с, TSA = 3 с, без привода, АС 230 В, 50/60 Гц.

Применение, особенности

LME21.330A2 предназначены для ввода в эксплуатацию и контроля 1- и 2-ступенчатых газовых горелок или газовых горелок в повторно-кратковременном режиме работы. Контроль пламени осуществляется с помощью ионизационного датчика пламени или датчика пламени QRA с дополнительным устройством AGQ3.xA27 для газовых наддувных горелок или при голубом пламени с помощью датчика голубого пламени QRC. Габаритные размеры корпуса LME21.330A2 такие же, как у автоматов горения LGB… и LMG…

• Варианты применения согласно EN 676: автоматические горелки с нагнетателем для газообразного топлива
• Прошли типовые испытания и допущены в соответствии с DIN EN 298
• Обнаружение пониженного напряжения
• Контроль давления воздуха посредством функциональной проверки реле давления воздуха в течение запуска и в процессе работы
• Возможность дистанционной электрической деблокировки
• Многоцветная индикация рабочих сообщений и сообщений о неисправностях
• Ограничение количества повторов
• Точная последовательность управления благодаря цифровой обработке сигнала
• Контролируемый повторно-кратковременный режим не более чем через 24 часа непрерывной эксплуатации

Рекомендации по установке

• Раскладывайте высоковольтные кабели зажигания отдельно от остальных кабелей и самого устройства при соблюдении максимально возможного расстояния между ними
• Не перепутайте нейтральные и находящиеся под напряжением провода
• Переключатели, предохранители и заземление следует устанавливать исходя из требований действующих местных предписаний
• Опасность повреждения переключающих контактов! Если вследствие перегрузки или короткого замыкания на клеммах сработал внешний входной предохранитель (Si), следует заменить автомат горения LME21.330A2.
• На схемах подключения показаны автоматы горения с заземленным нейтральным проводом. В цепях с незаземленным нейтральным проводом и контролем тока ионизации клемма 2 должна быть соединена с заземляющим проводом через модуль RC (модель ARC 4 668 9066 0). Соблюдайте действующие местные предписания (например, о защите от поражения электрическим током), так как при сетевом напряжении сети переменного тока 120 B (50/60 Гц) или 230 В (50/60 Гц) создается пиковый ток утечки 2,7 мА
• Убедитесь в том, что не превышен максимально допустимый уровень токовой нагрузки, см. Технические данные
• Не подавайте внешнее сетевое напряжение на управляющие выходы автомата горения. При тестировании приборов, управляемых автоматом горения (топливные клапаны и.т.д.), LME21.330A2 не должен быть подключен
• Зафиксируйте заземляющую пластину в цоколе AGK11 на нижней стороне с помощью болта с защитой от самоотвинчивания
• На горелках без двигателя вентилятора AGK25 должен подключаться к клемме 3, в противном случае горелка не сможет тогда надежно запускаться
• Из соображений безопасности подведите нейтральный провод к клемме 2. Подключите компоненты горелки (вентилятор, трансформатор зажигания и топливные клапаны) к распределителю нейтрального провода, как показано на рисунке. Соединение между распределителем нейтрального провода и клеммой 2 уже заранее предусмотрено в клеммнике

Пояснения

• V... Топливный клапан
• M Двигатель вентилятора
• Z Трансформатор зажигания

Подключение интерфейса OCI400...

• Вставьте интерфейс OCI400... в гнездо деблокирующей кнопки LME11.330A2 Функция диагностики интерфейса работает только без подключения удлинителя деблокирующей кнопки AGK20...
• Подключите интерфейс OCI400... без какого-либо удлинителя к интерфейсу компьютера в соответствии со следующей примерной схемой подключения

Функционирование

Предварительные условия для запуска горелки:

• Автомат горения должен быть деблокирован
• Все контакты на линии замкнуты, запрос на подачу тепла
• Нет пониженного напряжения
• Реле давления воздуха должно находиться в положении покоя
• Топливный клапан 1 подключен
• Двигатель вентилятора или AGK25 подключен
• Датчик пламени затемнен, посторонний свет отсутствует

Пониженное напряжение:

• Защитное отключение произойдет из рабочего положения, если напряжение сети упадет ниже ~75 В (при UN = ~120 В)
• Повторный запуск при подъеме сетевого напряжения выше ~95 В (при UN = ~120 В)
• Защитное отключение произойдет из рабочего положения, если напряжение сети упадет ниже ~165 В (при UN = ~230 В)
• Повторный запуск при подъеме сетевого напряжения выше ~175 В (при UN = ~230 В)

Контролируемое прерывание работы:

Не позднее чем через 24 часа непрерывной работы автомат горения инициирует автоматическое регулируемое отключение с последующим повторным запуском.

Программа управления в случае неисправностей:

При нерегулируемом отключении вследствие неисправности, как правило, сразу же (<1 с) отключаются выходы для топливных клапанов, двигателя горелки и устройства зажигания.

Примеры подключения только для LME21.330A2

Внимание! Приведенные схемы соединений являются только показательными примерами, которые должны проверяться в каждом отдельном случае в зависимости от конкретного применения!

Горелка без вентилятора и без реле давления воздуха

Только для горелок с управлением вентилятором посредством дополнительного контактора с реле давления воздуха

Входы и выходы/внутренняя cхема подключения и ход выполнения программы LME21.330A2

Внимание! Опасность повреждения переключающих контактов! Если вследствие перегрузки или короткого замыкания на клеммах сработал внешний входной предохранитель (Si), следует заменить автомат горения LME.

Примечание к изделию

Рекомендации по обслуживанию:

Сервисные адаптеры разрешается использовать лишь в течение непродолжительного времени. Использование должно выполняться под контролем квалифицированного персонала.

Срок службы:

Автомат горения имеет расчетный срок службы*, который составляет 250 000 циклов запуска горелки, что при обычном режиме нагрева соответствует приблизительно 10 годам работы (начиная с даты изготовления, указанной на заводской табличке). Основанием для этого являются результаты испытаний на установление рабочего ресурса в соответствии со стандартом EN 298.

Расчетный срок службы указан с условием использования клапана и привода в соответствии с данными технического описания. По окончании срока службы, подразумевающего количество циклов включения горелки или соответствующее время использования, клапан и привод должны быть заменены сертифицированными специалистами.

* Расчетный срок службы не является гарантийным периодом, указанным в условиях поставки.

Рекомендации по утилизации:
В состав устройства входят электрические и электронные компоненты, которые нельзя утилизировать вместе с бытовыми отходами. Необходимо обязательно соблюдать местное и общее действующее законодательство.

Логистическая информация

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
