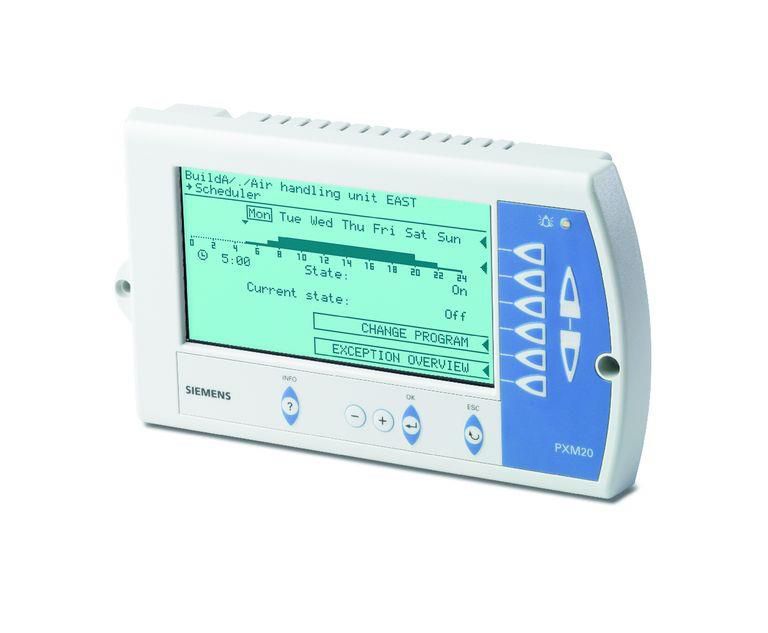

PXM20: ПАНЕЛЬ ОПЕРАТОРА С BACNET/LONTALK

Цена указана без НДС

Краткое описание

Сетевая панель оператора PXM20 обеспечивает работу с несколькими установками, подключенными к контроллерам уровня автоматизации. Панель оператора имеет рабочую клавиатуру и дисплей с высоким разрешением для отображения графики и текста. Панель PXM20 можно использовать как локальный прибор, или как сетевое устройство для удаленной работы со всеми установками, подключенными в сеть. Устройство оператора можно закрепить на щите управления, или на передней панели модульного контроллера серии PXC..-U.

Рабочие функции
Интуитивно понятные функции и клавиши быстрого доступа позволяют работать с устройством даже простым пользователям. Панель оператора обеспечивает следующие операторские функции (среди прочих):

  • Простые в освоении пользовательские инструкции через функции установки
  • Полный доступ ко всем текущим значениям, уставкам, состяниям установки и параметрам
  • Работа с точками данных, уставками и параметрами с помощью текстового меню
  • Оптическое и акустическое оповещение о Тревогах.
  • Обработка и подтверждение Тревог; Буфер Тревог
  • Графический дисплей для работы с Расписаниями, Календарями и Онлайн Трендами
  • Сводка всех важных данных в разделе Избранное
  • Поддержка многоуровнего доступа к системе

Концепция работы

Так как пульт оператора PXM20 разработан для конечного пользователя, концепция его работы основана на простой и интуитивно-понятной последовательности действий, для отображения и обработки информации.

  • Любой текст понятен на выбранном языке.
  • Для повышения удобства работы в двух верхних строчках дисплея, постоянно отображается текущее местоположение в дереве меню, или наименование текущей операции.
  • Основная концепция работы позволяет выбрать действие одним нажатием кнопки на клавиатуре, информация о состоянии оборудования показывается для соответствующей строки дисплея (кнопки прямого доступа)
  • Все настройки и изменения могут быть отображены на дисплее, и даже в графическом виде (например, отображение расписания).
  • Основная концепция также позволяет, в любое время отображать дополнительную информацию и справку.



Рабочее напряжение AC 24 В +/- 20%
Частота 50/60 Гц
Потребляемая мощность 4 Вт, 9 ВА
Размер дисплея Размер экрана: 82 x 42 мм Кол-во точек: 128 x 64 точек
Клавиши Клавиатура с пластиковой мембраной
Тип интерфейса RS 232-интерфейс
Монтаж На контроллер PXC..-U , На DIN-рейку
Температура окружающей среды, работа 0...50 °C
Класс защиты IP40
Размеры (Ш х В х Г) 210 x 117 x 37 мм

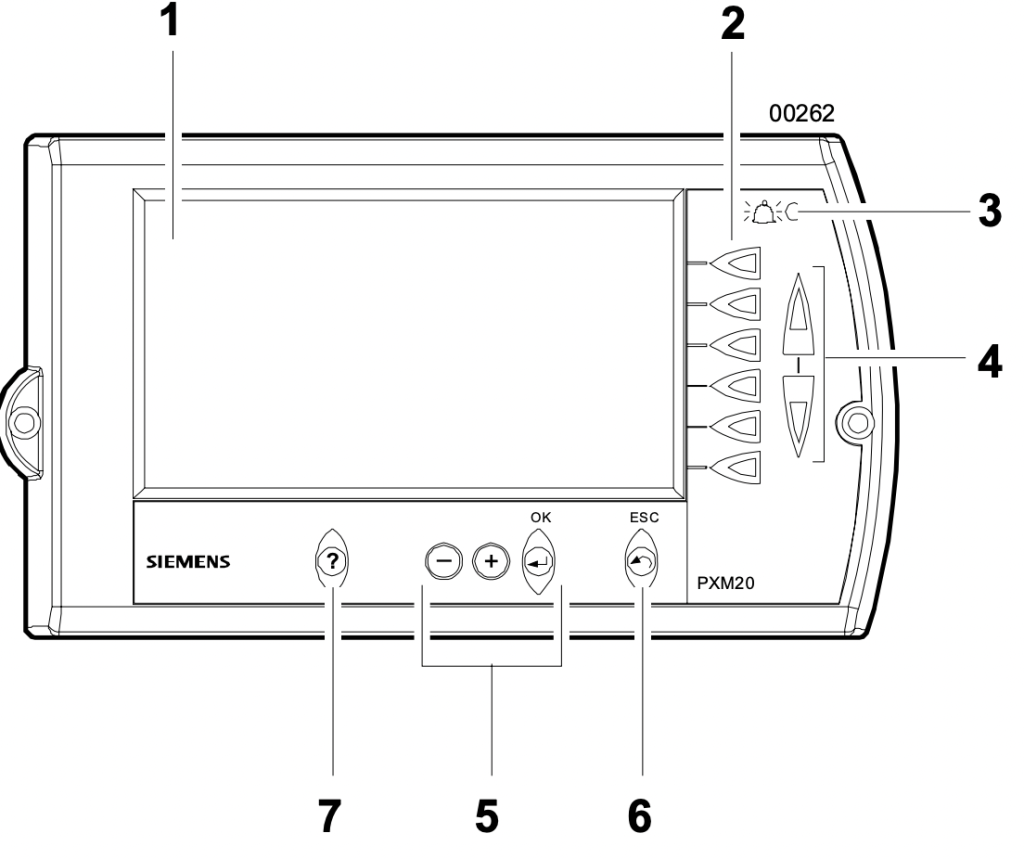

Руководство оператора


Принцип работы и функции панели оператора PXM20 описаны более подробно в руководстве пользователя для панели PXM20/PXM20-E.

1. Дисплей
2. Кнопки прямого доступа позволяют для соответствующей линии действия:
 – Выбор и изменение значений
 – Подтверждение нового значения
 – Переход к определенной функции
 – Открытие объекта
3. Индикатор аварии: горит или мигает в случае возникновения аварийной ситуации.
4. Кнопки PageUp и PageDown нужны для просмотра страниц, содержащих больше значений, чем помещается на дисплее.
5. Кнопки редактирования: Эти кнопки позволяют изменять выбранные значения (<+> и <–>) и подтверждать изменения (<↵>).
6. Кнопки Undo/GoUp: при редактировании значений для отмены изменений (возврат к предыдущему значению). Во всех остальных случаях кнопка GoUp позволяет прейти к объекту выше по иерархии.
Эта кнопка расположена между кнопками прямого доступа и кнопками редактирования, что означает принадлежность к обоим группам кнопок.
7. Кнопка INFO: выбирает режим информации для кнопки прямого доступа.

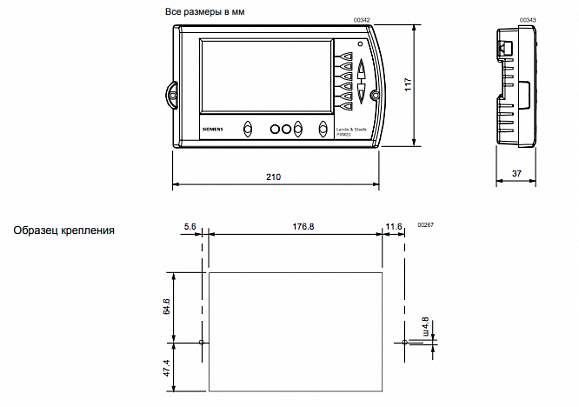

Монтаж

Варианты монтажа

Панель оператора PXM20 может быть установлена на лицевую панель шкафа управления или на DIN-рейку. Также панель может быть установлена на модульный контроллер непосредственно.

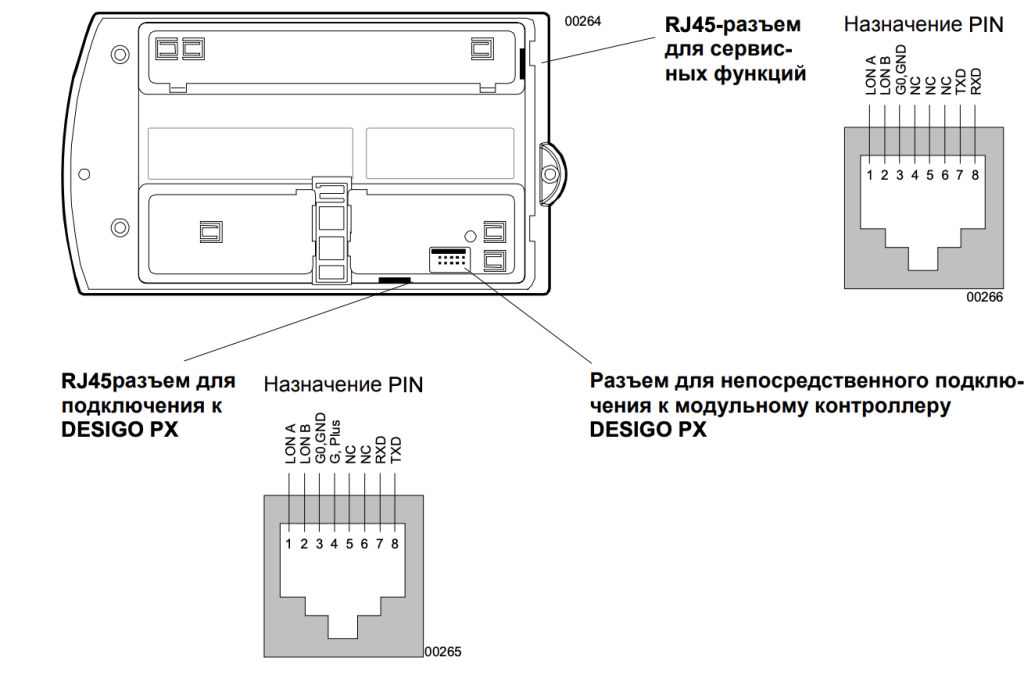

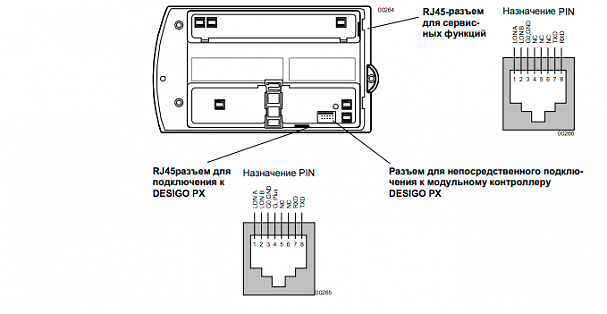

Соединения





Логистическая информация

Длина упаковки, см 12,4
Ширина упаковки, см 22
Высота упаковки, см 4,3
Вес, кг 0,566



Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год





Артикул PXM20
Название линейки Desigo
Потребляемая мощность 4 Вт
9 ВА
Частота 50/60 Гц
Тип интерфейса RS 232-интерфейс
Срок гарантии, лет 1
Страна происхождения Швейцария
Рабочее напряжение DC 12...40 В
Монтаж В дверцу шкафа
На DIN-рейку
На контроллер PXC..-U
Размер экрана 82 x 42 мм
Разрешение экрана 128 x 64
Класс IP IP40
Рабочая температура окружающей среды 0…50 C
