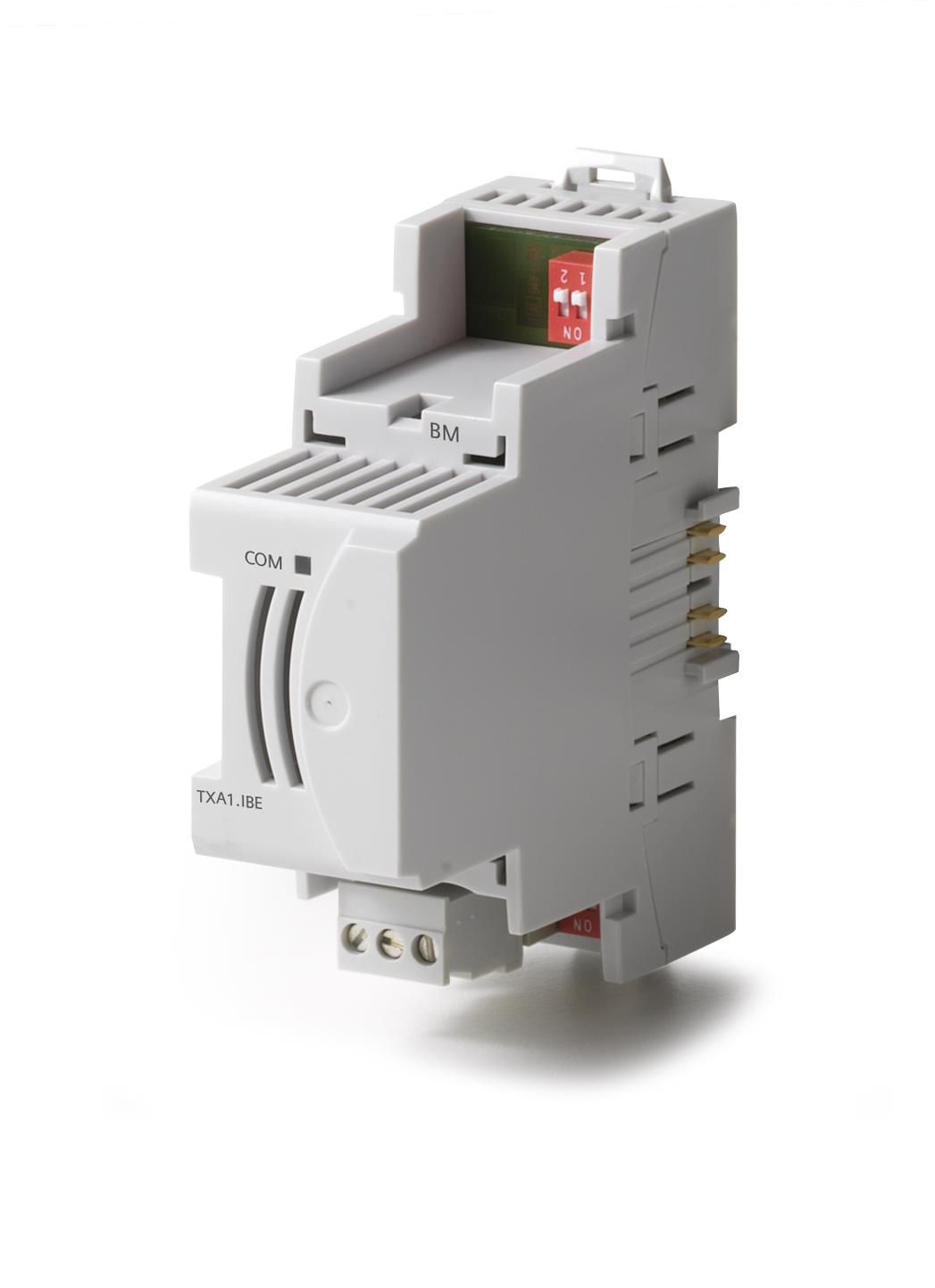

Краткое описание

• Расширение Island шины на расстояния до 2 x 200 метров
• Компактный дизайн в соответствии с DIN 43 880
• Со светодиодом состояния коммуникации
• Простая установка и запуск:

– Монтаж на стандартную DIN рейку
– Автоматическое создание Island шины (Plug&Play)
– Съемные винтовые клеммы для расширения Island шины
– Устройство не требует программирования/параметризации

Функции

• Модули расширения Island шины позволяют подключать удаленную Island шину с модулями TX-I/O™, которые могут быть расположены на расстоянии до 2 x 200 м от контроллера или интерфейсного модуля шины.
• Устройству не требуется программирование/параметризация.
• На модуле должны быть корректно установлены DIP переключатели мастера удаленной Island шины и терминатора расширения Island шины.
• Расширение Island шины основано на использовании дифференциальной технологии передачи данных RS-485.
• Питание удаленных модулей TX-I/O™ осуществляется с помощью отдельных источников питания или при помощи отдельного кабеля соответствующего сечения.

Техническая и и механическая конструкция

Механические характеристики

Корпус имеет ширину 32 мм и соответствует стандарту DIN 43880.
Модуль расширения Island шины устанавливается справа от модуля питания/модуля связи шины на стандартной DIN рейке.
Электрическое подключение через 4 боковых контакта. Остальные устройства TX-I/O™ подключаются к правым боковым контактам модуля расширения шины.

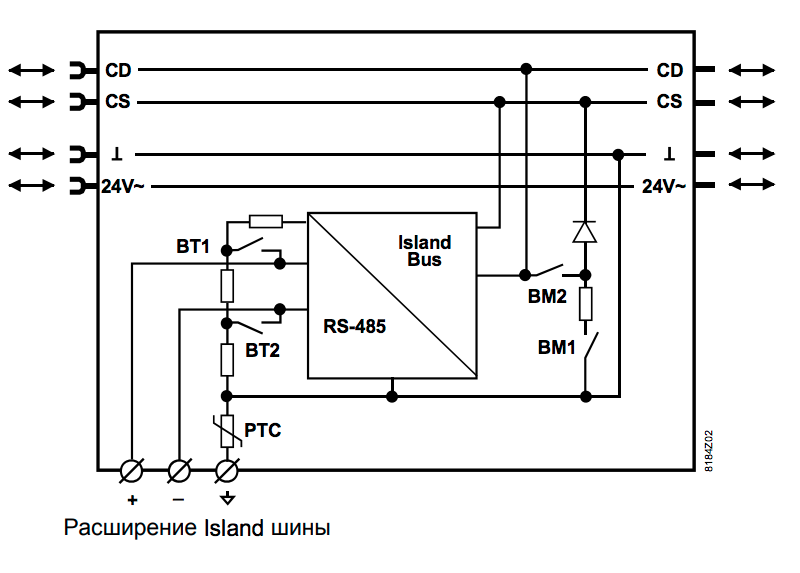

Принципиальная схема

Монтаж

Установка
Модуль устанавливается на стандартной рейке 35 x 7.5 мм (DIN рейка TH35-7.5 в соответствии с EN60715)

Порядок
Ряд модулей ввода/вывода начинается с левой стороны с устройства подачи питания (модуля питания, модуля подключения шины, интерфейсного модуля шины или станции автоматизации, см. стр. 7 и 8).

Замена
Модуль расширения Island шины можно вынуть из ряда модулей, но для этого необходимо вытащить модуль ввода/вывода из соседней справа базы с клеммами. Саму базу можно оставить на месте.

Допустимое положение устройств
Устройства TX-IO™ могут устанавливаться в любом направлении: горизонтально, вертикально или на горизонтальной поверхности. Допустимое положение устройств Для соблюдения допустимой температуры окружающего воздуха (не более 50°C) необходимо обеспечить достаточную вентиляцию устройства.

Утилизация

Устройство классифицировано, как электронное оборудование, согласно Европейской Директиве 2002/96/EC (WEEE), утилизация в качестве бытовых отходов запрещена. Необходимо соблюдать местные нормы по утилизации. Для утилизации используйте системы утилизации электронного оборудования. Соблюдайте местные нормы по утилизации.

Рабочее напряжение	DC 24 В
Потребляемая мощность	1.2 Вт
Вес	0.064 кг

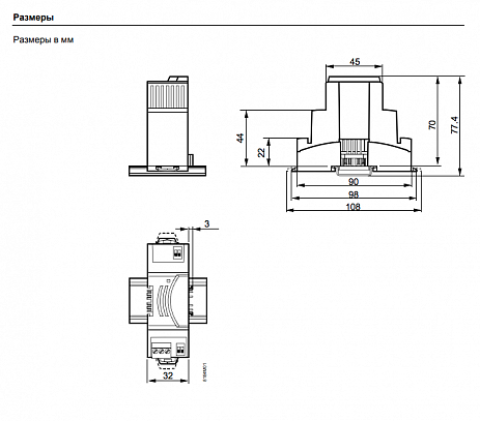

Размеры (Ш х В х Г)	32 x 77.5 x 98 мм

Логистическая информация

Длина упаковки, см	8,4
Ширина упаковки, см	10,3
Высота упаковки, см	3,8
Вес, кг	0,082

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
