Краткое описание

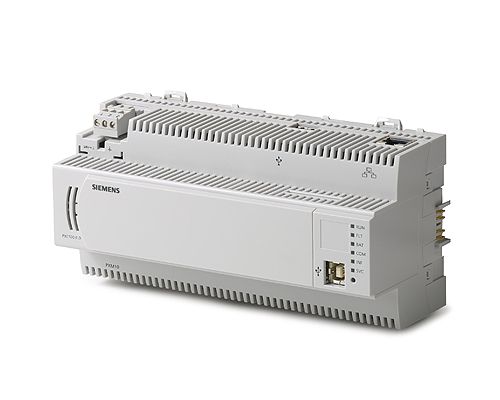

Свободнопрограммируемый контроллер серии PXC..D с произвольным набором каналов ввода/вывода и DIN форматом. Предназначена для мониторинга и управления большим количеством точек данных. Модули ввода/вывода TX-I/O для сигнализации, измерения и управления непосредственно подсоединяется к контроллеру.

• Функции управления (обработка тревог, расписания, анализ трендов, удаленное управление, контроль доступа и т.д.)
• Работа локально или в сети
• Подсоединение панелей оператора PXM..
• Знак BTL (протестрованная BACnet коммуникация по LonTalk), PTP или IP в соответствии с BACnet стандартом (rev 1.5) для B-BC профиля

Рабочее напряжение	AC 24 V
Частота	50/60 Гц
Коммуникация	по шине BACnet / LonTalk
Скорость передачи	LON сеть: 78 kbps Ethernet / IP: 10/100 MBit/s
Срок службы батареи	4 года
Память	Flash-память: 32 Mб , SDRAM: 64 Mб
Класс защиты	IP20

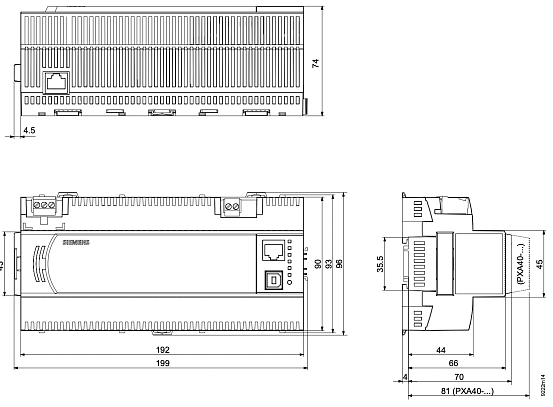

Размеры (Ш х В х Г)	192 x 74 x 96 мм

Функциональные возможности

Свободно программируемые модульные контроллеры для автоматизации систем ОВК и управления зданий.

• Функции управления (управление и маршрутизация аварийных сигналов, планировщик, тренды, удаленное управление, защита доступа с индивидуально определенными профилями пользователей и категориями).
• Для индивидуального применения или в составе сети контроллеров.
• Коммуникация BACnet (тест BTL) по LonTalk, PTP или IP, совместимо со стандартной ревизией BACnet (Rev. 1.12 – для Desigo V6.0 и позже) включая профайл B-BC.
• AMEV профили AS-A и AS-B в рекомендации к "BACnet 2011 - Version 1.2 (для Desigo V6.0 и позже)".
• Свободно программируемые, язык программирования D-MAP (схоже со стандартом 11312 CEN). Все доступные в библиотеке функциональные блоки могут графически соединяться между собой.
• Программирование и наладка с использованием пакета программ Desigo Xworks Plus.
• Периферийное оборудование подключается к набору модулей TX-I/O.
• Возможность подключения ранее установленных модулей PTM-I/O – решение для миграции старых систем.
• Подключение модулей TX Open для интеграции сторонних устройств (частотные преобразователи, насосы, счетчики и т.д.).
• Возможность выносного подключения модулей I/O.
• Подключение совместимых устройств по LonMark®.
• Низковольтная защита и управляемый пуск для защиты устройства от колебаний напряжения.
• Широкий ассортимент панелей оператора, включая сенсорные модели и управление через Web.

Обзор

Параметр	PXC100.D
BACnet/LonTalk	да
Количество физических точек TX-I/O	200
Количество интеграционных модулей TX Open (например, Modbus, M-Bus)	5
Количество интеграционных точек (TX-I/O и TX Open)	600
Количество устройств на LonWorks через PXX-Lx	60 или 120*

*При одновременном использовании с модулями TX-I/O, количество подключаемых устройств снижается, исходя из максимальной нагрузки.

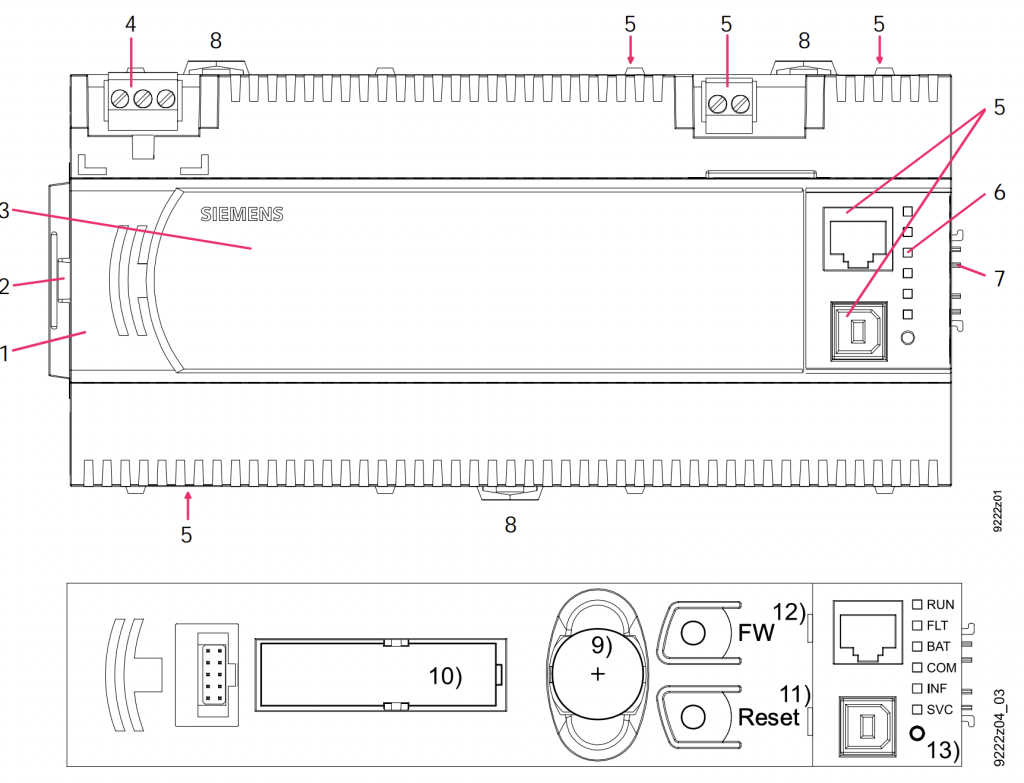

Дизайн

Компактная конструкция позволяет монтаж станций автоматизации на стандартную DIN рейку.

Номер	Обозначение
1	Пластиковый корпус
2	Крышка интерфейса для модуля расширения
3	Передняя крышка или дополнительный модуль PXM40-W1
4	Съемные клеммы с винтовыми зажимами (рабочее напряжение)
5	Интерфейсы для сети, панели оператора, программирования и т.д.
6	Светодиодные индикаторы для отображения статуса устройства
7	Соединитель Island шины (не для PXC00…)
8	Защелка для крепления на DIN рейке
9	Батарея часов реального времени (тип: CR2032): резервирование на время отключения питания.
10	Батарея для трендов и текущих параметров (Тип: AA литиевая) : резервирование на время отключения питания.
11	Кнопка Reset: при нажатии начинается перезагрузка .
12	Кнопка Firmware: если нажата при перезагрузке (Reset), стирается текущая программа DMAP из FLASH.
13	Сервисный Пин: для определения станции автоматизации в сети IP / LonWorks во время наладки
