Краткое описание

BACnet роутер PXG3.. соединяет сети BACnet Ethernet/IP и BACnet /LonTalk (только PXG3.L) и/или BACnet/MS/TP. BACnet-объекты передаются одновременно во всех сетях.

Рабочее напряжение	DC 24 B , AC 24 B
Частота	50/60 Гц (48..63 Гц)
Коммуникация	BACnet / IP (BACnet/IPv4 и BACnet/IPv6) , BACnet / LonTalk , BACnet / MS / TP
Класс защиты	IP20
Вес	0.332 кг

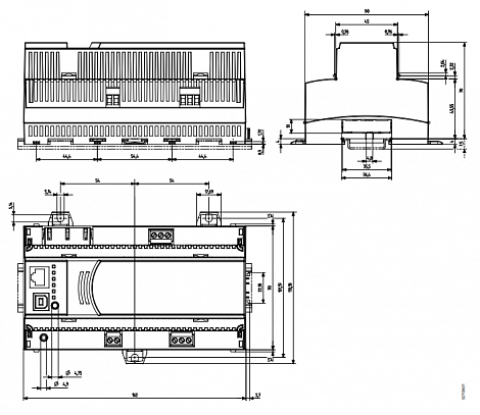

Размеры (Ш х В х Г)	162 x 74 x 90 мм

• Передача данных между BACnet MS/TP, BACnet/LonTalk и BACnet/IP
• Конфигурирование через веб-браузер или XWORKS plus
• Доступ к сетевой статистике через веб-браузер
• 2-портовый Ethernet-свитч для подключений (10/100 baseT)
• Скорость передачи данных по BACnet MS/TP (RS-485): 9600, 19200, 38400, 76800
• Поддерживает BACnet/IPv4 и BACnet/IPv6
• Соответствует стандарту ANSI/ASHRAE 135-2012 Приложение J
• Соответствие стандарту ISO 16484-5
• Коммуникации BACnet прошли BTL-тест
• Поддержка BBMD (устройство управления широковещательной передачей BACnet)
• Светодиодная индикация для BACnet/LonTalk и BACnet MS/TP (диагностика)
• Вставные винтовые клеммные колодки для питания, LONWORKS и MS/TP
• Разъем RJ45 для PXM20 (LONWORKS)
• Рабочее напряжение: 24 В переменного тока или 24 В постоянного тока
• Монтаж на DIN-рейку
• BACnet MS/TP Slave Proxy
• SNMP (v2), MIB-2
• BACnet NAT

Функции роутера

Роутер PXG3... BACnet использует протокол передачи данных BACnet между сетью BACnet/IPv4
сетью, сетью BACnet/IPv6, сетью BACnet/LonTalk.
Устройство управления широковещательной передачей, используется для распространения широковещательных сообщений BACnet
через IP-маршрутизаторы.
Роутер BACnet может служить в качестве ведущего прокси-сервера для ведомых устройств, подключенных к его
MSTP порту.
Поддерживает настройку сети BACnet через устройство NAT. Кроме того, удаленный доступ из публичной сети к устройствам BACnet возможен в частной сети.
Важно: публичный IP-адрес должен быть статическим.

Коммуникация

Маршрутизатор соответствует стандартам ANSI/ASHRAE 135-2012 Annex J и ISO 16484-5.

• 2-портовый коммутатор Ethernet позволяет прокладывать кабели по линейной топологии.
• Сеть LONWORKS подключается через 2-контактный соединительный терминал.
• Канал MS/TP подключается через RS485 или 3-контактный соединительный разъем.
• Разъем RJ45 на передней панели устройства позволяет подключиться к блоку оператора PXM20
• Для подключения имеется порт USB.

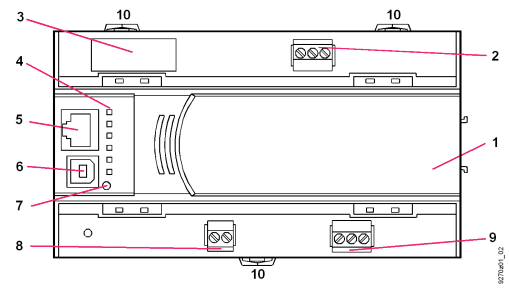

Механическая конструкция

1 - Пластиковый корпус
2 - Вставная клеммная колодка (рабочее напряжение)
3 - 2-портовый коммутатор Ethernet (с 2 светодиодами для индикации)
4 - Светодиоды для индикации состояния устройства и системы
5 - Интерфейс RJ45 для PXM20
6 - Инструментальный интерфейс (USB-устройство)
7 - Сервисная кнопка для идентификации в сети (Ethernet, LONWORKS)
8 - Клеммная колодка LONWORKS
9 - Клеммная колодка MS/TP
10 - Ползунок для монтажа на DIN-рейку

Логистическая информация

Длина упаковки, см	10,8
Ширина упаковки, см	16,8
Высота упаковки, см	8,5
Вес, кг	0,321

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
