Краткое описание

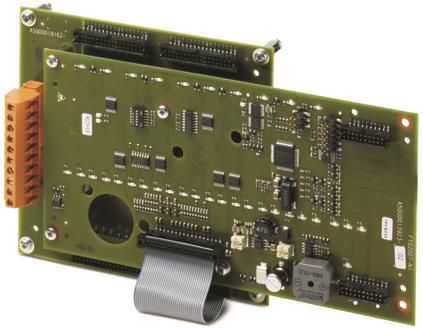

Драйвер мнемодисплея необходим, если панель управления эвакуацией располагается в корпусе, разработан специально для заказчика, и на ней имеются светодиоды и кнопки, расположенные в соответствии с планировкой предприятия (мнемодисплей). Мнемодисплей состоит из платы разъемов и схемы дополнительных рабочих компонентов.
Чтобы обеспечить возможность управления 20 зонами эвакуации, необходима установка 2 драйверов мнемодисплея (первичного и вторичного).
34-жильный кабель для подсоединения светодиодов, кнопок со стрелками и замка с ключом приобретается отдельно.
Модуль RS485 заказывается отдельно и крепится на панель управления

Напряжение питания	20… 32 В пост. тока
Потребляемый ток	макс. 190 mA @ DC 21 В
Сечение кабеля	0.5…1.5 mm2
Размеры (Ш х В х Г)	121 x 206 x 47 мм

Логистическая информация

Длина упаковки, см	14,2
Ширина упаковки, см	23,1
Высота упаковки, см	7,4
Вес, кг	0,299

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
