Краткое описание

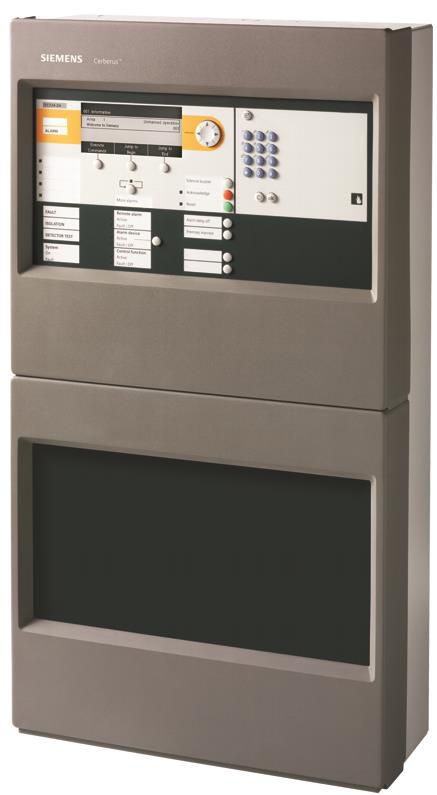

FC723.. (2 шлейфа, возможность расширения до 12 шлейфов) — модульная панель со встроенной рабочей станцией, обеспечивающая обработку сигналов от адресных периферийных устройств Cerberus PRO — до 756 адресов. Для установки дополнительных плат линий (C-NET) или плат входов/выходов используется каркас для плат в основной панели управления. Возможно сочетание до 2 плат. Возможна замена плат линий и плат входов/выходов без отключения питания панели управления.
Данная панель управления может использоваться как автономно, так и в составе сети. Панель управления может программироваться при помощи удобного для пользователя инструмента (Cerberus-Engineering-Tool) для создания универсальной гибкой системы.
Возможно объединение в одном кластере (сеть C-WEB/SAFEDLINK) до 32 панелей противопожарного управления и пультов управления или до 16 панелей при подключении такого кластера к системе управления безопасностью, например, к MM800. При использовании оптоволоконного кабеля (C-WEB/LAN) возможно объединение в сеть до 14 таких кластеров, содержащих до 16 панелей каждый. Данной топологией обеспечивается построение соответствующей требованиям стандарта EN 54 сети, объединяющей до 64 панелей противопожарного управления и пультов управления. Все адресные шлейфы проверяются на предмет утечки на землю.
Адаптация текста пользователя непосредственно на пульте управления или при помощи программного инструмента Cerberus-Engineering-Tool. До 2 000 событий может быть сохранено в соответствии с различными критериями. Автоматический переход на летнее/зимнее время. Обнаружение и автоматическое считывание (автоматическое конфигурирование) всех устройств C-NET.
FC723.. идеально подходит для очень крупных зданий со сложной планировкой, например, офисных зданий, университетских городков и т. п. FC723 можно использовать для создания гибких внутриструктурных связей, а также для внешних систем. Расширение и аксессуары заказываются отдельно.

Standard	EN 54-2 , EN 54-4
Совместимость	Cerberus PRO FD720 (C-NET)
Количество адресов	756
Количество линий	Встроенные линии: C-NET шлейфов: 2 С расширененим шлефов: 4 Расширение: C-NET (4 шлейфа на каждую плату линий): Макс. 8 SynoLOOP (4 шлейфа на каждую плату линий): Макс. 8
Программируемый вход/выход	12
Релейные выходы	1 x ДП Пожар, 1 x ДП Неисправность
Supervised output	1x ДП Пожар , 1x ДП Неисправность , 2x Выхода оповещения
Напряжение основного источника питания	AC 98…127 V / AC 196…253 V
Рабочее напряжение	21…28.6 В постоянного тока
Потребляемый ток	Макс. 5 A
Источник питания	150 Вт
Аварийный источник питания	72 h
Емкость батареи	2 x 12 В, 26 Ач
Место подключения	Для RS232, RS485 серийных портов: 2 , Для модуля связи: 2 , Для расширения шлейфов: 1
Диапазон рабочих температур	-8…+42 °C
Диапазон температур хранения	-20…+60 °C
Относительная влажность	≤95 % (без конденсата)
Степень защиты	IP30
Цвет корпуса/оболочки	серый, ~RAL 7035 / серый, ~RAL 050 0000
Размеры корпуса (Ш х В х Г)	430 x 796 x 160 mm (without cover cap) 430 x 796 x 188 mm (with cover cap)
Аксессуары	DL3750+ Матричный принтер (внешний) , FCA1209-Z1 Модуль выхода (230 В) , FHA2015-A1 Держатель для утопленного монтажа, два HU , FHA2016-A1 19" Монтажный набор , FHA2017-A1 Держатель для утопленного монтажа, один HU , FTO2005-C1 Ключ доступа (Kaba) , FTO2006-B1 Ключ доступа (Nordic) , Z3B171 Релейный модуль
Расширение	FCA2001-A1 RS232 модуль (изолированный) , FCA2005-A1 Звуковой модуль , FCA2031-A1 Модуль связи (MoNet) , FCA2033-A1 Лицензионный ключ (S1) , FCA2034-A1 Лицензионный ключ (S2) , FCA2035-A1 Лицензионный ключ (S3) , FTO2001-A1 Принтер событий , FCI2003-A1 Расширение шлейфов (FDnet/C-NET) , FCI2009-A1 Плата вх./вых. (сирена/контролируемая) , FCI2007-A1 Плата вх./вых. (ДП) , FCI2008-A1 Плата вх./вых. (программируемая) , FCL2001-A1 Плата линий (FDnet/C-NET) , FCL7201-Z3 Плата линий (SynoLOOP) , FCM7213-Y3 Доп. рабочий компонент 2*LED*48 , FCM7214-Y3 Доп. рабочий компонент 4*LED*48 , FN2001-A1 Модуль связи (SAFEDLINK) , FH7204-Z3 Корпус (Большое расширение) , FH7205-Z3 Корпус (Большой) , FHA2007-A1 Монтажная пластина , FN2006-A1 Модуль оптоволоконной сети (SM) , FN2007-A1 Модуль оптоволоконной сети (MM) , FN2012-A1 Модульный Ethernet коммутатор , FP2004-A1 Источник питания (150 Вт, A) , FP2005-A1 Источник питания (150 Вт, B) , FP2015-A1 Блок питания (70 Вт) , VN2003-A1 Ethernet модуль (SM) , NK8237.2 Modbus шлюз , VN2001-A1 Ethernet модуль (CAT5) , VN2002-A1 Ethernet модуль (MM)

Логистическая информация

Длина упаковки, см	45
Ширина упаковки, см	83
Высота упаковки, см	30
Вес, кг	19,2

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
