Краткое описание

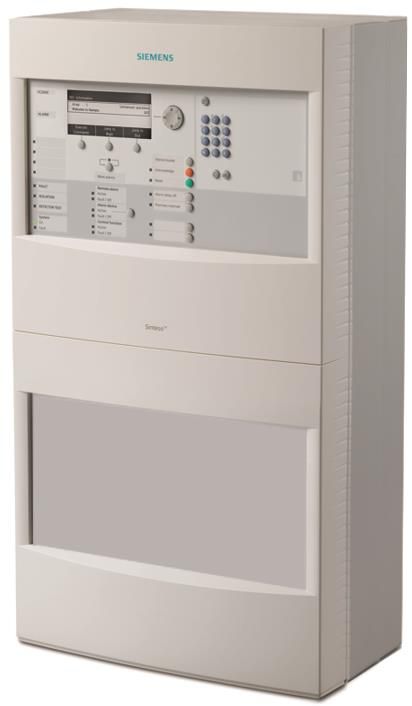

FC2060-AA – сборная модульная панель управления со встроенной рабочей станцией до 1512 адресов (макс.) в системе Sinteso. Эта
панель управления обрабатывает сигналы от различных систем извещателей, таких как устройства Sinteso FD20, коллективные устройства MS7/9/24‚ DS11‚ пожарные извещатели Synova 600 и SIGMACON. Блок установки печатных плат в базовой панели управления используется для установки дополнительных коллективных плат, плат FDnet или плат ввода/вывода. Возможна одновременная установка макс. 5 плат. Замена плат линии и плат ввода/вывода может осуществляться без отключения панели управления. Предварительная конфигурация дерева извещателей и управление рабочей станцией напрямую или с помощью инструмента (SintesoWorks).
Данная панель управления может использоваться как автономно, так и в составе сети. В одну сеть могут объединяться до 32 станций, та-
ких как панели управления и пульты управления (в любом порядке). Кроме того, на каждой станции имеется возможность подключения к
Ethernet. Это подключение к Ethernet позволяет объединить в одну сеть до 4 станций, включая центральную точку доступа 'CAP (ЦТД)'
(через Hub) (без соблюдения EN54). Подключение к системе управления безопасностью Siemens через BACnet.
Выполняется мониторинг всех линий извещателей для поиска замыкания на землю.
Адаптация текста пользователя непосредственно на пульте управления или при помощи программного инструмента. Согласно различ-
ным критериям может быть сохранено до 2000 событий. Автоматический переход на летнее/зимнее время.
Обнаружение и автоматическое считывание (автоматическое конфигурирование) всех устройств FDnet, обеспечивающее своевременность и простоту управления.
Сохраненные данные могут быть загружены с помощью удаленного доступа (SintesoView).
Расширение и аксессуары заказываются отдельно.

Совместимость	Sinteso, MS7/9/24, DS11, Synova, SIGMACON
Стандарт	EN54-2, EN54-4, EAC, ГОСТ Р
Количество адресов	1512
Количество линий	Встроенный FDnet -> 2 (4) шлейфов в петлю или 4 (8) в линию FDnet -> макс. 20 (4 на линейный модуль) коллективные -> макс. 40 (8 на линейный модуль)
Программируемый вход/выход	12 (+60)
Релейные выходы	1 x ДП Пожар , 1 x ДП Неисправность
Контролируемый выход	1 x ДП пожар 1 x ДП Неисправность 2 x Выхода оповещения
Напряжение основного источника питания	230 VAC
Рабочее напряжение	21… 28.4 В постоянного тока
Потребляемый ток	Макс. 5 A
Источник питания	150 Вт
Аварийный источник питания	72 h
Емкость батареи	2 x 12 V, 45 Ач
Место подключения	2 -> для серийных интерфейсов RS232, RS4852 , 1 ->для Расширения шлейфов (FDnet) , 2 -> для модуля связи , 1 -> для расширения шлейфов (FDnet)
Диапазон рабочих температур	-8… +42 °C
Диапазон температур хранения	-20… +60 °C
Относительная влажность	≤95 % (без конденсата)
Степень защиты	IP30
Цвет корпуса/оболочки	серый, ~RAL 7035 / белый, ~RAL 9010
Размеры корпуса (Ш х В х Г)	430 x 796 x 260 мм
Аксессуары	FCA2010-F1 Набор для батарейки ( 9В) , DL3750+ Матричный принтер (внешний) , FHA2015-A1 Крышка 2HU , FCA2014-A1 Набор кабелей (связь) , FHA2015-A1 Держатель для утопленного монтажа, два HU , FHA2016-A1 19" монтажный набор , FTO2005-C1 Ключ событий (Kaba) , FTO2006-B1 Ключ событий (Nordic) , Z3B171 Релейный модуль

Логистическая информация

Длина упаковки, см	44,5
Ширина упаковки, см	83
Высота упаковки, см	38,5
Вес, кг	24,34

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
