Краткое описание

Во избежание неисправности из-за короткого замыкания нескольких T-образных ответвлений (stub lines) в шлейфе можно установить изоляторы линии. Изолятор линии применяют там, где несколько T-образных ответвлений подряд включаются в FDnet/C-NET в одной точке. Возможно также подключение модуля к двум раздельным шлейфам. Модернизация существующих коллективных систем в адресные системы обнаружения пожара Sinteso/Cerberus PRO.

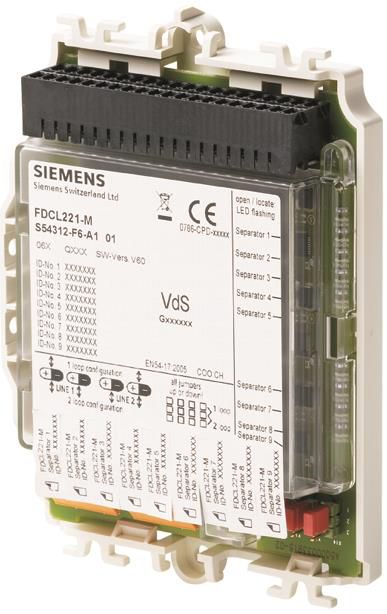

В модуле всего 9 изоляторов. Изолятор — это интегрированный в FDnet/C-NET электронный блок. Он отключает отрицательный контакт в случае короткого замыкания, так что часть, не поврежденная коротким замыканием, продолжает функционировать. У изолятора имеются контакты для подключения проводов извещателя и проводов T-образных ответвлений‚ перемычки для программирования рабочего режима (1-шлейфового или 2-шлейфового)‚ желтый светодиод для индикации включения изолятора при коротком замыкании.

Стандарт	EN 54-17, EAC, ГОСТ Р
Степень защиты	IP30 с доп. корпусом FDCH221 -> IP65
Рабочее напряжение	12...33 В постоянного тока
Диапазон рабочих температур	-25... +70 °C
Диапазон температур хранения	-30... +75 °C
Относительная влажность	≤95 % отн.
Communication protocol	FDnet/C-NET
Протокол связи	FDnet/C-NET
Ток в дежурном режиме	2.25 мA (9 x 250 мкA) или 2 x 1 мA (4 x 250 мкA)
Совместимость системы	FDnet -> FS20, AlgoRex, SIGMASYS C-NET -> FS720
Цвет	корпус белый ~RAL9010 крышка прозрачная доп. корпус FDCH221 белый, ~RAL 9010
Размеры (Ш х В х Г)	130 x 90 x 20 мм
Цвет корпуса/оболочки	Pure white, ~RAL 9010 / Transparent matt
Аксессуары	TS35_122 U-рейка , TS35_288 U-рейка , FDCH221 Корпус с крышкой , Кабельный сальник M20 x 1.5 , Контргайка M20 , DBZ1190-AB Микроклемма 2.5 мм2 , FDCM291 Монтажные кронштейны для модулей входов/выходов (25 шт.)

Логистическая информация

Длина упаковки, см	11,3
Ширина упаковки, см	13,3
Высота упаковки, см	4,8
Вес, кг	0,175

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
