Краткое описание

Для подключения 4 независимых «сухих», нормально замкнутых или нормально разомкнутых контактов для подтверждения технических состояний (например, управления клапанами или вентиляцией) или активации тревоги (например, системы пожаротушения).
Четыре входа для «сухих» контактов. Осуществляется мониторинг входящей линии для проверки наличия разрывов и короткого замыкания (оконечные резисторы). Входы могут быть независимо сконфигурированы с помощью станции управления обнаружением пожара для сообщений о состоянии или о тревоге. Четыре выхода с независимыми контактами реле (250 перем. тока/4 А) для систем управления сигналом тревоги.
Светодиодный индикатор статуса. Питание через FDnet/C-NET.
Поставляется с 8 резисторами и 2 монтажными кронштейнами для U-рейки TS35.
Модуль ввода/вывода FDCIO222:

• Четыре выхода управления с беспотенциальными релейными контактами для активации противопожарных дверей, вентиляторов, систем кондиционирования воздуха, управления лифтами и т.д.
• Четыре контролируемых контактных входа для подтверждения технического состояния или активации сигнализации сигнал тревоги

Диапазон рабочих температур	-25... +60 °C
Стандарт	CEA GEI 1-84, EN 54-17, EN 54-18, EAC, ГОСТ Р
Относительная влажность	≤95 %
Степень защиты	IP30 IP65 с доп. корпусом FDCH221
Рабочее напряжение	12...33 В постоянного тока
Диапазон температур хранения	-30... +65 °C
Сечение кабеля	0.2...1.5 mm2 (2.5 mm2)
Совместимость системы	FDnet -> FS20, AlgoRex, SIGMASYS C-NET -> FS720
Протокол связи	FDnet/C-NET
Релейный выход (сухие контакты)	AC 250 V, 4 A, max. 1000 VA DC 30 V, 4 A, max. 120 W
Ток в дежурном режиме	0,6... 0,75 мА

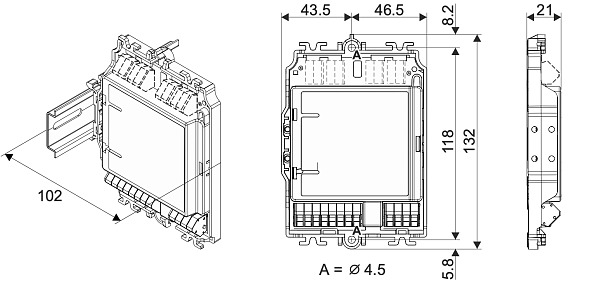

Размеры (Ш х В х Г)	130 x 90 x 20 мм
Цвет	белый, ~RAL 9010 / прозрачный
Аксессуары	TS35_122 U-рейка , TS35_288 U-рейка , FDCH221 Корпус IP65

Свойства

Особенности

• Прозрачный корпус, обеспечивающий хорошую видимость индикаторов
• Защищенная электроника
• Встроенный разделитель линий
• Хронологический контроль состояния
• Питание через FDnet/C-NET, вспомогательное питание требуется только в том случае, если выход сконфигурирован как контролируемый (FDCIO222 и FDCIO224)
• Простой монтаж с помощью защелкивающегося крепежа
• Микропроцессорная обработка сигнала
• Различные варианты монтажа
• Для сухих помещений
• Для пыльных и влажных помещений используйте дополнительный корпус FDCH221

Экологичность

• Используются материалы многократного использования
• Электронные детали и синтетические материалы легко отделяются друг от друга

Функциональность

• Четыре входа для беспотенциальных контактов детектора
• Контроль входных линий на обрыв и короткое замыкание с помощью согласующихся резисторов
• Входы могут быть независимо сконфигурированы для сообщений о состоянии или тревоге с помощью пожарной панели

Области применения:

• Активация четырех независимых, беспотенциальных, нормально разомкнутых или нормально замкнутых контактов для сообщения о техническом состоянии (например, управление дверью или вентилятором) или для активации сигнала тревоги (например, спринклерная сигнализация)

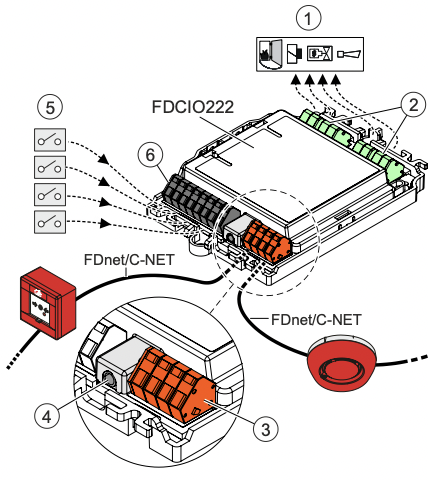

1 - Пожарный контроль
2 - Четыре релейных выхода AC 230 В / 4 A
3 - Соединения для линии извещателей FDnet/C-NET
4 - 3,5 мм гнездо MC link jack
5 - Беспотенциальные контакты извещателя
6 - Четыре контактных входа
7 - Интерфейс VdS для управления пожаротушением
8 - Четыре релейных выхода AC 230 В / 4 A

Логистическая информация

Длина упаковки, см	11,1
Ширина упаковки, см	14,3
Высота упаковки, см	5
Вес, кг	0,168

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
