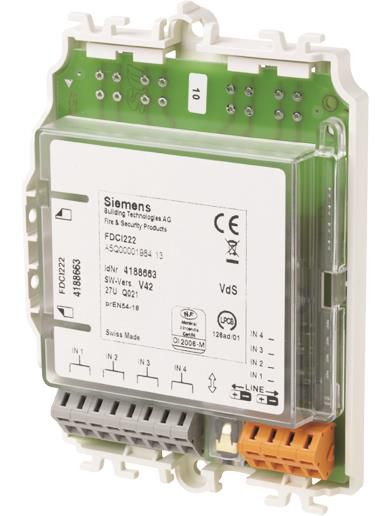

Краткое описание

Для подключения 4 контуров независимых «сухих», нормально замкнутых или нормально разомкнутых контактов для подтверждения технических состояний (например, управления клапанами или вентиляцией) или активации тревоги (например, системы пожаротушения).
Четыре входа для «сухих» контактов. Осуществляется мониторинг входящей линии для проверки наличия разрывов и короткого замыкания (оконечные резисторы). Входы могут быть независимо сконфигурированы с помощью станции управления обнаружением пожара для сообщений о состоянии или о тревоге.

• Светодиодный индикатор статуса.
• Питание через FDnet/C-NET.
• Поставляется с 8 резисторами и 2 монтажными кронштейнами для U-рейки TS35.

Диапазон рабочих температур	-25... +60 °C
Стандарт	CEA GEI 1-84, EN 54-17, EN 54-18, EAC, ГОСТ Р
Относительная влажность	≤95 %
Степень защиты	IP30 IP65 с доп. корпусом FDCH221
Рабочее напряжение	12...33 В постоянного тока
Диапазон температур хранения	-30... +65 °C
Сечение кабеля	0.2...1.5 mm2 (2.5 mm2)
Совместимость системы	FDnet -> FS20, AlgoRex, SIGMASYS C-NET -> FS720
Communication protocol	FDnet/C-NET
Протокол связи	FDnet/C-NET
Ток в дежурном режиме	0.25... 0.35 мА

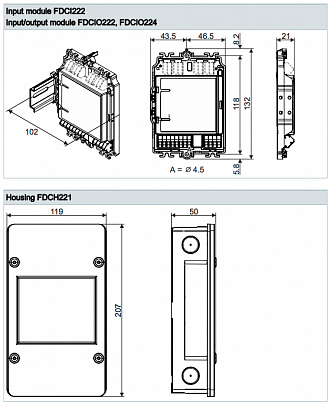

Размеры (Ш х В х Г)	130 x 90 x 20 мм
Цвет	белый, ~RAL 9010 / прозрачный
Аксессуары	TS35_122 U-рейка , TS35_288 U-рейка , FDCH221 Корпус IP65

Свойства

Особенности

• Прозрачный корпус, обеспечивающий хорошую видимость индикаторов
• Защищенная электроника
• Встроенный разделитель линий
• Хронологический контроль состояния
• Питание через FDnet/C-NET, вспомогательное питание требуется только в том случае, если выход сконфигурирован как контролируемый (FDCIO222 и FDCIO224)
• Простой монтаж с помощью защелкивающегося крепежа
• Микропроцессорная обработка сигнала
• Различные варианты монтажа
• Для сухих помещений
• Для пыльных и влажных помещений используйте дополнительный корпус FDCH221

Экологичность

• Используются материалы многократного использования
• Электронные детали и синтетические материалы легко отделяются друг от друга

Функциональность

• Четыре входа для беспотенциальных контактов детектора
• Контроль входных линий на обрыв и короткое замыкание с помощью согласующихся резисторов
• Входы могут быть независимо сконфигурированы для сообщений о состоянии или тревоге с помощью пожарной панели

Области применения:

• Активация четырех независимых, беспотенциальных, нормально разомкнутых или нормально замкнутых контактов для сообщения о техническом состоянии (например, управление дверью или вентилятором) или для активации сигнала тревоги (например, спринклерная сигнализация)

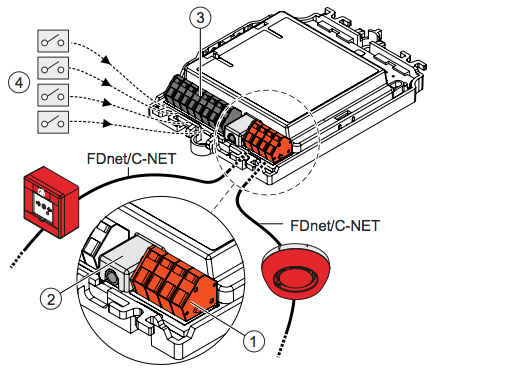

1 - Подключения для детекторной линии FDnet/C-NET
2 - 3,5 мм гнездо MC link jack 4 Беспотенциальные контакты детектора
3 - Четыре контактных входа

Логистическая информация

Длина упаковки, см	10,8
Ширина упаковки, см	14
Высота упаковки, см	4,7
Вес, кг	0,143

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
