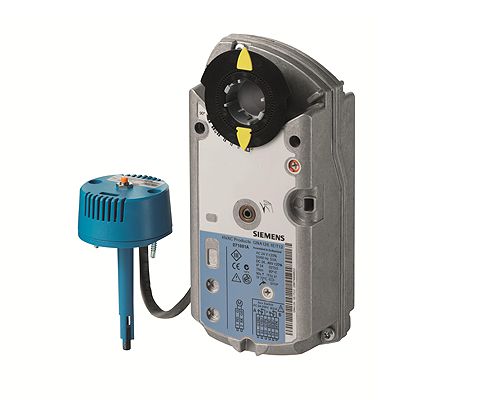

Краткое описание

Электроприводы для двухпозиционного управления, номинальный момент 7 н*М, с пружинным возвратом, механически регулируемый диапазон 0...90°, кабели для подключения длиной 0,9 м. Опциональный модуль мониторинга температуры (72 °C) и тест-кнопкой. Специальные версии со вспомогательными переключателями, фиксированными для точек переключения 5° и 80°, жесткая связь между приводом и валом заслонки.

• Поворотного типа
• 2-позиционное управление
• Возврат в безаварийное положение под действием пружины
• Фиксированные дополнительные переключатели с точками включения 5 ° и 80 °
• Жесткая связь между приводом и демпферными валами квадратного сечения (8x8, 10x10, 12x12, 15x15)
• Ручная настройка
• Индикатор положения
• Прочное и одновременно легкое устройство. Все металлические облицовки сделаны из литого алюминия и соединительный кабель 0.9

Применение

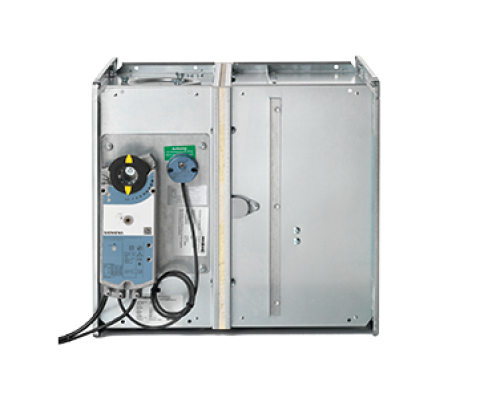

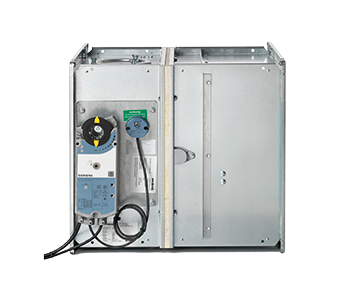

Для управления противопожарными заслонками.

• Номинальный момент 7 Nm для площади поверхности заслонки до 1.0 м2 (фрикционно зависимый)
• В случае срабатывания плавкого предохранителя в канале или достижении внешней температуры 72 °C, в противопожарной зоне, а также при сбое электропитания, привод должен переместиться в противопожарное положение (исходное положение)

Базовые функции

Вращательное движение

• направление поворота (по или против часовой стрелки) определяется способом установки привода на валу заслонки
• при подаче рабочего напряжения, привод перемещается в положение 90°

Функция установки в безопасное положение

• если плавкий датчик отключает питание или внешняя температура достигает 72 °C, привод переходит в закрытое положение (0°) под действием пружины
• в случае сбоя питания или отключения рабочего напряжения, привод переходит в закрытое положение (0°) под действием пружины

Поведение при блокировке заслонки.
Привод оснащен автоматическим механизмом отключения.
Индикация положения.
Индикатор положения, расположенный на переходнике вала, показывает угол поворота лопасти заслонки.

Ручное управление при обесточенном приводе

• Когда привод обесточен, его можно установить в любое положение с помощью шестигранного ключа и заблокировать стопорным винтом
• Привод разблокируется при довороте шестигранным ключом (поворот к положению "90°") или при кратковременной подаче напряжения питания.

Специальные функции

Фиксированные точки переключения 5° и 80°.
Квадратные валы 8 x 8, 10 x 10, 12 x 12 или 15 x 15 мм.

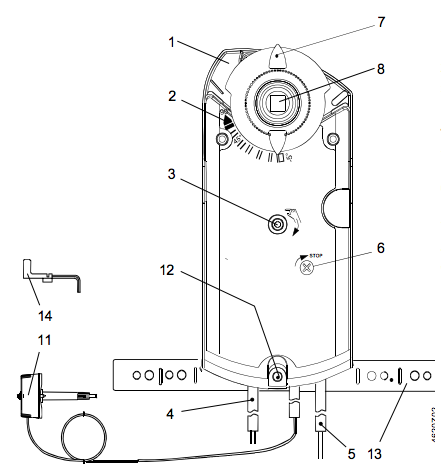

Установочные и рабочие элементы

1 Корпус
2 Шкала угла поворота 0°...90°
3 Шестигранное гнездо для ручного управления
4 Кабель питания
5 Кабель концевых переключателей
6 Стопорный винт для зубчатой передачи
7 Индикатор положения
8 Переходник вала
9 Стопорное кольцо для переходника вала
10 Переходник для индикатора положения

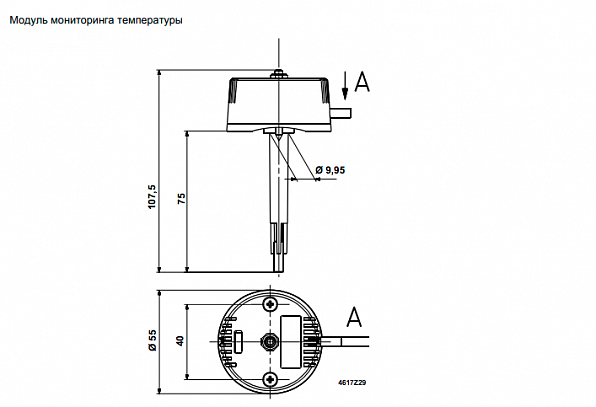

11 Модуль мониторинга температуры
12 Штифт
13 Монтажный кронштейн
14 Шестигранный ключ для ручного управления

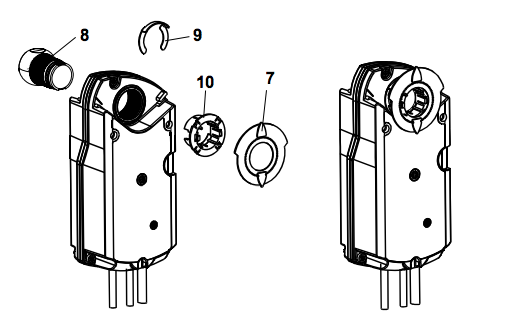

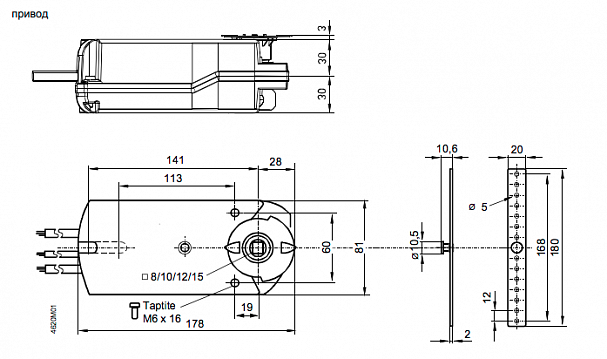

Компоновка переходников вала

Логистическая информация

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
