GSD341.1A GSD341.1A
GSD341.1A
product_4022_2

GSD341.1A: Привод воздушной заслонки, 2 Н*м, AC 230 В, 2-точечный/3-точечный

Есть в наличии

Привод воздушной заслонки с усилием 2 Н*м для площади 0,3 кв.м., с управляющим сигналом 2-точечным/3-точечным и напряжением питания AC 230 В. Без пружины (реверсивный).
7890,00 руб
7890 руб.
Цена указана без НДС
Количество

Краткое описание

Электромоторные приводы воздушных заслонок для управления открыть-закрыть, 3-точечного и плавного регулирования
  • Кнопка отключения зубчатой передачи для ручной регулировки
  • Индикация положения
  • Дополнительные переключатели для дополнительных функций
  • Зональные приводы воздушных заслонок с прямой передачей используются для управления потоком воздуха в трубопроводах и применяются как в бытовых установках так и в вентсистемах.
  • Для штоков диаметром 8...15 мм, сечением 6...11 мм, минимальная длина штока 20 мм
  • В корпусе из пластика и соединительным кабелем 0.9 м

Характеристики

Поворотный привод перемещает заслонку в нужное рабочее положение после подключения рабочего напряжения.
  • Бесщеточные, надежные двигатели постоянного тока обеспечивают надежную работу независимо от нагрузки.
  • Поворотные приводы не требуют переключателя конечного положения, защищены от перегрузки и остаются на месте при достижении конечного положения.
  • Механизмы не требуют технического обслуживания и имеют низкий уровень шума.
  • Простой и надежный монтаж вала.

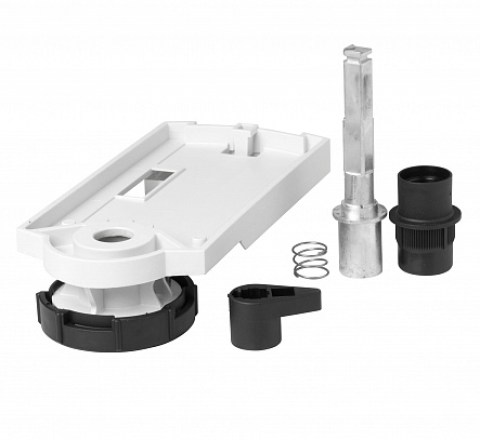

  • Монтажный комплект включен

Применение

Приводы без пружинного возврата. Применяются в вентиляции и установках кондиционирования для управления воздушными заслонками.
  • Для воздушных заслонок до 0.3 м2 , в зависимости от трения.
  • Подходят для плавного регулирования (DC 0/2...10 В), открыть-закрыть или 3- точечного управления.
  • Для зонального регулирования воздушного потока в воздуховодах.
  • Мы рекомендуем минимальную длину пульса 500 мс для приводов с 3-точечным управлением.

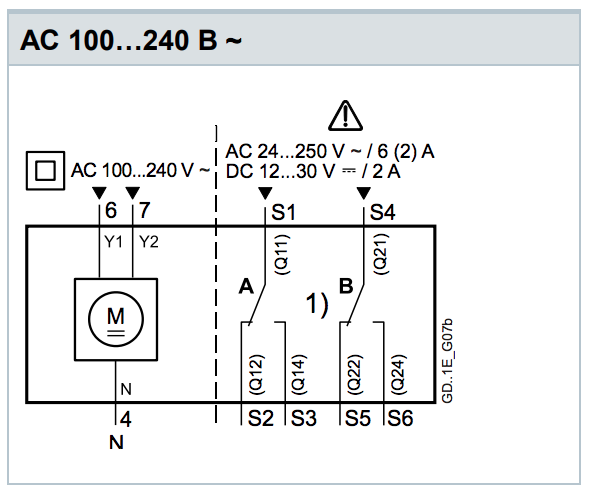

Внутренние диаграммы

GSD34..1A (Открыть-закрыть, 3-точечный)

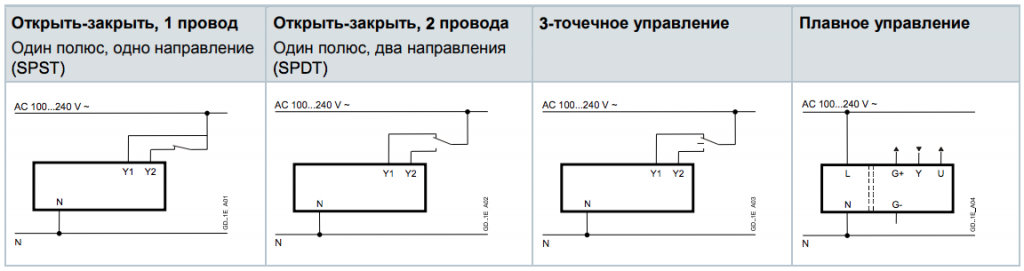

Схемы подключения





Крутящий момент 2 Нм
Площадь заслонки, до 0,3 м²
Angular rotation 90°
Потребляемая мощность 4,5 ВА, 1,8 Вт
Время позиционирования 30 с
Длина кабеля 0,9 м
Сигнал позиционирования Открыть-закрыть / 3-точечный
Класс защиты IP54
Температура окружающей среды, работа -32...55 °C

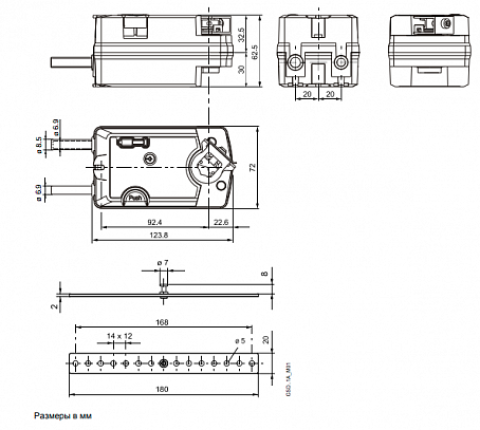

Размеры (Ш х В х Г) 73 x 122 x 63 мм
Рабочее напряжение AC 100...240 В
Дополнительный переключатель 0

Логистическая информация

Длина упаковки, см 12
Ширина упаковки, см 18
Высота упаковки, см 10
Вес, кг 0,62

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет

Официальный сертификат партнера siemens

Вес, кг. 0.62
Артикул GSD341.1A
Срок гарантии, лет 5
Страна происхождения Республика Корея
Серия GSD
Тип привода Поворотный
Возвратная пружина Нет
Напряжение питания AC 230 В
Усилие привода, Н*м 2
Площадь заслонки, кв.м. 0.3
Управляющий сигнал 2-точечный
3-точечный
Время позиционирования 30 секунд
Время открытия 30 секунд
Время закрытия 30 секунд
Наличие концевых выключателей нет
Размер квадратного штока (сторона) 6…11 мм
Диаметр круглого штока 8…15 мм
Длина кабеля 0,9 метра
Класс IP IP54
