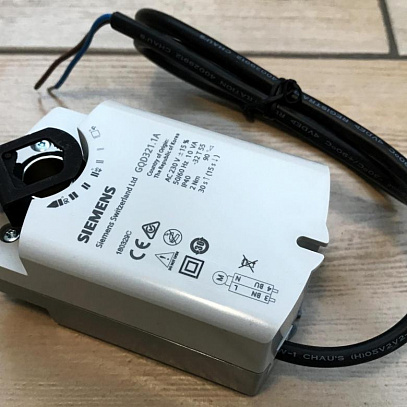

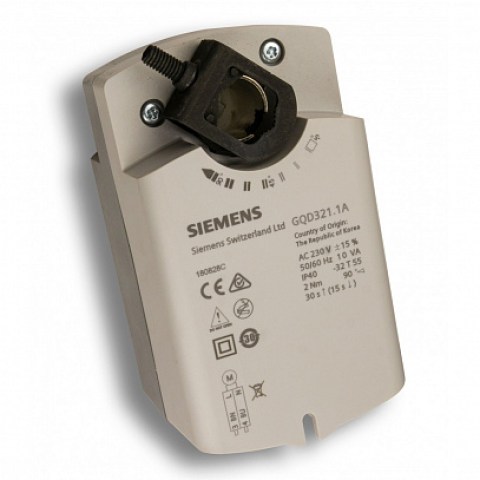

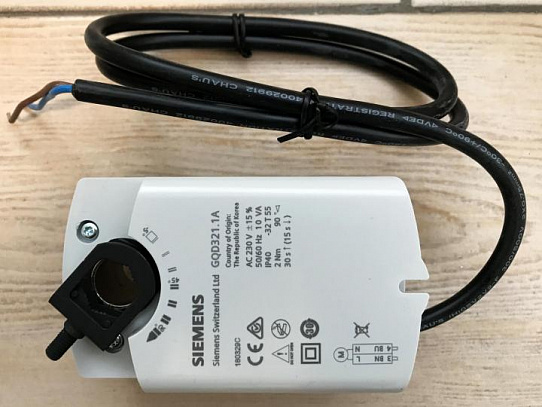

• Электромоторные приводы воздушных заслонок для 2-х позиционного, 3-х точечного и модулируемого DC 0…10 V управления
• Возвратная пружина
• Номинальный крутящий момент 2 Nm
• Рабочее напряжение AC/DC 24 V или AC 230 V
• Встроенный кабель 0.9 м

Способы применения:

• Для воздушных заслонок до 0.3 м², в зависимости от трения.
• Для регулирования воздушного потока в зональных установках.

Краткое описание

• Для штока диаметром 8...15 мм, сечением 6...11 мм, минимальная длина штока 20 мм
• В корпусе из пласитка и соединительным кабелем 0.9м

Схемы подключения GQD321.1A

Маркировка кабелей:

Функции изделия:

Примечание к изделию:

Механическая конструкция:

Базовые компоненты:

Корпус: Усиленный пластик
Трансмиссия: необслуживаемый, низкошумный

Примечания для инженеров:

Ограниченное применение:

Следует применять данные приводы только согласно рекомендациям в базовой документации для систем управления. Дополнительно, нужно принимать во внимание особенности применения данных приводов, описанных в данном документе, в разделах “Применение”, “Примечания для инженеров” и “Технические характеристики”.

AC/DC 24 V:

Подключайте приводы только к источникам питания сверхнизкого безопасного напряжения (SELV) либо защитного сверхнизкого безопасного напряжения (PELV) согл. HD 384.

AC 230 V:

Приводы имеют двойную изоляцию, и не имеют клеммы для подключения защитного заземления.

Не вскрывайте привод!

• Приводы не требуют обслуживания.
• Любые ремонтные работы может осуществлять только производить оборудования.
• При вскрытие привода снимается гарантия.
• Возвратная пружина находится во взведенном состоянии. Открывать провод могут только специально обученные люди (спец-инструментом).

Параллельная работа:

До 10 приводов можно подключать параллельно. Следует учитывать допустимую длину и сечение кабеля.

Требуемый тип привода:

Выбор привода зависит от фактора крутящего момента. После получения данных о требуемом крутящем моменте (Nm/m²) от поставщика оборудования и определения площади заслонки, выберете привод заслонки по таблице:

Приводы воздушных заслонок с возвратной пружиной

Размеры трансформаторов для AC 24 V:

Применяйте трансформаторы с безопасной изоляцией согласно EN 61 558 для SELV или PELV контуров. Следует исполнять все локальные нормы безопасности касательно электрических инсталляций и выбора размеров и класса защиты трансформаторов.

Примечания для наладчиков:

Инструкции по монтажу:

Все инструкции по монтажу поставляются с приводами.

Расположение привода:

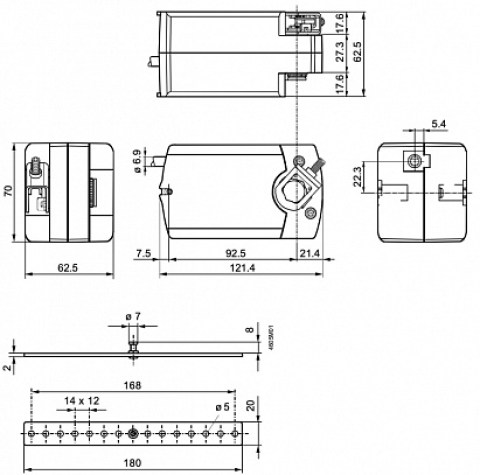

Выбирайте место для монтажа приводов с учетом доступа для электрических подключений и обслуживания. См. раздел «Размеры».

Проверка работы:

Электропитание AC 230 V Провода коричн (3) и голуб (4)

• Питание ВКЛ: привод движется по час.стрелке
• Питание ВЫКЛ: привод движется против час.стрелки (пружиной)

Фактор безопасности SF: При расчете требуемого крутящего момента, следует принимать во внимание такие факторы, как несоосность заслонок, возраст (срок службы) заслонок, и т.д. Мы рекомендуем фактор безопасности принимать 0.8 (или 80 % от характеристики крутящего момента)

Логистическая информация

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
