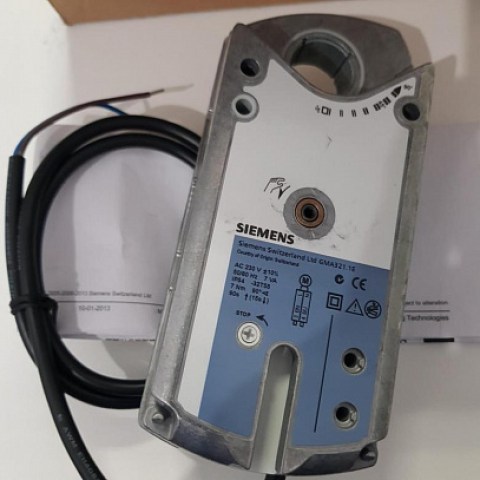

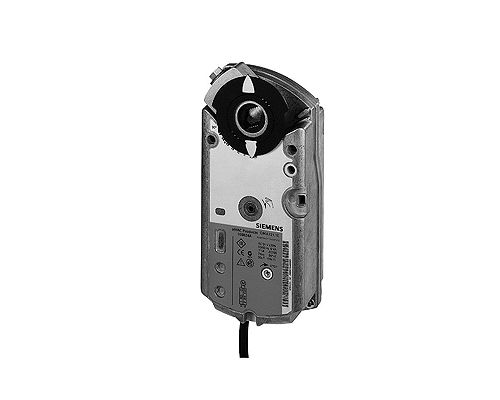

Привод воздушной заслонки Siemens GMA321.1E для двухпозиционного управления, с номинальным крутящим моментом 7 Нм, с возвратной пружиной, самоцентрирующимся адаптером вала, механически регулируемым шагом в пределах угла поворота 0...90°, с предварительно подключенными кабелями длиной 0,9 м.

Различные варианты исполнения с регулируемыми смещением и шагом для сигнала позиционирования, индикатором положения, потенциометром обратной связи и регулируемыми вспомогательными переключателями для дополнительных функций.

Способы применения:

• Для площади заслонки до 1,5 м2, в зависимости от трения,
• В вентиляционных секциях, где приводы должны возвращаться в нулевое положение (аварийное) при отказе питания.
• Для заслонок с двумя приводами на одном валу (приводы либо блоки питания, смонтированные в тандеме).

Краткое описание:

• С самоцентрирующимся адаптером для присоединения штоков диаметром 6.4...20.5 мм, сечением 6.4...13 мм, минимальная длина штока - 20 мм
• С индикатором рабочего положения и настраиваемым ограничителем
• Ручное управление и корректировка
• В корпусе из литого алюминия и соединительным кабелем длиной 0.9 м

Схемы подключения GMA321.1E

Маркировка кабелей:

Функции изделия:

Примечение к заказу изделия:

Замечание:

Потенциометр не может быть добавлен в полевых условиях. При необходимости заказывайте устройство, которое содержит данную опцию.

Поставка:

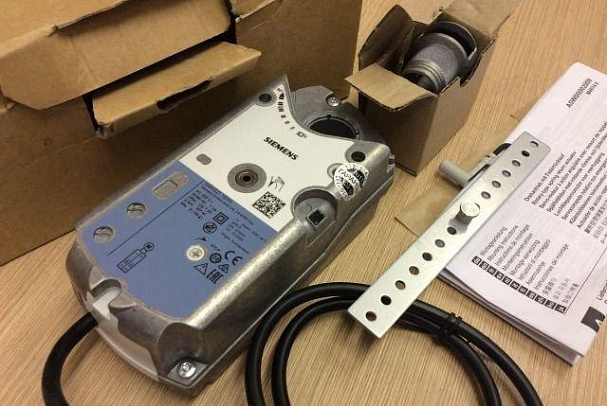

Некоторые детали, такие как индикатор положения и монтажные комплекты для привода поставляются не смонтированными.

Аксессуары, запасные части:

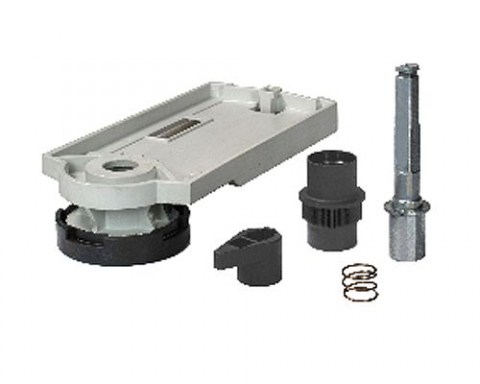

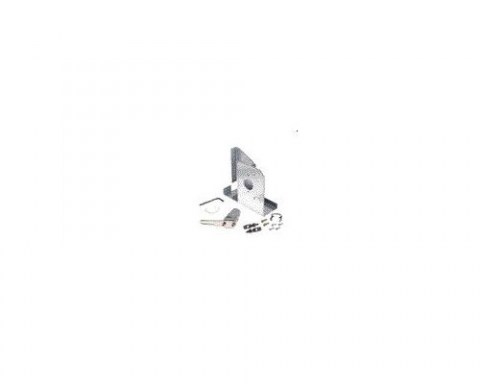

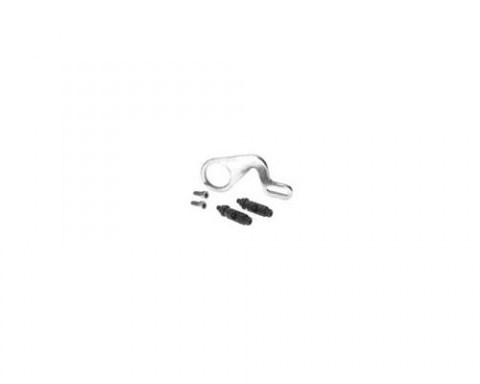

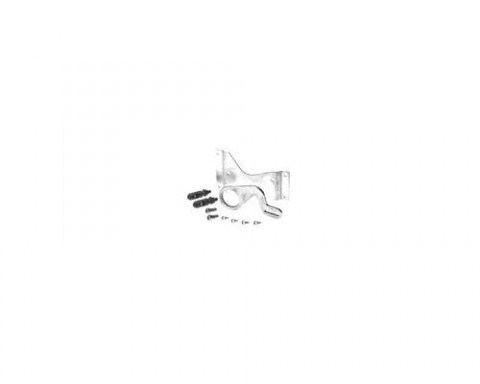

Доступны аксессуары для расширения возможностей приводов, например, внешние вспомогательные переключатели, линейные/поворотные комплекты и защитные крышки; см. техническое описание N4697.

Утилизация:

Информация по совместимости с окружающей средой и способе утилизации устройства содержится в базовой документации и в экологическом сертификате.

Логистическая информация

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
