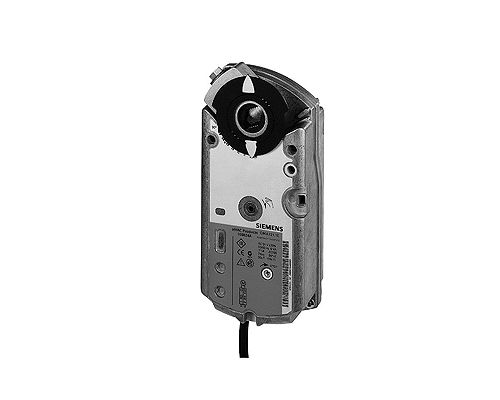

GMA161.1E: Привод воздушной заслонки с пружинным возвратом, 7 Н*м, DC 24 В, 0-10 В

Есть в наличии

Привод воздушной заслонки с усилием 7 Н*м для площади 1,5 кв.м., с управляющим сигналом 0-10 В и напряжением питания DC 24 В. С возратной пружиной.
27150,00 руб
27150 руб.
Цена указана без НДС
Количество
Задать вопрос

Краткое описание

  • С самоцентрирующимся адаптером для присоединения штоков диаметром 6.4...20.5 мм, сечением 6.4...13 мм, минимальная длина штока - 20 мм
  • С индикатором рабочего положения и настраиваемым ограничителем
  • Ручное управление и корректировка
  • В корпусе из литого алюминия и соединительным кабелем длиной 0.9 м

Применение

  • Для площади заслонки до 1,5 м 2 , в зависимости от трения
  • В вентиляционных секциях, где приводы должны возвращаться в нулевое положение (аварийное) при отказе питания.
  • Для заслонок с двумя приводами на одном валу (приводы либо блоки питания, смонтированные в тандеме).

Крутящий момент 7 Нм
Площадь заслонки, до 1,5 м²
Angular rotation 90°
Потребляемая мощность 5 ВА, 3.5 Вт
Время позиционирования Open:90 с, Close:15 с
Сигнал позиционирования DC 0...10 В
Функция пружинного возврата Yes
Класс защиты IP54
Температура окружающей среды, работа -32…55 °C
Температура среды -32…55 °C
Влажность окружающей среды, работа 95 % отн.влаж.

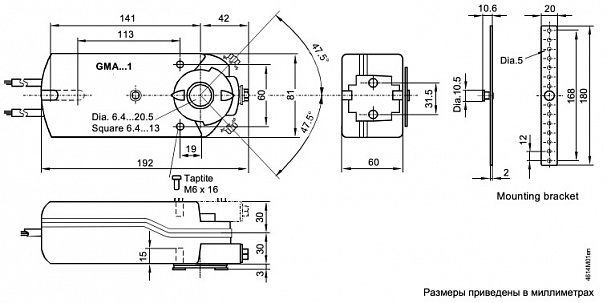

Размеры (Ш х В х Г) 63 x 212 x 81 мм
Рабочее напряжение AC 24 В , DC 24 В
Сигнал обратной связи DC 0...10 V
Дополнительный переключатель 0

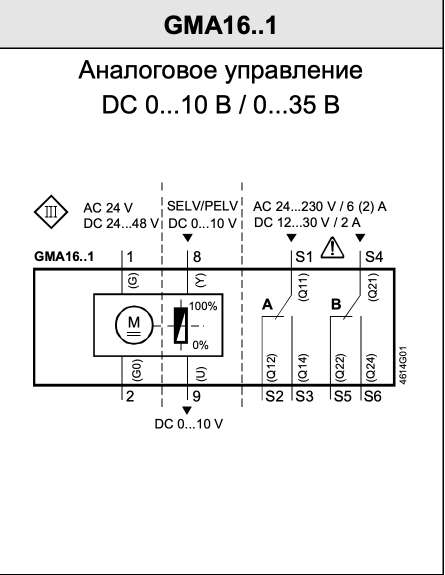

Схема подключения GMA161.1E:


Маркировка кабелей:

Кабель Значение
Код № Цвет Аббр.
Приводы AC 24 В DC 24…48 В G 1 Красный RD Системная шина AC 24 В / DC 24…48 В
G0 2 Черный BK Системная нейтраль
Y1 6 Фиолетовый VT Сигнал позиционирования. AC 0 В/AC 24 В/DC 24-48 В, “открыт”
Y2 7 Оранжевый OG Сигнал позиционирования. AC 0 В/AC 24 В/DC 24-48 В, “закрыт”
Y 7 Серый GY Сигнал позиционирования DC 0...10 В, 0...35 В
U 9 Розовый PK Индикация положения DC 0...10 В
Приводы AC 230 В L 3 Коричневый BN Фаза AC 230 В
N 4 Синий BU Нейтральный проводник
Вспом. переключатель Q11 S1 Серый/красный GY RD Переключатель A, вход
Q12 S2 Серый/синий GY BU Переключатель А, НЗ-контакт
Q14 S3 Серый/розовый GY PK Переключатель А, НО-контакт
Q21 S4 Черный/красный BK RD Переключатель B, вход
Q25 S5 Черный/синий BK BU Переключатель B, НЗ-контакт
Q24 S6 Черный/розовый BK PK Переключатель B, НО-контакт
Потенциометр обратной связи a P1 Белый/красный WH RD Потенциометр 0...100 % (P1-P2)
b P2 Белый/синий WH BU Потенциометр, выход
c P3 Белый/розовый WH PK Потенциометр 100...0 % (P3-P2)

Функции изделия:

Тип GMA161.1E
Тип управления Аналоговое
Сигнал позиционирования с настраиваемой характеристической функцией DC 0...35 В при смещении Uo = 0...5 В шаге ∆U = 2...30 В
Направление вращения По часовой стрелке или против часовой стрелки, в зависимости от положения на валу заслонки.
Возвратная пружина При сбое питания или выключении рабочего напряжения возвратная пружина перемещает привод в его механически нулевое положение
Индикация положения: механическая Отображение угла поворота индикатором положения
Индикация положения: электрическая Выходное напряжение U = DC 0...10 В формируется пропорционально углу поворота
Вспомогательный переключатель Коммутационные точки для вспомогательных переключателей A и B могут устанавливаться независимо друг от друга с шагом 5°в пределах 5° - 90°
Блок питания (два привода, монтаж тандемом) Не допускается
Ограничение угла поворота Угол поворота адаптера вала может быть ограничен механически с шагом в 5°

Примечение к заказу изделия:

Замечание:

Потенциометр не может быть добавлен в полевых условиях. При необходимости заказывайте устройство, которое содержит данную опцию.

Поставка:

Некоторые детали, такие как индикатор положения и монтажные комплекты для привода поставляются не смонтированными.

Аксессуары, запасные части:

Доступны аксессуары для расширения возможностей приводов, например, внешние вспомогательные переключатели, линейные/поворотные комплекты и защитные крышки; см. техническое описание N4697.

Утилизация:

Информация по совместимости с окружающей средой и способе утилизации устройства содержится в базовой документации и в экологическом сертификате.

Логистическая информация

Длина упаковки, см 10,6
Ширина упаковки, см 26,1
Высота упаковки, см 9,8
Вес, кг 1,301

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет

Официальный сертификат партнера siemens

Вес, кг. 1.301
Артикул GMA161.1E
Срок гарантии, лет 5
Страна происхождения Швейцария
Серия GMA
Тип привода Поворотный
Возвратная пружина Есть
Напряжение питания DC 24 В
Усилие привода, Н*м 7
Площадь заслонки, кв.м. 1.5
Управляющий сигнал 0-10 В
Время позиционирования Открытие: 90 секунд/ Закрытие: 15 секунд
Время открытия 90 секунд
Время закрытия 15 секунд
Наличие концевых выключателей нет
Размер квадратного штока (сторона) 6,4…13 мм
Диаметр круглого штока 6,4…20,5 мм
Длина кабеля 0,9 метра
Класс IP IP54
