Способы применения

Поворотные приводы используются для регулирования или закрытия воздушных заслонок.

• Для заслонок площадью до 0.8 м2 .
• Подходят для управляющего сигнала, открыть-закрыть или 3- точечного.
• Мы рекомендуем минимальную длину пульса 500 мс на приводах с 3-точечным управлением, чтобы обеспечить долгую и точную работу.

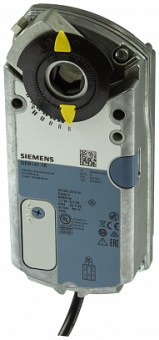

Краткое описание

• Номинальный момент 20 Нм
• Рабочее напряжение AC 100…240 В ~
• Механически регулируемый угол поворота в пределах от 0 до 90°
• Соединительный кабель длиной 0,9 м
• Настраиваемый старт и диапазон для управляющего сигнала
• Индикация положения: механическая или электрическая
• Самоадаптация диапазона угла поворота и настраиваемые вспомогательные переключатели для дополнительных функций
• С самоцентрирующимся адаптером вала для вала диаметром 8...20,5 мм, квадрат 8...14,5 мм, мин. длина вала 20 мм
• С индикацией положения и регулируемым механическим ограничителем
• Кнопка для отключения зубчатой передачи для ручного управления
• С корпусом из литого под давлением алюминия

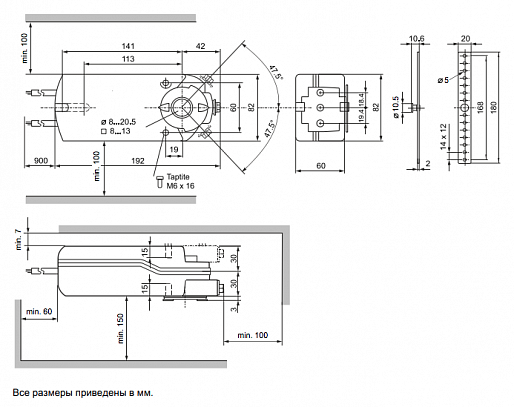

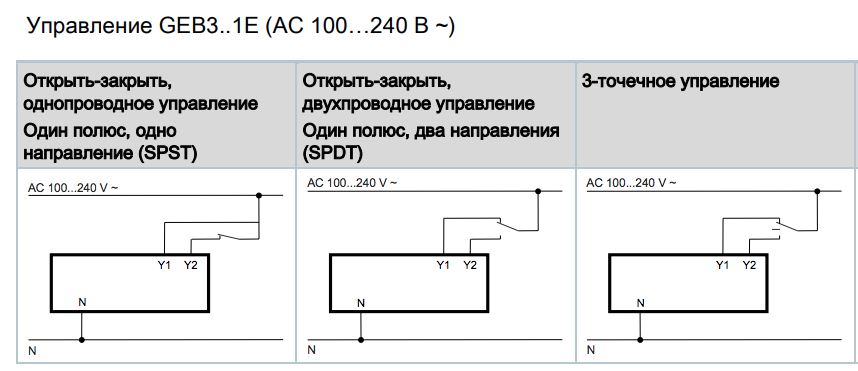

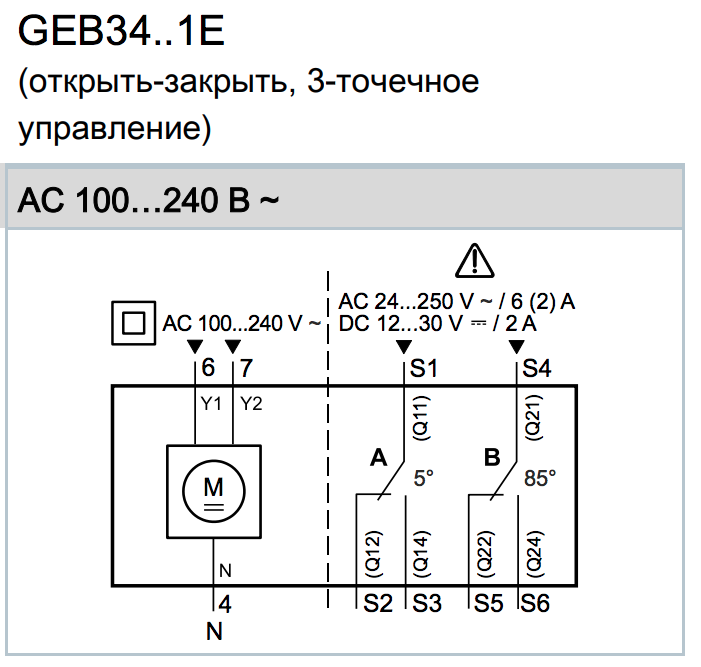

Схемы подключения

Маркировка кабелей

Функции изделия:

Тип AC 100…240 В ~	GEB341.1E
Тип управления	2- или 3-точечное
Направление вращения	По часовой стрелке / против часовой стрелки в зависимости от… … типа управления … настройки переключателя направления вращения. При отсутствии питания привод сохраняет свое текущее положение. cw = По часовой стрелке ccw = Против часовой стрелки
Индикация положения: Механическая	Индикация положения угла поворота при помощи указателя.
Индикация положения: Электрическая	Потенциометр обратной связи можно подключить ко внешнему напряжению, чтобы получать позицию привода.
Тип управления	Точки переключения можно настроить для переключателей A и B независимо с шагом 5° от 0° до 90°.
Ручное управление	Привод можно отрегулировать вручную, нажав кнопку разъединения зубчатого механизма.
Ограничение угла поворота	Угол поворота штока можно ограничить механически между 0° и 90°.

Техническая конструкция:

Прочный и легкий корпус из литого алюминия. Корпус гарантирует долгий срок службы даже в суровых условиях окружающей среды.

Бесщеточный, крепкий мотор DC обеспечивает надежную работу независимо от нагрузки. Приводы воздушных заслонок не требуют концевых выключателей, т.к. устойчивы к перегрузке и сохраняют позицию при достижении конечных позиций. Шестерни не требуют технического обслуживания и имеют низкий уровень шума.

Примечение к заказу изделия:

Несоблюдение национальных правил безопасности может привести к травмам и ущербу.

• Соблюдайте соответствующие национальные правила безопасности.
• Используйте только обученных специалистов для монтажа, ввода в эксплуатацию и обслуживания.

Дополнительные переключатели и потенциометр нельзя добавить в полевых условиях.

ОСТОРОЖНО: Нет внутренней защиты линий питания. Риск пожара и травм в результате короткого замыкания. Диаметры проводов должны соответствовать локальным нормам.

Приводы GEB341.1E не являются обслуживаемыми

Устройство содержит элементы электроники, которые требуют утилизации в соответствии с Европейской директивой 2012/19/EU и не должны быть утилизированы вместе с муниципальным мусором. Также требуется принимать во внимание национальные законы.
