GDB341.1E: Привод воздушной заслонки, 5 Н*м, AC 230 В, 2-точечный/3-точечный

Есть в наличии

Привод воздушной заслонки с усилием 5 Н*м для площади 0,8 кв.м., с управляющим сигналом 2-точечным/3-точечным и напряжением питания AC 230 В. Без пружины (реверсивный).
7030,00 руб
7030 руб.
Цена указана без НДС
Количество

Способы применения:

Поворотные приводы используются для регулирования или закрытия воздушных заслонок.

  • Для заслонок площадью до 0.8 м2 .
  • Подходят для управляющего сигнала DC 0/2...10 В, открыть-закрыть или 3- точечного.
  • Мы рекомендуем минимальную длину пульса 500 мс на приводах с 3-точечным управлением, чтобы обеспечить долгую и точную работу.

Краткое описание

  • Для штоков диаметров 8..16 мм, сечением 6...12 мм, минимальной длиной штока 30 мм
  • С индикатором рабочего положения и настраиваемым ограничителем
  • Кнопка для разрыва зубчатой передачи с для ручной настройки
  • Со стальным основанием, пластиковым корпусом и соединительным кабелем длиной 0.9 м
Крутящий момент 5 Нм
Площадь заслонки, до 0,8 м²
Angular rotation 90°
Потребляемая мощность 5.0 ВА, 1.6 Вт
Время позиционирования 150 с
Длина кабеля 0,9 м
Сигнал позиционирования 2-точечный/3-точечный
Класс защиты IP54
Температура окружающей среды, работа -32…55 °C

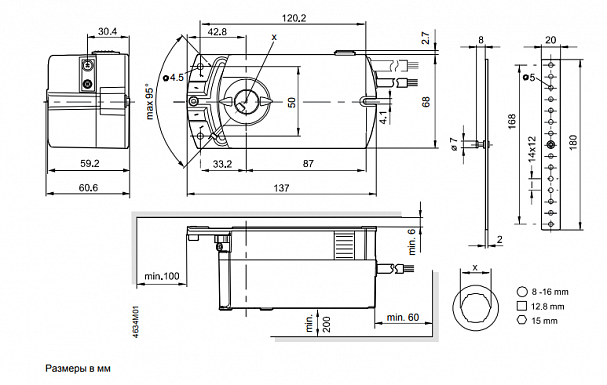

Размеры (Ш х В х Г) 68 x 137 x 59.5 мм
Рабочее напряжение AC 230 В
Дополнительный переключатель 0

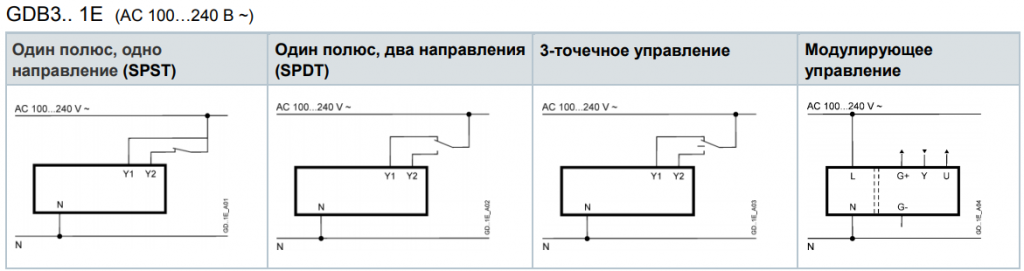

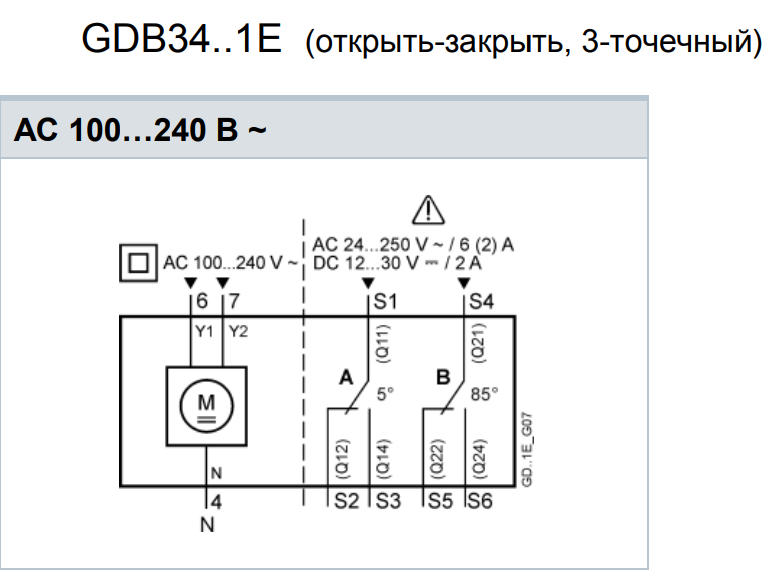

Схемы подключения:



Маркировка кабелей:

Кабель Значение
Код Цвет Аббр.
Приводы AC 230 В L 3 Коричневый BR Линия AC 100…240 В ~
N 4 св. голубой BU Нейтральный проводник
Y1 6 черный BK Сигн. позиц. AC 100…240 В ~, “по часовой стр.” (GDB341.1E)
Y2 7 белый WH Сигн. позиц. AC 100…240 В ~, “против часовой стр.” (GDB341.1E)
Вспом. переключатель Q11 S1 Серый/красный GY RD Переключатель A, вход
Q12 S2 серый/голубой GY BU Переключатель А, НЗ-контакт
Q14 S3 Серый/розовый GY PK Переключатель А, НО-контакт
Q21 S4 Черный/красный BK RD Переключатель B, вход
Q25 S5 Черный/голубой BK BU Переключатель B, НЗ-контакт
Q24 S6 Черный/розовый BK PK Переключатель B, НО-контакт
Потенциометр обратной связи a P1 Белый/красный WH RD Потенциометр 0...100 % (P1-P2)
b P2 Белый/голубой WH BU Потенциометр, выход
c P3 Белый/розовый WH PK Потенциометр 100...0 % (P3-P2)

Функции изделия:

Тип AC 100…240 В ~ GDB341.1E
Тип управления Открыть-закрыть или 3-точечное
Направление вращения По часовой стрелке / против часовой стрелки в зависимости от…
… типа управления
… настройки переключателя направления вращения.

При отсутствии питания привод сохраняет свое текущее положение.
Индикация положения: Электрическая Угол поворота отображается с помощью индикатора положения
Концевики (доп. переключатели) Потенциометр обратной связи можно подключить ко внешнему напряжению, чтобы получать позицию привода.
Тип управления Точки переключения можно настроить для переключателей A и B независимо с шагом 5° от 0° до 90°.
Ручное управление Привод можно настроить вручную с помощи кнопки ручного управления
Ограничение угла поворота Угол поворота штока можно ограничить механически настроив установочный винт.

Техническая конструкция:

Корпус:

Корпус состоит из огнезащитного, не бромированного, нехлорированного стекловолокна.

Мотор привода / Шестерни:

Бесщеточный, крепкий мотор DC обеспечивает надежную работу независимо от нагрузки. Приводы воздушных заслонок не требуют концевых выключателей, т.к. устойчивы к перегрузке и сохраняют позицию при достижении конечных позиций. Шестерни не требуют технического обслуживания и имеют низкий уровень шума.

Примечение к заказу изделия:

Безопасность:

Несоблюдение национальных правил безопасности может привести к травмам и ущербу.

  • Соблюдайте соответствующие национальные правила безопасности.
  • Используйте только обученных специалистов для монтажа, ввода в эксплуатацию и обслуживания.

Инженерные заметки:

Дополнительные переключатели и потенциометр нельзя добавить в полевых условиях.

Монтаж:

ОСТОРОЖНО: Нет внутренней защиты линий питания. Риск пожара и травм в результате короткого замыкания. Диаметры проводов должны соответствовать локальным нормам.

Обслуживание:

Приводы GDB..1E не являются обслуживаемыми

Утилизация:

Устройство содержит элементы электроники, которые требуют утилизации в соответствии с Европейской директивой 2012/19/EU и не должны быть утилизированы вместе с муниципальным мусором. Также требуется принимать во внимание национальные законы.

Логистическая информация

Длина упаковки, см 10,6
Ширина упаковки, см 18,8
Высота упаковки, см 7
Вес, кг 0,619

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет

Официальный сертификат партнера siemens

Вес, кг. 0.619
Артикул GDB341.1E
Срок гарантии, лет 5
Страна происхождения Швейцария
Серия GDB
Тип привода Поворотный
Возвратная пружина Нет
Напряжение питания AC 230 В
Усилие привода, Н*м 5
Площадь заслонки, кв.м. 0.8
Управляющий сигнал 2-точечный
3-точечный
Время позиционирования 150 секунд
Время открытия 150 секунд
Время закрытия 150 секунд
Наличие концевых выключателей нет
Размер квадратного штока (сторона) 6…12,8 мм
Диаметр круглого штока 8…16 мм
Длина кабеля 0,9 метра
Класс IP IP54
