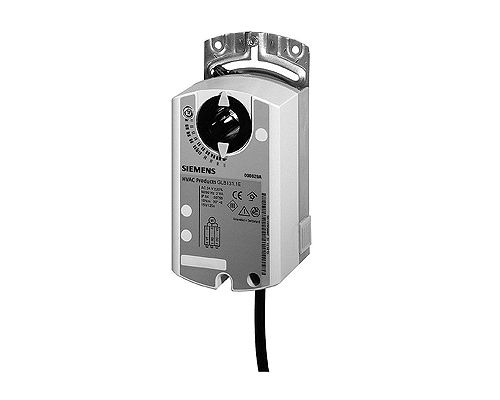

Способы применения:

Поворотные приводы используются для регулирования или закрытия воздушных заслонок.

• Для заслонок площадью до 0.8 м2 .
• Подходят для управляющего сигнала DC 0/2...10 В, открыть-закрыть или 3- точечного.
• Мы рекомендуем минимальную длину пульса 500 мс на приводах с 3-точечным управлением, чтобы обеспечить долгую и точную работу.

Краткое описание

• Для штоков диаметров 8..16 мм, сечением 6...12 мм, минимальной длиной штока 30 мм
• С индикатором рабочего положения и настраиваемым ограничителем
• Кнопка для разрыва зубчатой передачи с для ручной настройки
• Со стальным основанием, пластиковым корпусом и соединительным кабелем длиной 0.9 м

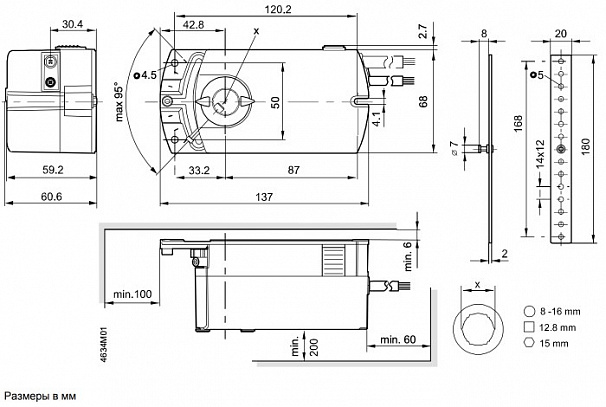

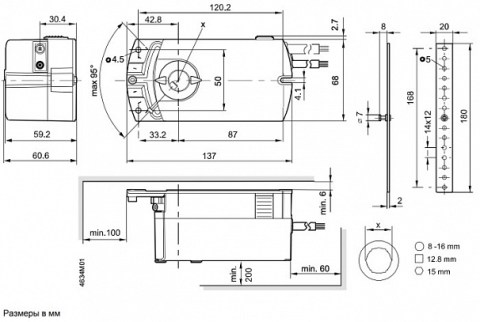

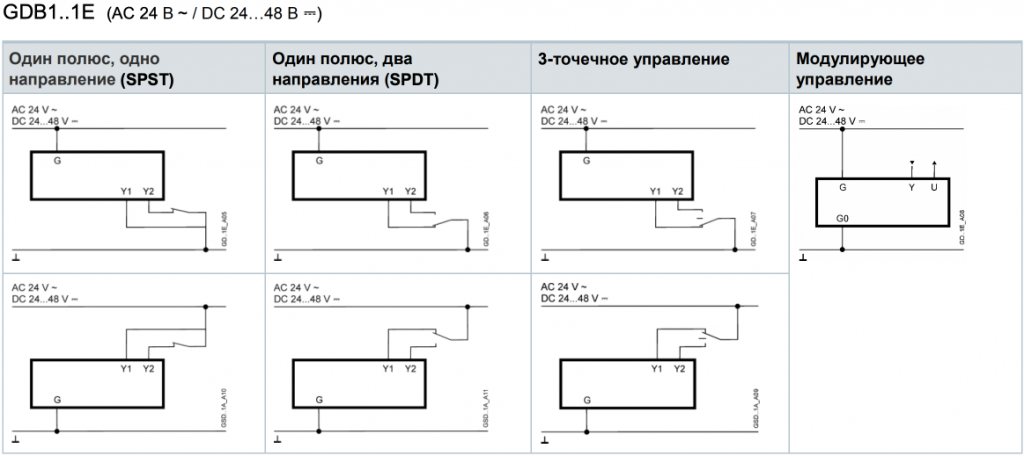

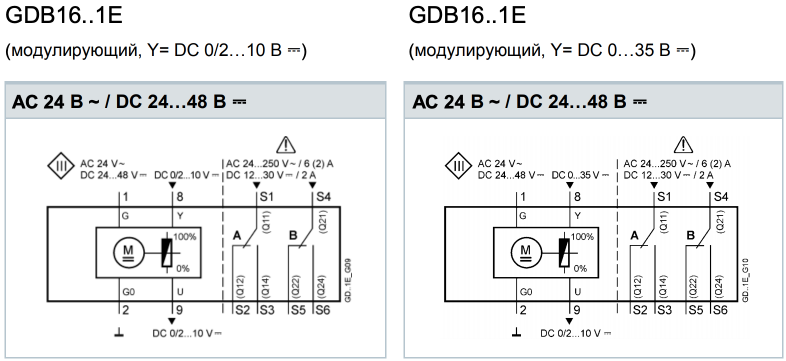

Схемы подключения GDB161.1E:

Маркировка кабелей:

Функции изделия:

Тип AC 24 В ~ / DC 24…48 В ⎓	GDB161.1E
Тип управления	Открыть-закрыть или 3-точечное
Направление вращения	По часовой стрелке / против часовой стрелки в зависимости от… … настройки DIL переключателя направления вращения … сигнала позиционирования. Привод остается в текущем положении: … если сигнал позиционирования не меняется … при потере питания
Индикация положения: Электрическая	Угол поворота отображается с помощью индикатора положения
Концевики (доп. переключатели)	Потенциометр обратной связи можно подключить ко внешнему напряжению, чтобы получать позицию привода.
Тип управления	Точки переключения можно настроить для переключателей A и B независимо с шагом 5° от 0° до 90°.
Self-adaptation of linear span	Если самоадаптация активна, привод автоматически определяет механические конечные позиции, линейный диапазон и настраивает характеристику функции (Uo, U) для вычисленного линейного диапазона.
Ручное управление	Привод можно настроить вручную с помощи кнопки ручного управления
Ограничение угла поворота	Угол поворота штока можно ограничить механически настроив установочный винт.

Техническая конструкция:

Корпус состоит из огнезащитного, не бромированного, нехлорированного стекловолокна.

Бесщеточный, крепкий мотор DC обеспечивает надежную работу независимо от нагрузки. Приводы воздушных заслонок не требуют концевых выключателей, т.к. устойчивы к перегрузке и сохраняют позицию при достижении конечных позиций. Шестерни не требуют технического обслуживания и имеют низкий уровень шума.

Примечение к заказу изделия:

Несоблюдение национальных правил безопасности может привести к травмам и ущербу.

• Соблюдайте соответствующие национальные правила безопасности.
• Используйте только обученных специалистов для монтажа, ввода в эксплуатацию и обслуживания.

Дополнительные переключатели и потенциометр нельзя добавить в полевых условиях.

ОСТОРОЖНО: Нет внутренней защиты линий питания. Риск пожара и травм в результате короткого замыкания. Диаметры проводов должны соответствовать локальным нормам.

Приводы GDB161.1E не являются обслуживаемыми

Устройство содержит элементы электроники, которые требуют утилизации в соответствии с Европейской директивой 2012/19/EU и не должны быть утилизированы вместе с муниципальным мусором. Также требуется принимать во внимание национальные законы.

Логистическая информация

Сертификат и гарантия:
