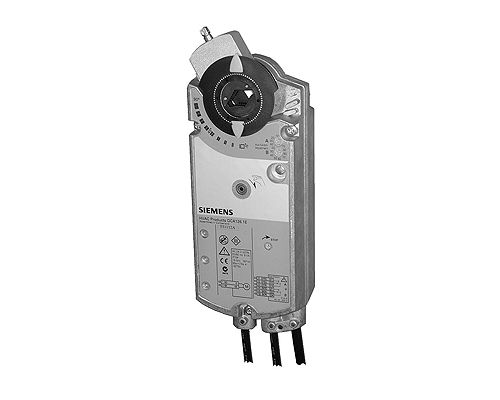

Приводы воздушных заслонок с электромотором для 2-х позиционного, 3-х точечного и модулирующего управления, номинальный крутящий момент 18 Nm, с возвратной пружиной, самоцентрирующийся адаптер, механическая настройка угла поворота от 0 до 90°, встроенный кабель 0.9м для электрического подключения. Имеются специальные версии приводов с настраиваемой начальной точкой и углом поворота, индикатором положения и настраиваемыми доп. контактами для реализации дополнительных функций.

Способы применения

• Для воздушных заслонок, площадью до 3 м2, в зависимости от механической конструкции и трения.
• Для вент-установок, воздушные заслонки которых, в целях безопасности должны перемещаться в нулевое положение при отключении электропитания.
• Для заслонок, которые оборудуются сдвоенными приводами на одном штоке (монтаж тандемом).

Краткое описание

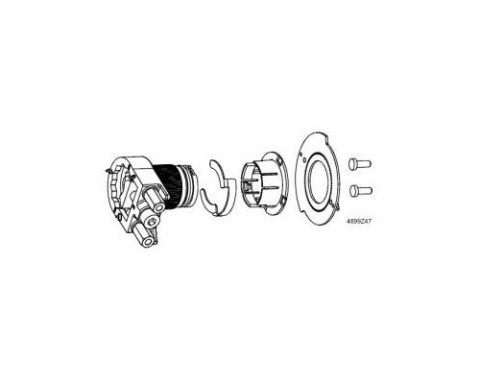

• С самоцентрирующимся адаптером для присоединения штоков диаметром 8...25.6 мм, сечением 6...18 мм, минимальная длина штока 20 мм
• С индикатором рабочего положения и настраиваемым ограничителем
• Ручное управление и корректировка
• В корпусе из литого алюминия и соединительным кабелем длиной 0.9 м

Схема подключения GCA321.1E

Маркировка кабелей:

Функции GCA321.1E

Примечение к заказу изделия:

Поставка:

Некоторые детали, такие как индикатор положения и монтажные комплекты для привода поставляются не смонтированными.

Аксессуары, запасные части:

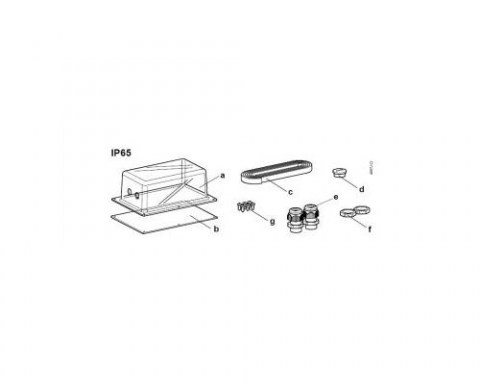

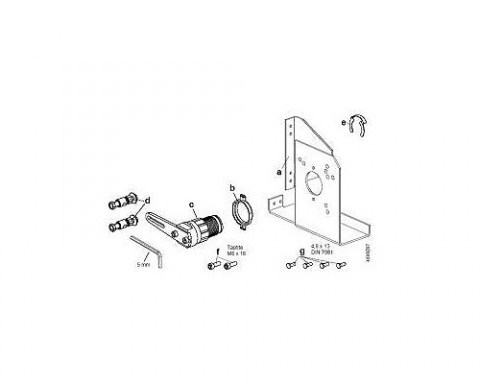

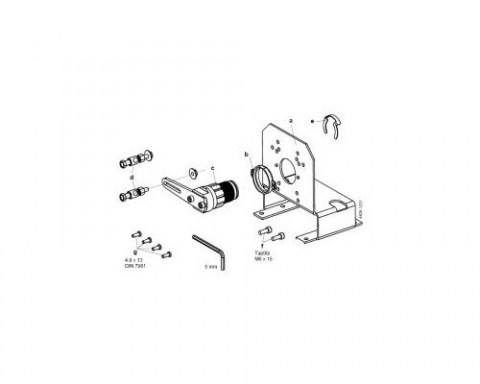

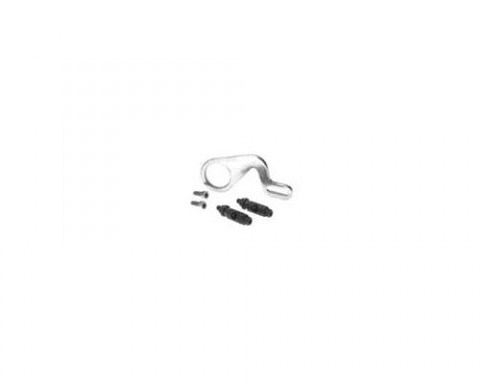

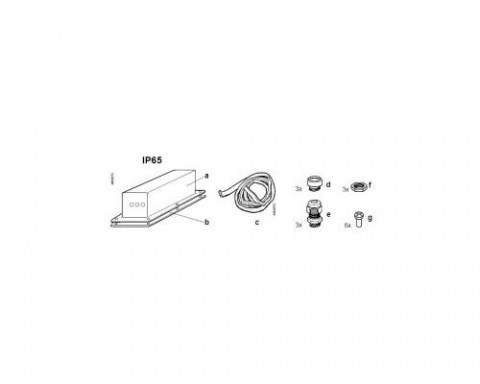

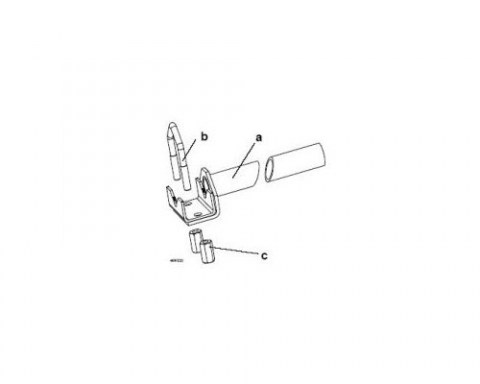

Доступны аксессуары для расширения возможностей приводов, например, внешние вспомогательные переключатели, линейные/поворотные комплекты и защитные крышки; см. техническое описание N4697.

Утилизация:

Информация по совместимости с окружающей средой и способе утилизации устройства содержится в базовой документации и в экологическом сертификате.

Логистическая информация

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет
