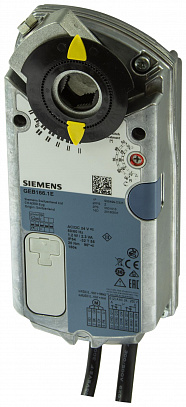

GEB346.1E: Привод воздушной заслонки, 20 Н*м, AC 230 В, 2-точечный/3-точечный, с концевыми выключателями

Привод воздушной заслонки с усилием 20 Н*м для площади 3 кв.м., с управляющим сигналом 2-точечным/3-точечным и напряжением питания AC 230 В. Без пружины (реверсивный).
17500,00 руб
17500 руб.
Цена указана без НДС
Количество
Задать вопрос
Привод воздушной заслонки Siemens GEB346.1E для двухпозиционного управления, с номинальным крутящим моментом 20 Нм, с концевыми выключателями, механически регулируемым шагом в пределах угла поворота 0...90°, с предварительно подключенными кабелями длиной 0,9 м.

Различные варианты исполнения с настраиваемым стартом и диапазоном для управляющего сигнала, индикатором положения, потенциометром обратной связи и регулируемыми вспомогательными переключателями для дополнительных функций.

Способы применения:

  • Для площади заслонки до 4 м2, в зависимости от трения.
  • Подходят для управляющего сигнала DC 0/2...10 В, 2- или 3-точечного.
  • Мы рекомендуем минимальную длину пульса 500 мс на приводах с 3-точечным управлением, чтобы обеспечить долгую и точную работу.

Краткое описание:

  • С самоцентрирующимся адаптером для присоединения штоков диаметром 8...20.5 мм, сечением 8...14.5 мм, минимальная длина штока - 20 мм
  • С индикатором рабочего положения и настраиваемым ограничителем
  • Ручное управление и корректировка
  • В корпусе из литого алюминия и соединительным кабелем длиной 0.9 м

Крутящий момент

20 Нм

Площадь заслонки, до

4 м²

Angular rotation

90°

Потребляемая мощность

4 ВА, 1.6 Вт

Время позиционирования

150 с

Сигнал позиционирования

3-точечный

Наличие концевых выключателей

Да

Класс защиты

IP54

Температура окружающей среды, работа

-32…55 °C

Температура среды

-32…70 °C

Влажность окружающей среды, работа

<95 % отн.влаж.

Размеры (Ш х В х Г)

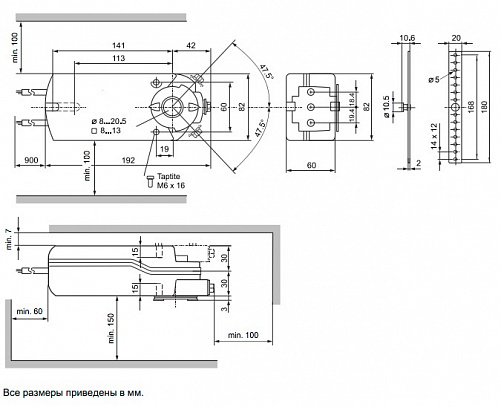

82 x 192 x 63 мм

Рабочее напряжение

AC 100...240 В

Дополнительный переключатель

2

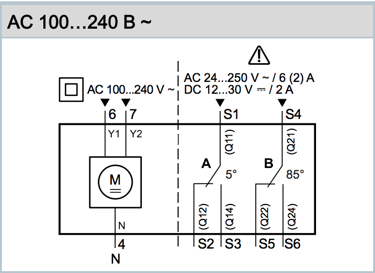

Схема соединения GEB346.1E (открыть-закрыть, 3-точечное управление)

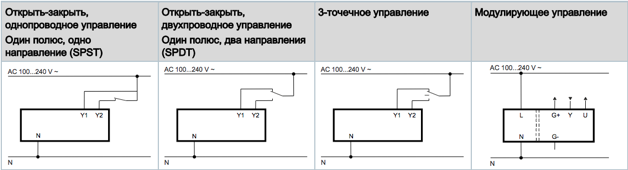

Схема подключения GEB346.1E



Управление GEB3..1E (AC 100…240 В)





Маркировка кабелей:



Код

№

Цвет

Аббр.

Значение

Приводы AC 100…240 В

L

3

Коричневый

BN

Фаза AC 100…240 В

N

4

Синий

BU

Нейтральный проводник

Y1

6

Черный

BK

Сигн. позиц. AC 100…240 В ~, “по часовой стр.” (GEB34..1E)

Y2

7

Белый

WH

Сигн. позиц. AC 100…240 В ~, “против часовой стр.” (GEB34..1E)

Вспом. переключатель

Q11

S1

Серый/красный

GY RD

Переключатель A, вход

Q12

S2

Серый/синий

GY BU

Переключатель А, НЗ-контакт

Q14

S3

Серый/розовый

GY PK

Переключатель А, НО-контакт

Q21

S4

Черный/красный

BK RD

Переключатель B, вход

Q25

S5

Черный/синий

BK BU

Переключатель B, НЗ-контакт

Q24

S6

Черный/розовый

BK PK

Переключатель B, НО-контакт

Потенциометр обратной связи

a

P1

Белый/красный

WH RD

Потенциометр 0...100 % (P1-P2)

b

P2

Белый/синий

WH BU

Потенциометр, выход

c

P3

Белый/розовый

WH PK

Потенциометр 100...0 % (P3-P2)



Функции изделия:

Тип

GEB346.1E

Тип управления

Трехточечное

Направление вращения

По часовой стрелке или против часовой стрелки. При отсутствии питания привод сохраняет свое текущее положение.

Индикация положения: механическая

Индикация положения угла поворота при помощи указателя.

Индикация положения: электрическая

Потенциометр обратной связи можно подключить ко внешнему напряжению, чтобы получать позицию привода.

Вспомогательный переключатель

Коммутационные точки для вспомогательных переключателей A и B могут устанавливаться независимо друг от друга с шагом 5° в пределах 0° - 90°

Ручная настройка

Привод можно отрегулировать вручную, нажав кнопку разъединения зубчатого механизма.

Ограничение угла поворота

Угол поворота адаптера вала может быть ограничен механически с шагом в 5°

Примечение к заказу изделия:

Замечание:

Потенциометр не может быть добавлен в полевых условиях. При необходимости заказывайте устройство, которое содержит данную опцию.

Поставка:

Некоторые детали, такие как индикатор положения и монтажные комплекты для привода поставляются не смонтированными.

Аксессуары, запасные части:

Доступны аксессуары для расширения возможностей приводов, например, внешние вспомогательные переключатели, линейные/поворотные комплекты и защитные крышки; см. техническое описание N4697.

Утилизация:

Информация по совместимости с окружающей средой и способе утилизации устройства содержится в базовой документации и в экологическом сертификате.

Логистическая информация

Длина упаковки, см

10,6

Ширина упаковки, см

25,9

Высота упаковки, см

9,5

Вес, кг

1,462

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 5 лет

Официальный предстовитель Siemens



Вес, кг. 1.242
Артикул GEB346.1E
Срок гарантии, лет 5
Страна происхождения Швейцария
Тип пожарного привода Клапан дымоудаления
Серия GEB
Тип привода Поворотный
Возвратная пружина Нет
Напряжение питания AC 100...240 В
Усилие привода, Н*м 20
Площадь заслонки, кв.м. 3
Управляющий сигнал 2-точечный
3-точечный
Время позиционирования 150 секунд
Время открытия 150 секунд
Время закрытия 150 секунд
Наличие концевых выключателей есть
Размер квадратного штока (сторона) 8…14,5 мм
Диаметр круглого штока 8…20,5 мм
Длина кабеля 0,9 метра
Класс IP IP54
