Электромеханический ограничительный термостат с термическим сбросом RAK-TW.5000S-H

• Слежение за температурой угрозы замораживания, с однополюсным переключающим контактом;
• Коммутационная способность: контакты 1-2: 16 (2.5) A, AC 250 V, контакты 1-3: 6 (2.5) A, AC 250 V;
• Постоянная времени по DIN EN 14597;
• 3 варианта монтажа: на трубопровод, воздуховод (с перфорированной гильзой) или на стену;
• Шкала для настройки температуры видна через окно корпуса;
• Классы защиты IP43 и IP65;
• Нажимные клеммы для быстрого монтажа.

Применение

Типовые приложения:

• Отопительные установки;
• Общее применение в системах ОВК зданий;
• Защита от замораживания.

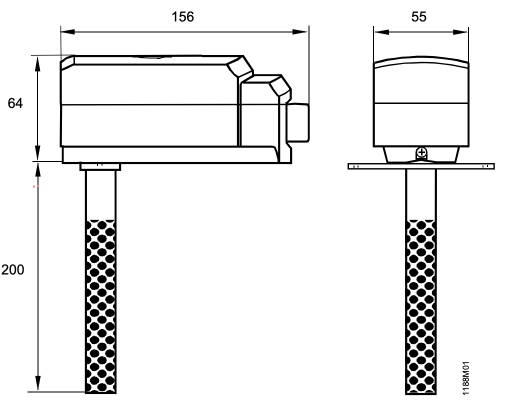

Механическая конструкция корпуса

• Корпус термостата изготовлен из упрочненного полипропилена рассчитан на монтаж на трубопроводах, воздуховодах или на стену; в электромеханических термостатах защиты от замораживания применяются чувствительные элементы капиллярного типа.
• Корпус имеет смотровое окно.
• Сальник для кабеля M16x1.5 мм.
• Полипропиленовый корпус имеет защиту от воздействия пламени, ультрафиолетового излучения, высоких температур и стоек к химическому и биологическому воздействию.

Краткое описание

Функции термостата RAK-TW.5000S-H

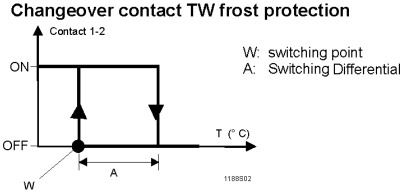

Переключающий контакт (S.P.D.T.)

При достижении настроенной на ограничителе температуры (при понижении температуры, функция защиты от замораживания), контакт 1-3 размыкается, 1-2 замыкается. Когда температура среды повышается до значения дифференциала переключения, контакт 1-3 замыкается, 1-2 размыкается.

Если пробник охладился до температуры ниже -20°С, то действующая управляющая цепь размыкается, но автоматически замыкается снова при повышении температуры.

Схема подключения RAK-TW.5000S-H

Примечание к изделию

Инструкция по монтажу включена в стандартную поставку.

Место для монтажа термостата должно быть выбрано из расчета возможности контроля температурной уставки через смотровое окно, настройки и демонтажа при необходимости.

При монтаже на трубопровод следует тщательно затянуть крепежный хомут для обеспечения плотного прилегания чувствительного элемента к поверхности трубы.

Установите перфорированную гильзу, поместите в нее капиллярный чувствительный элемент, закрепите его монтажной пружиной, и установите корпус при помощи винта.

Для подготовки к монтажу на стену, нужно удалить фиксаторы на корпусе, и вытащить капиллярную трубку на требуемую длину. Поместите капиллярный чувствительный элемент в перфорированный корпус, закрепите его клипсой (монтажный принадлежности).

Ограничения температуры должны устанавливаться только квалифицированным персоналом.

Подключение прибора производится только монтажной организацией. Выбирайте кабели, подходящие для рабочего напряжения.Электрическое подключение выполняется согласно схеме и в соответствии с местными нормами безопасности.

Предупреждение: отключите рабочее напряжение перед открытием корпуса.

Подключение защитного заземления выполняйте в соответствии с местными нормами безопасности.

Утилизация прибора производится в соответствии с Европейской директивой 2002/96/EC (WEEE) как несортированные муниципальные отходы. Следует принимать во внимание международные и локальные законы и нормы.
