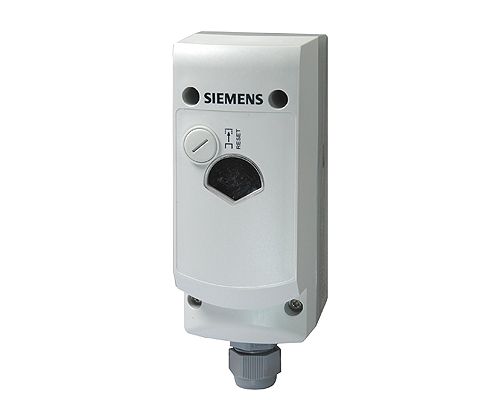

Электромеханический ограничительный термостат с термическим сбросом RAK-ST.010FP-M

• Слежение за температурой угрозы замораживания, с однополюсным переключающим контактом;
• Коммутационная способность: контакты 11-12: 16 (2.5) A, AC 250 V, контакты 11-13: 2 (0.4) A, AC 250 V;
• Постоянная времени по DIN EN 14597;
• 3 варианта монтажа: на трубопровод, воздуховод (с перфорированной гильзой) или на стену;
• Шкала для настройки температуры видна через окно корпуса;
• Классы защиты IP43 и IP54;
• Температура отключения может быть проверена через смотровое окно в корпусе;
• Компенсация температуры окружающей среды на переключающем механизме и капилляре трубка;
• Отказоустойчивая конструкция, разрыв капиллярной трубки приводит к размыканию контактного соединения 11-12;
• Нажимные клеммы для быстрого монтажа.

Применение

Типовые приложения:

• В качестве противопожарного термостата в системах воздуховодов;
• В теплогенерирующей установке;
• Для общего применения в установках отопления, вентиляции и кондиционирования воздуха.

Механическая конструкция корпуса

• Корпус термостата изготовлен из упрочненного полипропилена рассчитан на монтаж на трубопроводах, воздуховодах или на стену; в электромеханических термостатах защиты от замораживания применяются чувствительные элементы капиллярного типа.
• Корпус имеет смотровое окно.
• Сальник для кабеля M16x1.5 мм.
• Полипропиленовый корпус имеет защиту от воздействия пламени, ультрафиолетового излучения, высоких температур и стоек к химическому и биологическому воздействию.

Краткое описание

Внутренняя шкала, 1 перекидной контакт, контроль разрыва капилляра, погружной и накладной термостат в одном, компенсация температуры окружающей среды.

Глубина погружения	100 мм
Защитная гильза	PN 10, 100 мм, G ½" LW7
Sensing element	Liquid expansion sensor
Длина капилляра	700 мм
Точка выключения	95 °C
Температура сброса	Мин. 15 K до точки выключения
Дискретный выход, напряжение переключения	AC 24...250 V
Дискретный выход, ток коммутируемой цепи	Контакт 11-12: 0.1...16 (2.5) A Контакт 11-13: 2 (0.4) A
Дискретные выходы	1 группа контактов , Сухой контакт , Перекидной контакт
Класс защиты	IP43

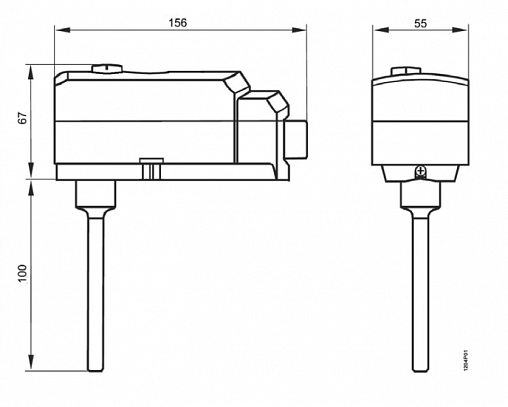

Размеры (Ш х В х Г)	55 x 156 x 67 мм

Функции термостата RAK-ST.010FP-M

При достижении предельной температуры контакт 11-12 размыкается ,11-13 замыкается (сигнализация), и ограничитель остается в этом положении.

Когда температура среды понижается до значения дифференциала переключения, ограничитель должен быть сброшен вручную после снятия резьбового ниппеля.

Если расширительная жидкость вытекает через утечку в системе срабатывания, давление в мембране падает, что приводит к механическому отключению контактного соединения 11-12.

Наименование	Складской номер	Класс защиты	Диапазон задания температуры	Длина капиллярной трубки	Комплект поставки
RAK-ST.010FP-M	S55700-P100	IP43	95 °C	700 мм	Хомут для крепления на трубу до 100 мм диам., сальник для кабеля M16x1.5 мм, инструкция

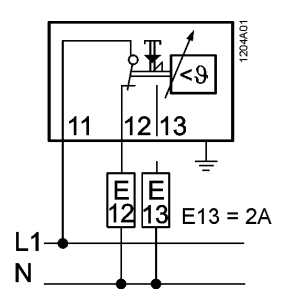

Схема подключения RAK-ST.010FP-M

Примечание к изделию

Инструкция по монтажу:

Инструкция по монтажу включена в стандартную поставку.

Место для монтажа:

Место для монтажа термостата должно быть выбрано из расчета возможности контроля температурной уставки через смотровое окно, настройки и демонтажа при необходимости.

Монтаж на трубы:

При монтаже на трубопровод следует тщательно затянуть крепежный хомут для обеспечения плотного прилегания чувствительного элемента к поверхности трубы.

Монтаж на воздуховоды:

Установите перфорированную гильзу, поместите в нее капиллярный чувствительный элемент, закрепите его монтажной пружиной, и установите корпус при помощи винта.

Монтаж на стены с чувствительным элементом в гильзе:

Для подготовки к монтажу на стену, нужно удалить фиксаторы на корпусе, и вытащить капиллярную трубку на требуемую длину. Поместите капиллярный чувствительный элемент в перфорированный корпус, закрепите его клипсой (монтажный принадлежности).

Установка температуры:

Ограничения температуры должны устанавливаться только квалифицированным персоналом.

Электропроводка:

Подключение прибора производится только монтажной организацией. Выбирайте кабели, подходящие для рабочего напряжения.Электрическое подключение выполняется согласно схеме и в соответствии с местными нормами безопасности.

Макс. AC 250 V:

Предупреждение: отключите рабочее напряжение перед открытием корпуса.

Заземление:

Подключение защитного заземления выполняйте в соответствии с местными нормами безопасности.

Утилизация:

Утилизация прибора производится в соответствии с Европейской директивой 2002/96/EC (WEEE) как несортированные муниципальные отходы. Следует принимать во внимание международные и локальные законы и нормы.

Логистическая информация

Длина упаковки, см	9,3
Ширина упаковки, см	13,8
Высота упаковки, см	8
Вес, кг	0,393

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
