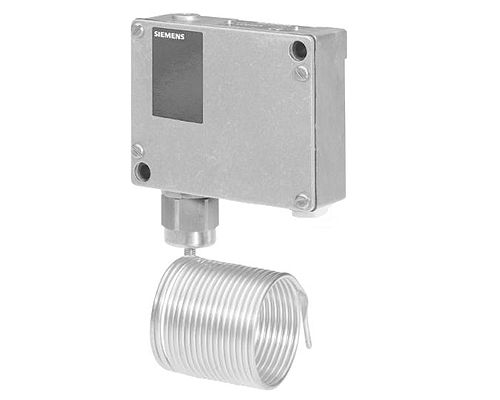

Термостат QAF81.6 для наблюдения за температурой воздуха в теплообменниках систем вентиляции и кондиционирования используется для предотвращения замерзания теплоносителя и возможных последующих разрушений. Термостат имеет малую ширину гистерезиса переключения (дифференциал переключения) и устойчивые характеристики. Сброс происходит автоматически.

Краткое описание

Контроль температуры воздуха в регистре отопления для обеспечения защиты от замораживания.

• Прочный литой алюминиевый корпус
• Чувствителен к изменениям температуры на любом участке капилляра длиной 30см
• Малая ширина гистерезиса (SD)
• Устойчивость характеристики
• Диапазон настройки уставки −5...+15 °C
• Степень защиты корпуса IP54(65)

Способы применения QAF81.6

Термостат защиты от замораживания может быть использован для инициализации следующих защитных функций:

• остановка вентилятора;
• закрытие заслонки наружного воздуха;
• открытия клапана калорифера на 100 %;
• запуск насоса нагревающего теплообменника;
• отключение чиллера (конденсатора) и увлажнителя;
• подача светового и/или звукового сигнала аварии о замораживании;

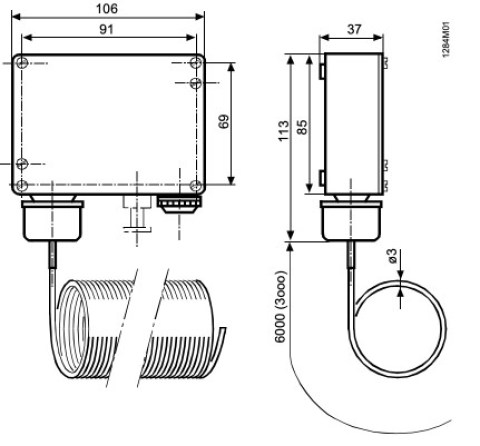

Конструкция QAF81.6

Термостат QAF81.6 состоит из:

• литого алюминиевого корпуса со съёмной крышкой,
• механического задатчика уставки со шкалой в градусах °C и °F ( с блокировкой задатчика затягивающимся винтом),
• микропереключателя с контактом на переключение,
• чувствительного элемента со сборной мембраной и медным капилляром,
• капилляра, заполненного газом R134a,

Техническое устройство

Термостат QAF81.6 запускается, когда температура падает ниже выбранной уставки на длине капилляра 30см.

Автоматический сброс происходит, когда температура превышает уставку снова.

Газонаполненный капилляр (R134a), соединенный с диафрагмированной камерой, представляют собой измерительный элемент, который механически связан с микро переключателем. Температура измеряется по всей длине капилляра.

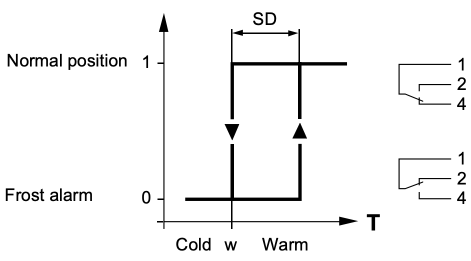

Обозначения:

• SD Дифференциал переключения
• T Температура воздуха
• w Выбранная уставка

Соединительные клеммы QAF81.6

Обозначения

• 1 – 2 Авария замораживания / КЗ цепи датчика
• 1 – 4 Нормальный режим работы
