Краткое описание

Управление системами с подключением к районному теплоснабжению, обогревом пространства и нагревом ГВС.
Оптимизация управления температурой в сетях с контуром районного теплоснабжения.

Особенности систем

• 1 насос в контуре отопления, управление температурой подачи, варианты компенсации: по погоде / по погоде и температуре в помещении / по температуре в помещении
• Нагрев ГВС:
• Накопительный бак и внутренний теплообменник с 1 датчиком температуры в баке
• Насос подпитки

Рабочее напряжение	AC 230 V
Частота	50 Гц
Потребляемая мощность	5.5 ВА
Аналоговый вход, сигнальный	LG-Ni1000 , NTC 575
Дискретные выходы	3 × AC 230 V 1(1) A, 1 × AC 230 V 2(2) A

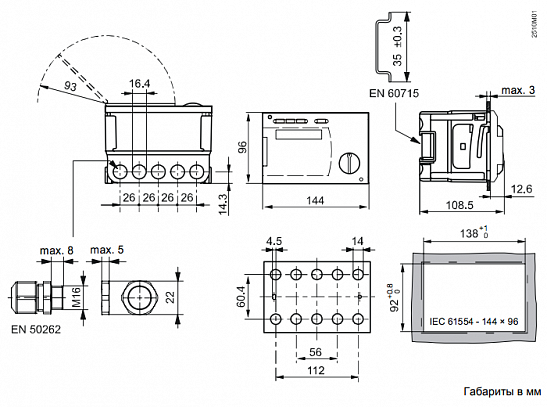

Размеры (Ш х В х Г)	144 x 96 x 109 мм

Применение

Для использования в системах районного отопления с коммуникацией по протоколу Modbus. Подходит для одного контура отопления с ГВС проточного или накопительного типа. Установки: Применяется для отопительных систем, такие как радиаторы, конвекторы, обогрев пола и потолка, и т.д.

Функции

Регулирование контура отопления:

• Температурное регулирование подающей, с погодной компенсацией, смесительным 3-ходовым клапаном с приводом

• Температурное регулирование подающей, с учетом температуры в помещении, с погодной компенсацией, смесительным 3-ходовым клапаном с приводом

• Температурное регулирование подающей, с компенсацией температуры в помещении, смесительным 3-ходовым клапаном с приводом

• Регулирование общего протока в зависимости от нагрузки


ГВС:

• Нагрев ГВС с помощью теплообменников в накопительной емкости

• Проточная система ГВС с теплообменником с или без смесительного регулирующего клапана во вторичном контуре

• Нагрев ГВС с помощью электронагревателя и солнечного коллектора

Дополнительные функции:

• Быстрый выход на режим

• Автоматическое ограничение отопления (функция ЭКО) • Защита от заморозки (для зданий, установок и ГВС)
• Годовое расписание с праздничными днями, с автоматической сменой лето/зима
• Независимые расписания для отопления помещений и ГВС
• Периодическое включение насосов
• Функция холостого отопления в случае проточной системы ГВС через параллельные теплообменники
• Датчик протока с настраиваемым пределом, защита от выхода из строя и сезонная адаптация
• Максимальное ограничение дифференциала обратки (DRT-ограничение)
• Тесты реле и датчиков
• Удаленное управление с помощью комнатного модуля
• Функция подпитки
• Коммуникация Modbus

Техническая конструкция RVD120-A

Функции:

Контроллер RVD120 имеет 3 запрограммированные установки. Задайте нужный тип установки при наладке. Требуемые функции, установки и отображение будет установлено автоматически. Параметры, не относящиеся к заданной установке не будут отображаться.

ТИПЫ УСТАНОВОК:

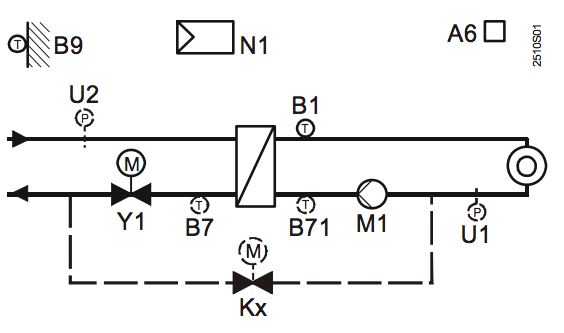

Тип установки 1: отопительный контур без ГВС:

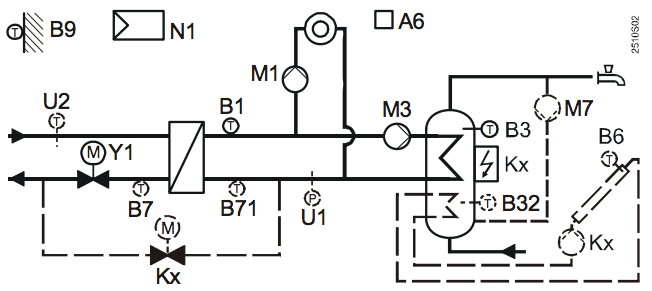

Тип установки 2: отопительный контур с ГВС (накопительная емкость):

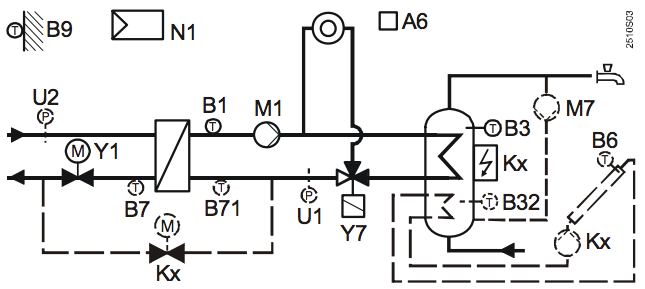

Тип установки 3: отопительный контур с ГВС (накопительная емкость):

Легенда

1. A6 - Комн.модуль / комн.датчик
2. B1 - Датчик на подаче (регулир.переменная)
3. B3 - Датчик ГВС / накопительная емкость датчик 1
4. B7 - Датчик обратки в первич.контуре
5. B71 - Универсальный датчик
6. B9 - Наружный датчик
7. M1 - Насос отопит.контура
8. M3 - Насос загрузки ГВС
9. M - Внешний цирк.насос
10. N1 - Контроллер
11. Y1 - 2-ходовой клапана обратке первичн.контура
12. Y5 - 2-ходовой / смесительный клапан
13. Y7 - Переключающий клапан / смесительный клапан

Схема подключения RVD120

Низковольтная сторона:

Сторона высокого напряжения (1 привод и 2 насоса или 1 привод, 1 насос и 1 переключающ.клапан):

Легенда

1. A6 - Комн.модуль / комн.датчик
2. B1 - Датчик на подаче (регулир.переменная)
3. B3 - Датчик ГВС / накопительная емкость датчик 1
4. B7 - Датчик обратки в первич.контуре
5. B71 - Универсальный датчик
6. B9 - Наружный датчик
7. M1 - Насос отопит.контура
8. M3 - Насос загрузки ГВС
9. M - Внешний цирк.насос
10. N1 - Контроллер
11. Y1 - 2-ходовой клапана обратке первичн.контура
12. Y5 - 2-ходовой / смесительный клапан
13. Y7 - Переключающий клапан / смесительный клапан

Замечания по утилизации:

Согласно European Directive 2002/96/EC (WEEE) устройство классифицируется как электронное и не может быть утилизировано как бытовые отходы. При утилизации необходимо соблюдать местные законы и правила.

Логистическая информация

Длина упаковки, см	13,9
Ширина упаковки, см	15,2
Высота упаковки, см	11,3
Вес, кг	0,823

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
