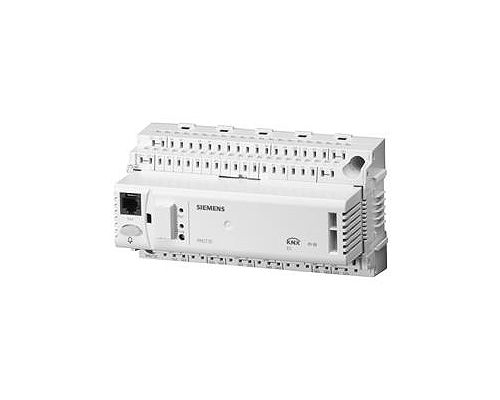

Краткое описание

Модульный контроллер отопления со встроенными функциями управления и контроля для:

• До 6 котлов, многоступенчатых или модулирующих горелок
• Первичный контоль, отопительный контур
• Протестированные, стандартные приложения (см. Каталог приложений)
• Гибкая конфигурация
• Контроль с отдельной панели управления (Clear-text) накладной или выносной
• Встроенная коммуникация по шине KNX
• Не требуется инструмент для ввода в эксплуатацию

RMK770-1 поддерживает языки: английский, немецкий, французский, итальянский, испанский, португальский, голландский, датский, финский, норвежский, шведский, польский, чешский, венгерский, русский, словацкий, болгарский, греческий, румынский, словенский, Хорватский, турецкий.

Модули расширения дополняют контроллер каскада котлов и предлагают дополнительные функции. Они подключаются к контроллеру через штекерные разъемы. Модули расширения не работают автономно. Управление устройством начиная от ввода в эксплуатацию и до работы конечного пользователя может быть выполнено через панель управления.
Доступные модули расширения:

• 3 универсальных модуля RMZ785
• 3 универсальных модуля RMZ787
• 3 универсальных модуля RMZ788
• 3 универсальных модуля RMZ789

Одновременно с контроллером каскада котлов можно использовать только 3 модуля расширения.

Доступные панели управления:

• Накладная RMZ790
• Выносная RMZ791
• Сетевая RMZ792

Рабочее напряжение	AC 24 В
Частота	50/60 Гц
Потребляемая мощность	12 ВА
Коммуникация	KNX (KNX TP1)
Колич. аналоговых выходов	2
Аналоговый выход, сигнальный	DC 0...10 V
Аналоговый выход, ток	Max. 1 мA
Колич. дискретных входов	2
Дискретные входы	Беспотенциальный входной сигнал
Дискретный вход, контакт состояния	5 мA, DC 15 В
Универсальный вход, сигнальный	T1 (PTC) , Pt1000 , Сухой контакт , LG-Ni1000 , DC 0...10 V, 2 x LG-Ni1000 , 1000...1175 Ohm, 0...1000 Ohm
Колич. универсальных входов	8
Колич. дискретных выходов	7
Дискретный выход, ток коммутируемой цепи	AC 19...250 В
Дискретный выход, ток коммутируемой цепи	4 (3) A
Класс защиты	IP20
Размеры (Ш х В х Г)	173 × 90 × 80 мм

Логистическая информация

Длина упаковки, см	10,1
Ширина упаковки, см	18,3
Высота упаковки, см	9,9
Вес, кг	0,578

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
