Контроллеры систем вентиляции и отопления

images/catalog/product/rlu220
product_4889_2

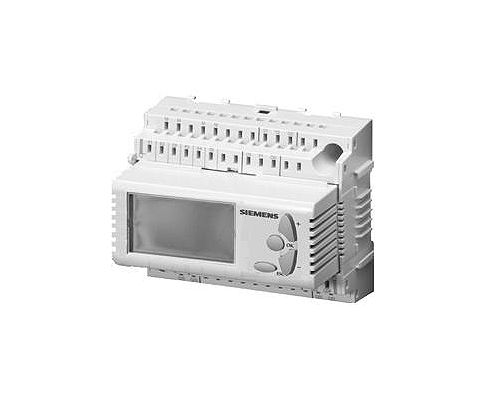

RLU220: УНИВЕРСАЛЬНЫЙ КОНТРОЛЛЕР, 1 КОНТУР РЕГУЛИРОВАНИЯ, 2 АНАЛОГОВЫХ ВЫХОДА

Есть в наличии

34440,00 руб
34440 руб.
Цена указана без НДС
Количество

Краткое описание

  • Запрограммированные, протестированные приложения
  • Гибкая конфигурация
  • Управление различными переменными: температурой, абсолютной / относительной влажностью, давлением / перепадом давления, скоростью воздушного потока, качеством воздуха в помещении и т.д.
  • Регуляторы с несколькими последовательностями и P-, PI- или PID-регулированием
  • Встроенные элементы управления
  • Для конфигурирования не требуется дополнительных устройств (сервисный комплект опционально)
Рабочее напряжение AC 24 V
Частота 50/60 Гц
Колич. контуров регулирования 1
Колич. универсальных входов 4
Колич. аналоговых выходов 2
Аналоговый выход, сигнальный DC 0...10 V
Аналоговый выход, ток Max. 1 мA
Колич. дискретных входов 1
Дискретный вход, контакт состояния 5 мA, DC 15 V
Универсальный вход, сигнальный 0...1000 Ohm, 1000...1175 Ohm, DC 0...10 V, Сухой контакт , LG-Ni1000 , Pt1000 , T1 (PTC) , 2 x LG-Ni1000
Колич. дискретных выходов 0
Дискретный выход, ток коммутируемой цепи AC 19...265 V
Дискретный выход, ток коммутируемой цепи 4 (3) A
Класс защиты IP20

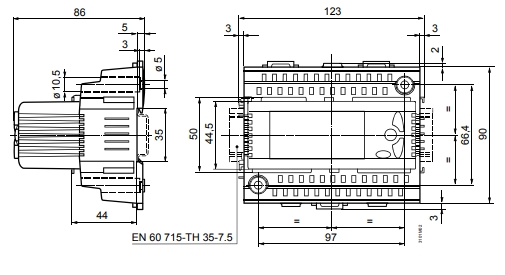

Размеры (Ш х В х Г) 123 x 90 x 86 мм

Применение

Для использования в системах вентиляции, кондиционирования и холодоснабжения. Контроллеры разработаны для управления следующими параметрами: температура, относительная/абсолютная влажность, давление/перепад давления, поток воздуха, качество воздуха в помещении и энтальпия.

Функции

Режимы работы:

  • Выбор режимов работы: Комфорт, Экономия, Защита
  • Отображение текущего режима работы (Комфорт, Экономия, Защита)

Уставки:

  • Для каждого контура управления: Индивидуально настраиваемые уставки обогрева и охлаждения для режимов работы Комфорт и Экономия
  • Изменение уставки температуры при помощи комнатного модуля или задатчика
  • Для каждого контура управления: Изменение уставки при помощи удалённого задатчика (активного или пассивного)
  • Уставка комнатной температуры с компенсацией лето / зима
  • Для каждого контура управления: Переключение уставки в зависимости от сигнала от датчика, выбранных точек включения и выключения

Универсальные входы:

  • Пассивного или активного сигнала для измеренных значений (°C, %, ---)
  • Дискретного сигнала (сухой контакт)

Функции управления и наблюдения:

  • Универсальный регулятор с 2 последовательностями нагрева и 2 последовательностями охлаждения может использоваться как контроллер с режимами P-, PI или PID, или как дифференциальный контроллер
  • Контроллер может быть сконфигурирован как каскадный контроллер для температуры в комнате /на притоке с ограничением температуры притока
  • Управление температурой при помощи комбинированных воздушных заслонок
  • Блокировка любой из последовательностей.
  • Цифровой вход (предела для нагрева с контроллера обогрева) для изменения стратегии управления (каскадное регулирование), конфигурируемый.
  • Управление многоступенчатым устройством со ступенчатым переключателем, с максимум 6 ступенями и модулирующим выходом.
  • Управление последовательным многоступенчатым устройством со ступенчатым переключателем, с максимум 6 ступенями и модулирующим выходом.

Техническое устройство RLU220

Каждый контроллер содержит до 45 запрограммированных приложений. При наладке вводится соответствующий базовый тип. При этом активируются все необходимые функции и параметры. Функции, которые не требуются, автоматически отключаются.
Дополнительно, любой универсальный контроллер имеет 2 шаблона приложения:

  • 1 для базового типа A (контроллер для вентиляции)
  • 1 для базового типа U (универсальный контроллер)

При помощи встроенной панели оператора или сервисного комплекта OCI700.1 можно выполнить:

  • Активацию запрограммированного приложения (см. "Стандартные запрограммированные приложения")
  • Изменение стандартных приложений
  • Свободную конфигурацию приложений
  • Оптимизацию настроек контроллера

Механическое устройство RLU220

Универсальный контроллер состоит из базы с клеммниками и функциональной части со встроенными элементами управления. База с клеммниками может быть закреплена на DIN-рейке или шурупами к гладкой поверхности и состоит из пластикового корпуса с 2 уровнями клемм. Функциональная часть вставляется в базу. Функциональная часть состоит из пластикового корпуса, содержащего печатную плату.

Элементы управления и подключения:


Легенда

1. Кнопка OK для подтверждения выбранного меню или значения
2. Кнопка навигации вверх (+) для выбора меню или изменения значения
3. Кнопка навигации вниз (-) для выбора меню или изменения значения
4. Кнопка ESC для возврата в предыдущее меню или сброса введённого значения
5. Коммуникация для сервисного комплекта (RJ45-разъем)
6. Дисплей
7, Зажим для монтажа на рейку
8. Средство фиксации кабеля
9. Место для крышки терминала

Схемы подключений RLU220:

Схема подключения 1: Часть измерительной схемы для основных и дополнительных резистивных датчиков:

Схема подключения 2: Часть измерительной схемы для активных датчиков:

Схемы подключения 3 и 4: Часть схемы для датчиков CO2 /VOC с/без процессора для вентиляции:

Схема подключения 5:

Клеммы:


К каждому клеммнику может быть подключен только 1 одножильный или 1 многожильный провод.

Примечание к изделию

Замечания по инжинирингу:

  • Контроллеру необходимо питание AC 24 В. Рабочее напряжение должно удовлетворять требованиям SELV/PELV (слаботочное напряжение)
  • Используемые трансформаторы должны быть изолированы, согласно EN 60 742 или EN 61 558-2-6.
  • Переключатели и заземление должны соответствовать местным стандартам.
  • Кабели датчиков должны идти отдельно от проводов, питающих вентиляторы, приводы, насосы и т. д.
  • Рекомендуется использовать стандартные приложения. Нестандартные приложения потребуют дополнительной настройки и отладки

Замечания по монтажу:


  • Контроллеры и модули расширения предназначены для: Монтажа в стандартный DIN шкаф 43 880, Монтажа на стену, на рейку по EN 50 022-35x7.5, Монтажа на стену, при помощи 2 шурупов – Монтаж на дверцу шкафа управления с рамкой ARG62.201
  • Не разрешён монтаж в сырых и влажных помещениях. Должны быть соблюдены допустимые условия окружающей среды.
  • Обесточьте систему для подключения контроллера
  • Функциональную часть можно не вынимать из базы для монтажа!
  • Все слаботочные клеммники расположены на верхней части контроллера, а для работы с высоким напряжением – на нижней
  • Каждый клеммник (пружинный) может вмещать только один одножильный провод или один многожильный. Для подключения провода должны быть зачищены на 7 - 8 мм. Для подключения и отключения кабеля к пружинному клеммнику необходима шлицевая отвёртка размера 1. При помощи отвертки клеммник разжимается и кабель вводится или выводится в отверстие.
  • Контроллер снабжён руководством по установке и монтажу

Замечания по наладке:

  • Конфигурация и параметры стандартных приложений, предлагаемых контроллером могут быть изменены в любое время обслуживающим персоналом, обученным работе с HVAC-системами и имеющим соответствующие права доступа локально или при помощи сервисного набора
  • В процессе наладки приложения все выходы контроллера деактивируются и переводятся в отключенное состояние
  • По завершении наладки контроллер автоматически запускается в работу
  • После выхода из меню наладки, периферийные устройства, подключенные к универсальным входам (включая модули расширения) автоматически проверяются. В случае отсутствия, в контроллере возникнет тревожное сообщение
  • Если были выполнены особые настройки приложения, их рекомендуется внести в документацию и один экземпляр хранить в шкафу управления.
  • Последовательность действий при подключении контроллера к установке описана инструкции по установки и монтажу.

Замечания по утилизации:

Согласно European Directive 2002/96/EC (WEEE) устройство классифицируется как электронное и не может быть утилизировано как бытовые отходы. При утилизации необходимо соблюдать местные законы и правила.

Логистическая информация

Длина упаковки, см 10,7
Ширина упаковки, см 12,5
Высота упаковки, см 10,1
Вес, кг 0,395

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год

Официальный предстовитель Siemens


Артикул RLU220
Название линейки Synco
Количество контуров регулирования 1
Дискретный вход, контакт состояния 5 мA
15 В
Аналоговый выход, сигнальный DC 0...10 В
Аналоговый выход, ток Макс. 1 мA
Универсальный вход, сигнальный 0...1000 Ом
1000...1175 Ом
DC 0...10 В
Сухой контакт
LG-Ni1000
Pt1000
T1 (PTC)
2 x LG-Ni1000
Количество аналоговых выходов 2
Количество дискретных входов 1
Срок гарантии, лет 1
Страна происхождения Швейцария
Тип устройства Контроллеры
Типовое применение Вентиляция
Тип контроллера Конфигурируемый (со встроенной программой)
Рабочее напряжение AC 24 В
Дискретный выход, ток коммутируемой цепи AC 19…265 В
Количество универсальных входов 4
Класс IP IP20
