Краткое описание

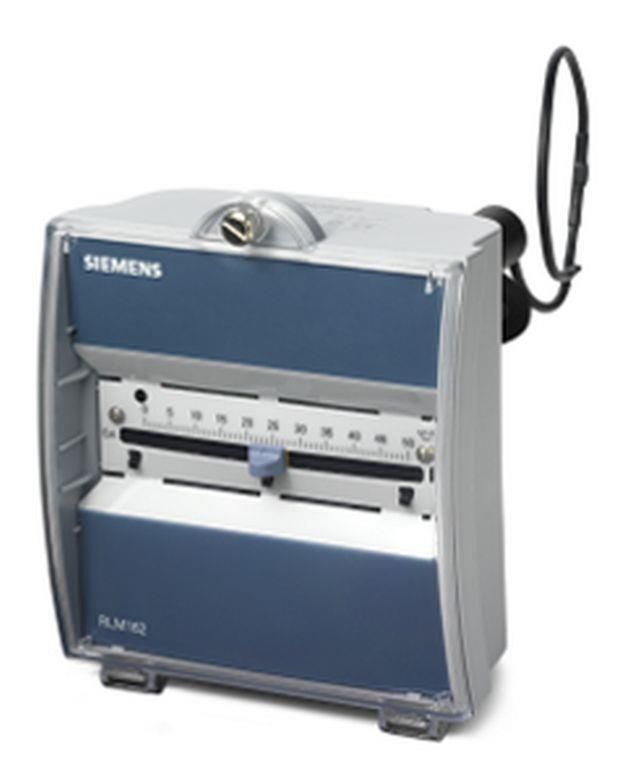

Компакнтый электронный контроллер со встроенным датчиком температуры в воздуховоде и задающим устройством в одном корпусе. Предназначен для монтажа на установку. Для работы требуется только подать питание и подключить исполнительные механизмы. Поставляется с монтажным фланцем.

Применение:
Контроллер температуры с 1 или 2 выходными сигналами DC 0...10 В. RLM162 используется для управления и ограничения температуры вытяжного или приточного воздуха в небольших установках ОВК:

• Рестораны, конференц-залы, склады
• Аудитории
• Вместе с центральным кондиционером

Подключаемые устройства:

• Приводы клапанов нагрева (или охлаждения)
• Приводы воздушных заслонок
• Ступенчатые агрегаты или токовые клапаны электрокалориферов
• Преобразователи сигналов
• Охладители прямого действия

Особенности:

• Дополнительный дискретный выход
• Компенсация по датчику наружной температуры
• Подключение удалённого задатчика
• P- или PI-регулирование
• Сервисные режимы
• Режимы нагрева или охлаждения
• Сдвиг уставки по внешнему сигналу
• Переключение нагрев / охлаждение по внешнему сигналу

Рабочее напряжение	AC 24 В
Частота	50/60 Гц
Потребляемая мощность	2 ВА
Диапазон задания уставки	0...10 K
Диапазон задания уставки	0...50 °C
Аналоговый вход, сигнальный	LG-Ni1000 , 0...1000 Ohm, DC 0...10 V
Колич. аналоговых выходов	2
Аналоговый выход, сигнальный	DC 0...10 V
Аналоговый выход, ток	Макс. 1 мA
Дискретный вход, контакт состояния	DC 6...15 В
Релейные выходы	НО контакт, беспотенциальный
Дискретный выход, ток коммутируемой цепи	AC 24...230 В
Дискретный выход, ток коммутируемой цепи	2 A
Дискретный выход, напряжение переключения	-
Дискретный выход, ток коммутируемой цепи	-
Длина измерительного элемента	400 мм
Способ монтажа	Фланец
Класс защиты	IP65
Размеры (Ш х В х Г)	125 × 152 × 78 мм

Логистическая информация

Длина упаковки, см	16
Ширина упаковки, см	25
Высота упаковки, см	13
Вес, кг	0,657

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
