Краткое описание

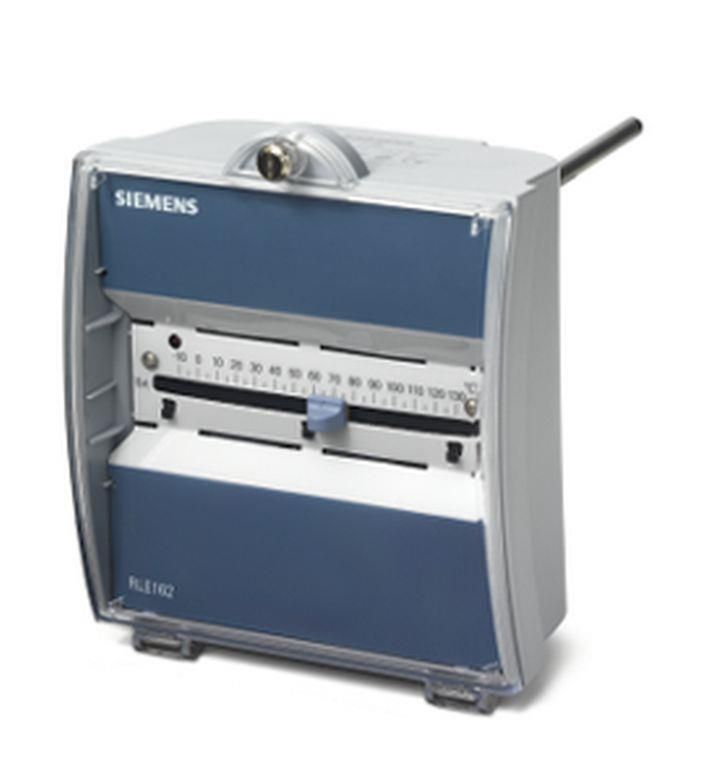

Компактный электронный контроллер с измерительным элементом погружного типа и задающим устройством в одном корпусе. Предназначен для монтажа на установку. Для работы требуется только подать питание и подключить исполнительные механизмы. Поставляется с монтажным фланцем.

Применение:
Контроллер температуры с 1 или 2 выходными сигналами DC 0...10 В и дополнительным реле. RLE162 используется для управления и ограничения температуры горячей воды в системах отопления или охлаждения:

• Управление температурой ГВС
• Управление температурой подачи
• Теплообменники в закрытом контуре
• Теплообменники в установках ОВК
• Управление температурой хладагентов

Особенности:

• Верхнее или нижнее ограничение температуры
• Дополнительный дискретный выход
• Компенсация по датчику наружной температуры
• Подключение удалённого задтчика
• P- или PI-регулирование
• Сервисные режимы
• Режимы нагрева или охлаждения
• Сдвиг уставки по внешнему сигналу
• Опциональная функция легионеллы

Рабочее напряжение	AC 24 В
Частота	50/60 Гц
Потребляемая мощность	2 ВА
Диапазон задания уставки	0...60 K
Диапазон задания уставки	-10...130 °C
Аналоговый выход, сигнальный	DC 0...10 V
Аналоговый выход, ток	Макс. 1 мA
Аналоговый вход, сигнальный	LG-Ni1000 , 0...1000 Ohm, DC 0...10 V
Колич. аналоговых выходов	2
Дискретные входы	Беспотенциальный вход
Дискретный вход, контакт состояния	DC 3...6 мА , DC 6...15 В
Релейные выходы	НО контакт, беспотенциальный
Дискретный выход, ток коммутируемой цепи	AC 24...230 В
Дискретный выход, ток коммутируемой цепи	2 A
Глубина погружения	130 мм
Класс PN	PN 10
Класс защиты	IP65
Размеры (Ш х В х Г)	125 × 152 × 78 мм

Логистическая информация

Длина упаковки, см	16,4
Ширина упаковки, см	25,3
Высота упаковки, см	13,7
Вес, кг	0,72

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
