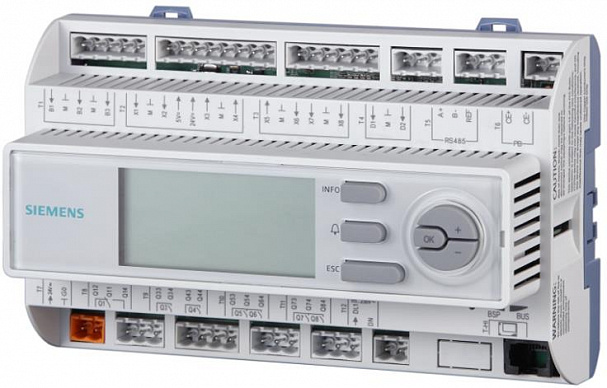

Краткое описание

Контроллеры Climatix POL424.70/STD оптимизированы для работы со встроенным HMI для вентиляционных установок, кровельных установок, чиллеров и тепловых насосов, доступны для отображения, конфигурации и эксплуатации агрегатов.

Особенности POL424.70/STD

Контроллеры Climatix POL424.70/STD обладают следующими основными характеристиками:

• 6 предопределенных клавиш и упорядоченные пиктограммы для удобства управления
• Удобный сегментированный ЖК-интерфейс FSTN с синей подсветкой
• 5-значный символьный дисплей
• Специализированные пиктограммы для установки HVAC
• Программируемые атрибуты пиктограмм с помощью инструментов Climatix
• Сгруппированные параметры для удобного индекса
• Электропитание AC 24V или DC 24V
• Бортовые источники питания постоянного тока 24 В и постоянного тока 5 В для активных датчиков
• 3 аналоговых входа для датчика температуры
• 2 конфигурируемых входа как цифровой вход / вход DC 0...10 В / температурный датчик
• 3 конфигурируемых  аналоговых выхода DC 0...10 В / цифрового выхода для автономного питания
• 4 цифровых входа для беспотенциальных контактов
• 1 цифровой вход для беспотенциального контакта / измерения скорости вращения вентилятора
• 1 цифровой вход с гальванической развязкой (AC 115...230 В)
• 5 релейных выходов (4 нормально разомкнутых контакта, 1 переключающий тип)
• 2 симисторных выхода (AC 24 В / 115 В / 230 В) или 2 релейных выхода (нормально замкнутые контакты)
• Встроенный Modbus RTU через RS485 для связи с шинами сторонних производителей
• Технологическая шина для сетевых функций (на основе протокола KNX)
• Локальный сервисный разъем для пользовательского интерфейса и инструментов ПК (с поддержкой USB)
• Интерфейс SD-карты для обновления приложений и операционной системы
• Диапазон рабочих температур -20...60 °C
• Для облегчения ввода в эксплуатацию имеются мощные сервисные инструменты

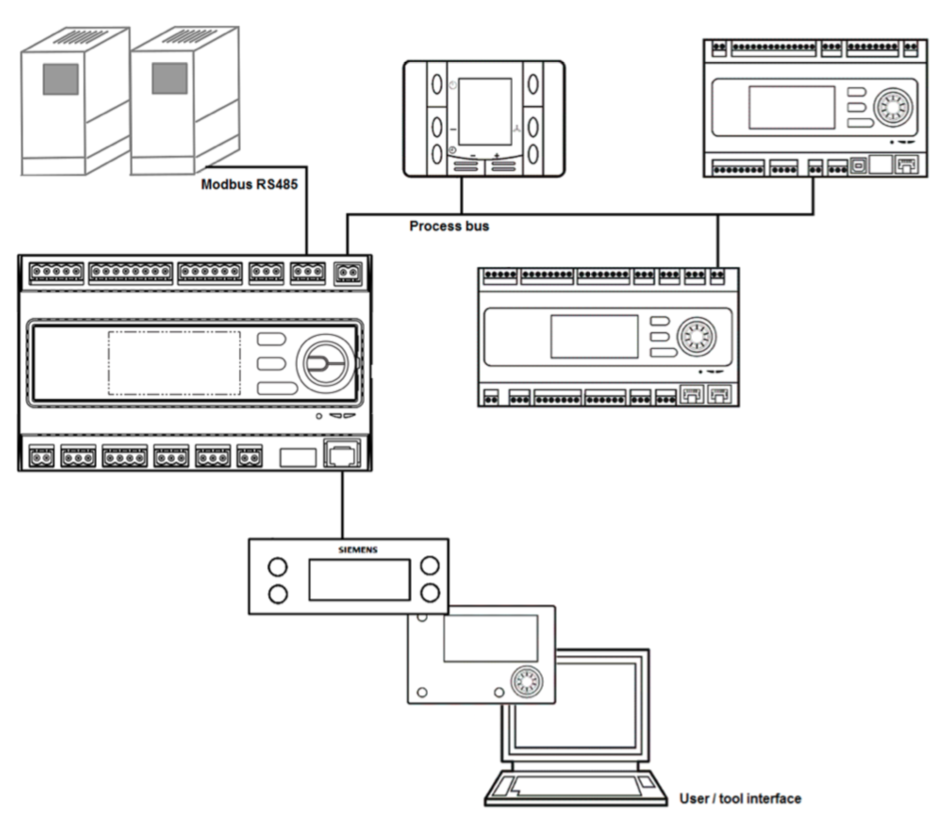

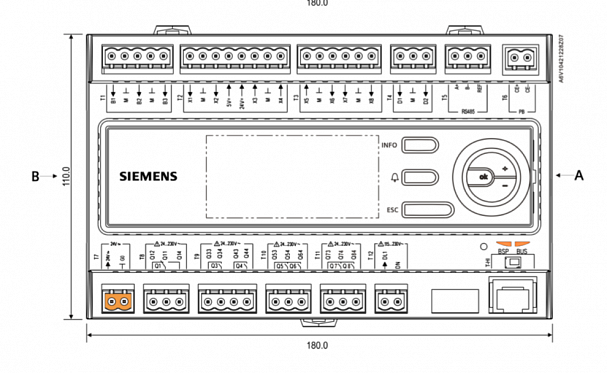

Топология POL424.70/STD

Применение ЖК-дисплея

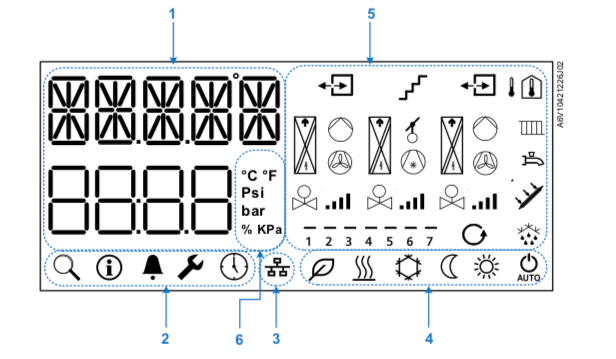

ЖК-дисплей FSTN разделен на несколько логических блоков, содержащих символы и знаки, связанные с определенными рабочими состояниями, для предоставления информации в режиме реального времени.
Все пиктограммы могут быть запрограммированы со следующим состоянием через SCOPE и SAPRO (независимо от того, управляет ли приложение встроенным HMI):

• Неподвижное отображение
• Мирцание в интервале 500 мс
• Не отображается

№	Обозначение
1	Сегмент символов - текст, состоящий из символов
2	Сегмент меню - главное меню конфигурации
3	Сегмент связи - мигающий значок указывает на проблему связи
4	Сегмент режима - отображаемый значок указывает на работающий режим
5	Сегмент устройства - отображаемый значок указывает на то, что устройство работает
6	Сегмент инженерных единиц - отображаемый значок указывает на единицу измерения величины
