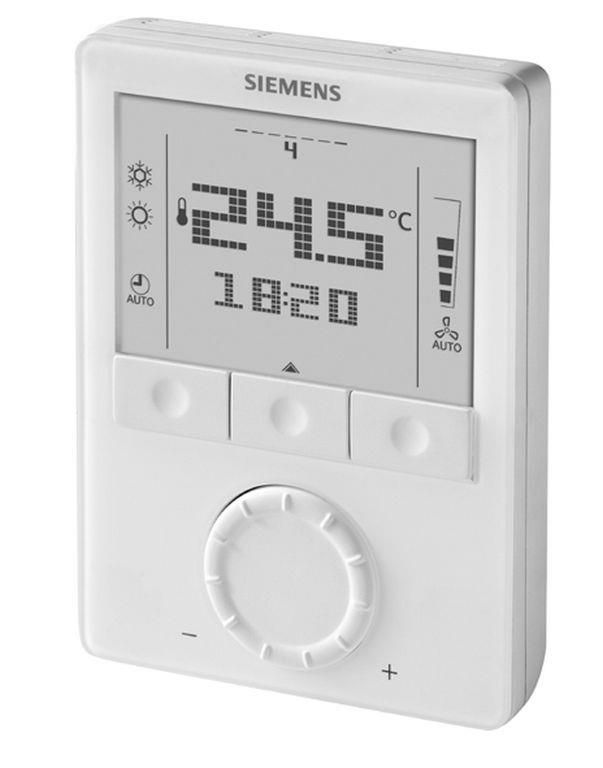

RDG160T RDG160T
RDG160T
product_4748_2

RDG160T: Термостат комнатный ДЛЯ ФЭНКОЙЛОВ (ВЕНТИЛЯТОРЫ С ЕС-ДВИГАТЕЛЯМИ И 3-СКОРОСТНЫЕ), ТЕПЛОВЫХ НАСОСОВ И УНИВЕРСАЛЬНЫХ ПРИЛОЖЕНИЙ ОВК‚ AC 24 V‚ ВЫХОДЫ DC 0...10 В ИЛИ ВКЛ./ВЫКЛ

Комнатный электронный термостат (регулятор температуры) для фенкойлов и конвекторов. Управление: привод клапана - 0-10 В, вентилятор - 0-10 В. Напряжение: AC/DC 24 В
Цена указана без НДС

Краткое описание

  • Режимы работы: Авто таймер, Комфорт, Энергосбережение и Защита от замерзания
  • Режим автотаймера с 8 программами
  • 2-позиционный или DC 0...10 В выходной сигнал
  • управление 3-скоростноым или ECM вентилятором
  • Автоматический или ручной выбор скорости вентилятора
  • 3 многофункциональных входа для контакта ключа карточки, датчик температуры комнаты / температуры обратки воздуха (QAH11.1, QAA32), переключение нагрев / охлаждение, переключение режимов работы, оконный контакт вкл/выкл, Контроль точки росы, включение электрического нагревателя, контакт аварии, Датчик температуры приточного воздуха
  • Автоматическое или ручное переключение режимов работы нагрев / охлаждение
  • Настраиваемые параметры управления
  • Минимальное и максимальное ограничение уставки
  • Инфракрасный приемник дистанционного управления
  • Дисплей с подсветкой
  • Авто таймер может быть отключен


Доступные приложения:
  • 2-трубная система
  • 2-трубная система с электронагревателем
  • 2-трубная система и радиатор / теплый пол
  • 4-трубная система
  • 2-ступенчатая система нагрева или охлаждения
Рабочее напряжение AC 24 В , DC 24 В
Потребляемая мощность 2 VA / 1 Вт
Рабочий диапазон AC 24 В , DC 24 В
Диапазон задания уставки 5…40 °C
Дифференциал переключения Heating: 0.5…6 K; Cooling: 0.5…6 K
Колич. аналоговых входов 2
Аналоговые выходы Клапан, эл. нагреватель: 2 , Вентилятор: 1 (ECM)
Колич. аналоговых выходов 3
Аналоговый выход, сигнальный DC 0...10 V
Аналоговый выход, ток Клапан, эл. нагреватель: макс. ±1 мA, Вентилятор: макс. ±5 мA
Колич. дискретных входов 1
Релейные выходы Вентилятор: 1 или 3- скоростной , Клапан: Н.О. контакт , Эл. нагрев или стороннее оборудование: Н.О. контакты
Колич. дискретных выходов 3
Дискретный выход, ток коммутируемой цепи AC 24…230 В
Дискретный выход, ток коммутируемой цепи 5 (4) A
Способ монтажа Wall mounting with screws
Класс защиты IP30

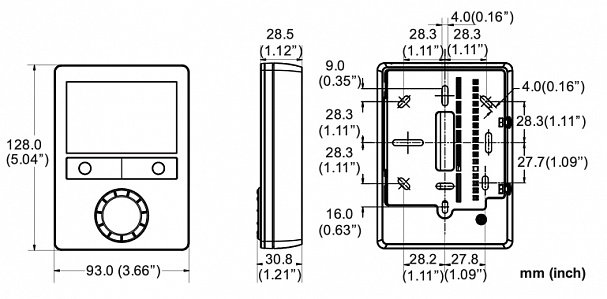

Размеры (Ш х В х Г) 93 x 128 x 30.8 мм

Функции

  • Поддержание комнатной температуры с помощью встроенного датчика температуры или внешнего помещения датчик температуры / температуры возвратного воздуха
  • Автоматическое или ручное переключение между режимами нагрева и охлаждения
  • Выбор приложений с помощью DIP-переключателей · Выбор режима работы с помощью кнопки режима работы на термостате
  • 1-скоростное, 3-скоростное или DC 0… 10 В управление вентилятором (автоматическое или ручное)
  • Отображение текущей температуры помещения или заданного значения в ° C и / или ° F
  • Ограничение минимальной и максимальной уставки · Блокировка кнопок (автоматическая или ручная)
  • 1 цифровой вход, свободно выбираемый для:
  • - Контакт переключения режима работы (карта-ключ)
    - Автоматический переключающий контакт нагрев / охлаждение
    - Включение электрического обогревателя
    - Датчик точки росы
    - Вход неисправности
  • 2 многофункциональных входа, свободно выбираемых для:
  • - Контакт переключения режима работы (карта-ключ)
    - Датчик автоматического переключения нагрева / охлаждения
    - Температура наружного воздуха в помещении или температура рециркулирующего воздуха
    - Датчик точки росы - Включение электрического обогревателя
    - Вход неисправности
    - Датчик температуры приточного воздуха (RDG160T)
  • Усовершенствованная функция управления вентилятором, например, ускорение вентилятора, запуск вентилятора, выбор режима работы вентилятора (включить, отключить или в зависимости от режима нагрева или охлаждения)
  • Функция продувки вместе с 2-ходовым клапаном в 2-трубной системе переключения
  • Напоминание о чистке фильтров
  • Ограничение температуры теплого пола
  • Ограничение минимальной и максимальной температуры приточного воздуха (RDG160T)
  • Повторная загрузка заводских настроек для ввода в эксплуатацию и параметров управления
  • 7-дневная временная программа: 8 программируемых таймеров для переключения между комфортным и Экономичный режим RDG160T
  • Инфракрасный пульт дистанционного управления RDG160T
  • Выбираемая функция реле (RDG160T)
  • - Для отключения внешнего оборудования в режиме защиты.
    - Для включения внешнего оборудования (например, насоса) во время запроса H / C
    - Последовательность нагрева / охлаждения на выходе
  • Часы запаса хода на 48 часов при сбое питания на RDG160T

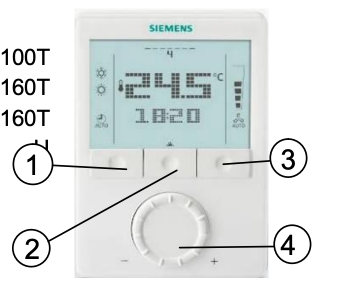

Работа и настройки RDG160T


  1. Переключатель режима работы / Esc
  2. Кнопка для ввода времени и установки таймеров.
  3. Переключатель режима вентилятора / OK
  4. Поворотная ручка для настройки уставки и параметров

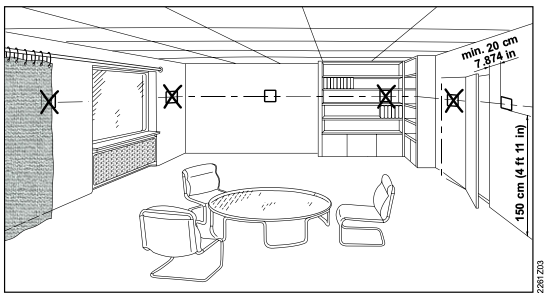

Монтаж и установка RDG160T

Не устанавливайте на стене в нишах или книжных полках, за занавесками, выше или вблизи источников тепла. источников или подвержены прямому солнечному излучению. Установите примерно на 1,5 м (5 футов) над пол.


Комнатный термостат должен устанавливаться в чистом, сухом помещении и запрещен подвергается воздействию капель или брызг воды.

Соблюдайте местные правила по подключению, защите и заземлению термостата.

Предупреждение!Отсутствует внутренняя защита линий питания внешних потребителей (Q1, Q2, Q3, Yx или Yxx). Опасность пожара и травм из-за короткого замыкания!

Ввод в эксплуатацию

  • Перед установкой выберите приложение с помощью DIP-переключателей на задней панели термостата. передний корпус к монтажной пластине.
  • Включите термостат после успешного подключения к сети. В термостат начинает сбрасываться, и все сегменты ЖК-дисплея мигают, указывая на то, что сброс был выполнен верный.

После сброса, который занимает около 3 секунд, термостат готов к вводу в эксплуатацию.квалифицированным персоналом HVAC. Параметры управления термостатом могут быть установлены для обеспечения оптимальная производительность всей системы (см. Базовую документацию P3181).

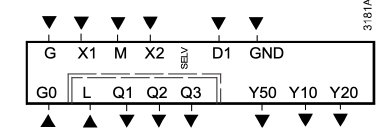

Клемма подключения RDG160T


  • L, N Рабочее напряжение AC 230 В
  • G, G0 Рабочее напряжение AC / DC 24 В Примечание. Для 24 В пост. Тока: G0 = -; G = +
  • X1, X2 Многофункциональный вход для датчика температуры (например, QAH11.1) или беспотенциальный переключатель Заводская установка: - X1 = внешний датчик температуры помещения - X2 = датчик или переключатель для нагрева / охлаждения переход Изменение настройки: параметры P38, P40
  • M Измерительная нейтраль для датчика и переключателя
  • D1, GND Многофункциональный вход для беспотенциального переключателя. Заводская установка: переключение рабочего режима контакт Изменение настройки: параметр P42
  • Q1 Управление выходной скоростью вентилятора "низкая"
  • Q2 Регулировка выходной скорости вентилятора "средняя"
  • Q3 Управление выходной скоростью вентилятора "высокая"
  • Y1… Y4 Управляющий выход «Клапан» 230 В перем. Тока (НЕТ, для нормально открытых клапанов), выход для электронагревателя через внешнее реле
  • Y11, Y21 Управляющий выход «Клапан» 230 В переменного тока для RDG110 Управляющий выход «Клапан» AC 24 В для RDG110U (НЕТ, для нормально открытых клапанов), выход для компрессора или электронагревателя
  • Y12, Y22 Управляющий выход «Клапан» 230 В переменного тока для RDG110 Управляющий выход «Клапан» AC 24 В для RDG110U (NC, для нормально закрытых клапанов)
  • G, G0 Рабочее напряжение AC / DC 24 В Примечание. Для 24 В пост. Тока: G0 = -; G = +
  • L (-N) Выход реле питания Q1… 3 AC 24… 230 В для RDG160T
  • Y10, Y20 Управляющий выход для привода 0… 10 В пост. Тока
  • Y50 Управляющий выход «Вентилятор» DC 0 ... 10 В
  • Q1… 3 Управляющий выход вентилятора, клапана, эл. обогреватель или экс. оборудование

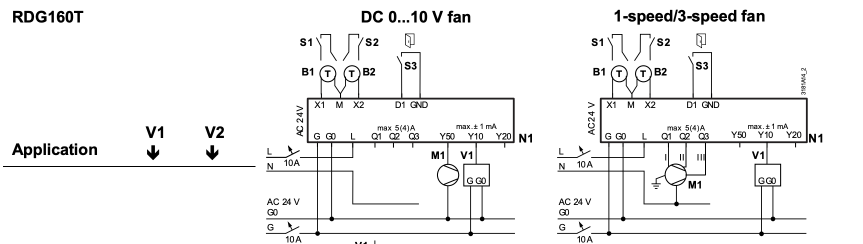

Схема подключения RDG160T


  • N1 Комнатный термостат RDG160T
  • S1 ... S3 Переключатель (карточка-ключ, оконный контакт, присутствие детектор и т. д.)
  • B1, B2 Датчик температуры (температура возвратного воздуха, наружная комнатная температура, датчик переключения, так далее.)
  • YE Электронагреватель макс. 5 А
  • C1, C2 Компрессор 1-й / 2-й ступени
  • M1 1-скоростной или 3-скоростной вентилятор, вентилятор DC 0 ... 10 В
  • V1, V2 Приводы клапанов: вкл. / Выкл., DC 0 ... 10 В, отопление, охлаждение, радиатор, 1-я или 2-я ступень
  • YH Привод клапана отопления
  • YC Привод клапана охлаждения
  • YHC Привод клапана отопления / охлаждения
  • YHC1 / YHC2 1 ст / 2 этап
  • YR Привод радиаторного клапана

Логистическая информация

Длина упаковки, см 10,6
Ширина упаковки, см 14,8
Высота упаковки, см 6,2
Вес, кг 0,343

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год

Официальный предстовитель Siemens

Цвет Белый
Артикул RDG160T
Потребляемая мощность 2 VA / 1 Вт
Рабочее напряжение AC 24 В
DC 24 В
Ручное переключение скоростей вентилятора Да
Количество аналоговых входов 2
Количество дискретных входов 1
Релейные выходы Вентилятор: 1 или 3- скоростной
Клапан: НО контакт
Эл. нагрев или стороннее оборудование: НО контакты
Количество дискретных выходов 3
Дискретный выход, ток коммутируемой цепи 5 (4) A
Дискретный выход, напряжение AC 24…230 В
Способ монтажа Монтаж на стену при помощи шурупов
Аналоговые выходы Клапан, эл. нагреватель: 2
Вентилятор: 1 (ECM)
Аналоговый выход, сигнальный DC 0...10 V
Аналоговый выход, ток Клапан, эл. нагреватель: макс. 1 мA
Вентилятор: макс. 5 мA
Ограничение подогрева пола есть
Срок гарантии, лет 1
Страна происхождения Китай
Варианты внешних датчиков для мультифункциональных входов Ключ-карта, датчик температуры комнаты / температуры обратки воздуха (QAH11.1, QAA32), переключение нагрев / охлаждение, переключение режимов работы, оконный контакт вкл/выкл, Контроль точки росы, включение электрического нагревателя, контакт аварии
Встроенные режимы работы Комфорт
Энергосбережение
Защита от замерзания
Серия RDG
Подсветка экрана Есть
Экран LCD
Количество мультифункциональных входов 3
Наличие расписания 7 дней
Переключение режимов отопление/охлаждение Автоматическое
Ручное
Управление скоростью вентилятора фенкойла/конвектора Автоматическое
Ручное
Тип вентилятора фенкойла/конвектора Управление: 0-10 В
Возможность подключения внешнего датчика температуры Есть
Управление приводом клапана 0-10 В
Тип фенкойла 2-х трубный
4-х трубный
Тип термостата Электронный
Чем управляет термостат Радиатор водяного отопления
Теплый водяной пол
Фенкойл 2-х трубный
Фенкойл 4-х трубный
Тепловой насос
Класс защиты IP30
