Краткое описание

• Режимы работы: Комфорт, Экономия и Защита
• Для приложений нагрева и/или охлаждения
• 2 или 3-точечные управляющие выходы
• Выход для 1- или 3-скоростного вентилятора
• 2 мультифункциональных входа для ключ-карты, внешней комнатной температуры / температуры обратного воздуха (QAH11.1, QAA32), переключения нагрев / охлаждения, оконного контакта вкл/выкл, монитора точки росы, включения электронагревателя, аварийного контакта
• Автоматическое или ручное переключение нагрев/охлаждение
• Настраиваемые параметры управления и запуска
• Минимальное и максимальное ограничение уставки
• Цвет корпуса: белый цвет слоновой кости
• Подсветка дисплея

Доступные приложения:

• 2-трубная система
• 2-трубная система с электронагревателем
• 4-трубная система

Особенности

• Сенсорный экран
• Большой дисплей с подсветкой
• 2P / PI / P-регулирование
• Выходы для 3-точечного управления или Вкл/Выкл
• Выходы для управления 3- или 1-скоростным вентилятором
• 2 многофункциональных входа для контакта считывателя карты, внешнего датчика и т.д.
• Функция мониторинга оконного контакта и датчика присутствия
• Режимы работы: Комфорт, Экономия и Защита
• Автоматическое или ручное управление вентилятором
• Автоматическое или ручное переключение нагрев/охлаждение
• Минимальное и максимальное ограничение уставки температуры в помещении
• Управление по датчику температуры вытяжного воздуха
• Регулируемые параметры управления
• Напряжение питания AC 230 В
• RDF800: Монтаж в круглую коробку, мин. диаметр 60 мм или в квадрат


Применение

Функциональность

• Поддержание температуры в помещении при помощи встроенного датчика или внешнего датчика в помещении/на вытяжке
• Переключение между нагревом и охлаждением (автоматически по внешнему датчику, по сигналу по шине или вручную)
• Выбор режима работы при помощи сенсорного экрана
• Продлённый режим Комфорт
• Отображение текущей температуры в помещении или уставки в °C и/или °F
• Функция блокировки: полной или только уставки
• 2 многофункциональных входа для:

− Оконного контакта
− Датчика присутствия
− Внешнего датчика температуры в помещении или на вытяжке
− Сигнала аварии
− Мониторинга аналогового или дискретного значения
− Датчика автоматического переключения нагрев/охлаждение
− Датчика точки росы
− Сигнала разблокировки электронагревателя

• Продвинутые функции управления вентилятором, такие как: принудительное включение, задержка включения и задаваемый режим работы
• Функция продувки для 2-ходовых клапанов в 2-трубных системах
• Напоминание очистки фильтров (параметр P62)
• Ограничение температуры пола
• Сброс настроек на заводские
• Удобная конфигурация при помощи экрана

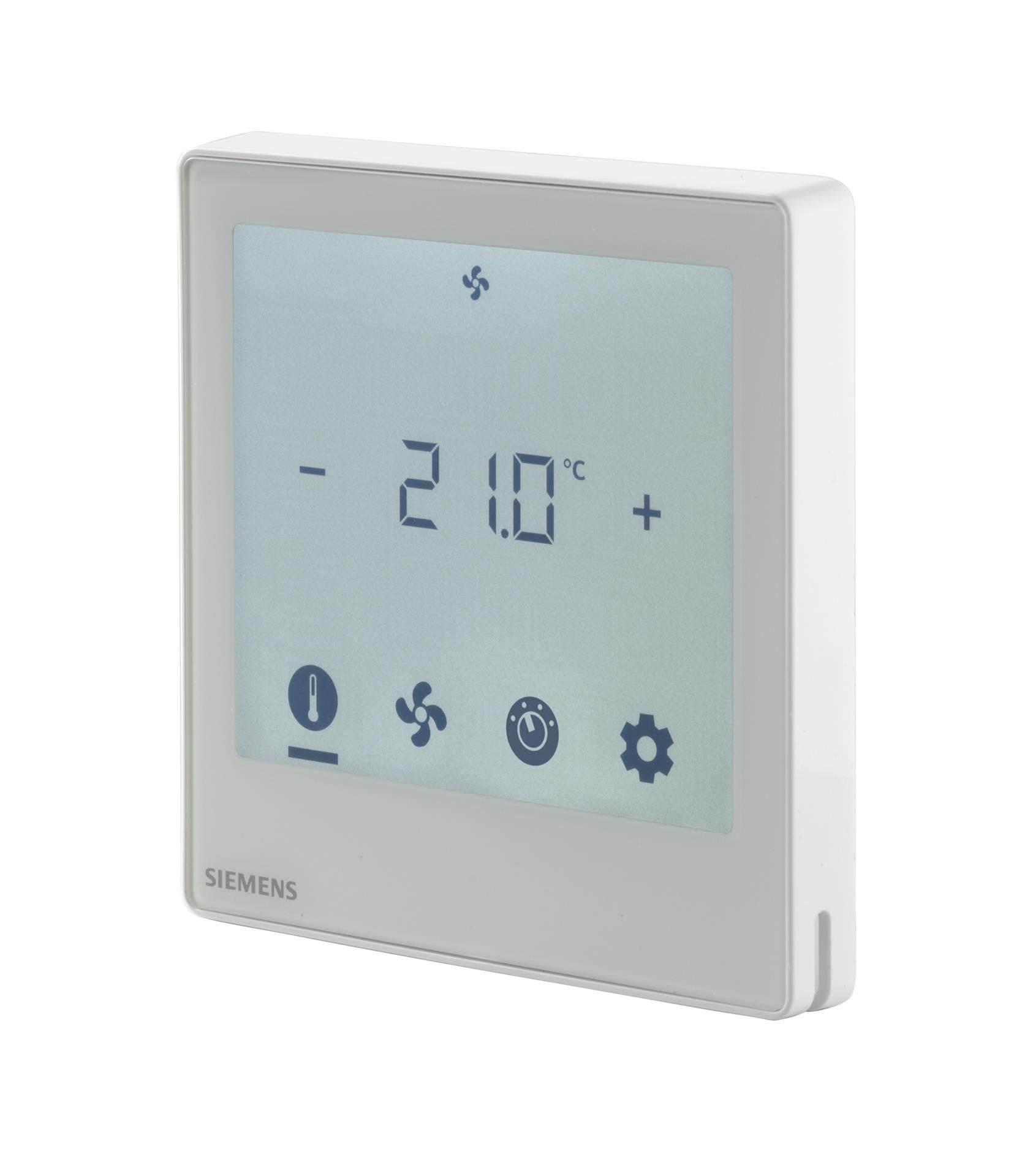

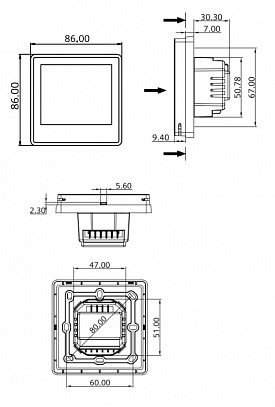

Механическая конструкция RDF800

Термостат состоит из 2-х частей:

• Передней части с электроникой, элементами управления и датчиком температуры
• Основания с клеммами


На задней части основания находятся клеммы. Передняя часть присоединяется к основанию.

Настройки и функционирование

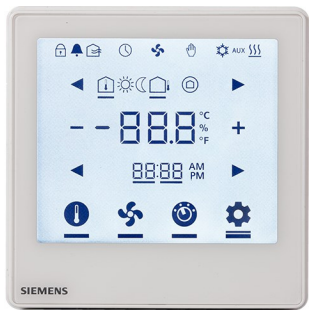

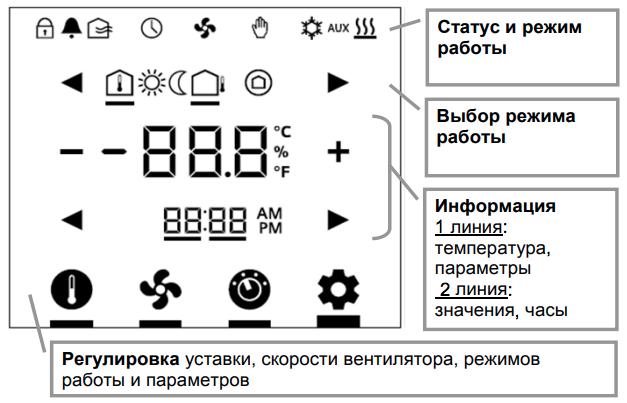

Дисплей

Схема подключения RDF800

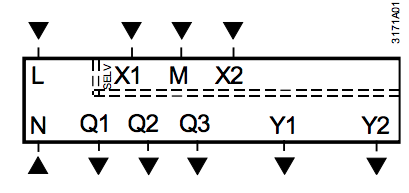

Соединительные клеммы

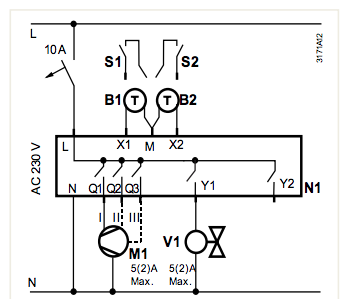

Диаграммы соединений

Примечание к изделию

Рекомендации по монтажу

• Не прикладывайте избыточное усилие к винтам! Деформация монтажной рамки приводит к некорректным внутренним соединениям и неполадкам в работе устройства.
• Устанавливайте термостат на чистое сухое место, в котором исключено возникновение водяных брызг.

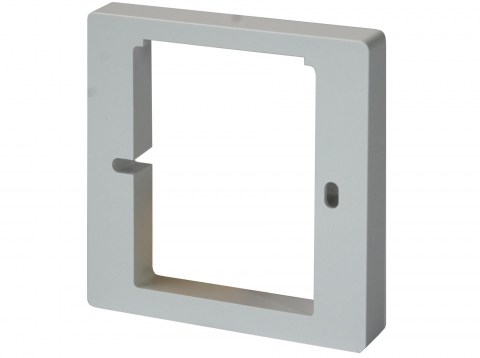

• Только для RDF800: используйте вставку ARG70.3 для увеличения пространства на 10 мм.
• Перед снятием передней части отключите питание.

Подключение кабелей

• Учитывайте требования местных нормативов по изоляции и защитному заземлению термостата.
• Устройство не имеет встроенных предохранителей на линиях подключения вентилятора и приводов. Во избежание риска пожара или травмы силовые линии питания AC 230 В должны иметь автомат защиты с номиналом не больше 10 A.
• Тщательно выбирайте размеры кабелей для подключения питания и исполнительных устройств.
• Используйте только приводы с напряжением AC 230 В.
• Сечение проводов силовых линий (L, N, Qx и Yx - N) должно быть подобрано из расчёта максимальное нагрузки 10А.
• Кабели для входов SELV X1-M / X2-M: Используйте кабели с изоляцией от 230 В.
• Входы X1-M и X2-M: Несколько сигналов могут быть подключены параллельно. Учитывайте максимальную нагрузку на измерительный вход.

Логистическая информация

Сертификат и гарантия:
