Краткое описание

Комнатный термостат для полузаглубленного монтажа для фэнкойлов с LCD дисплеем

• Выход для привода клапана вкл/выкл, 3-проводной клапан вкл/выкл или 1-ступенчатый компрессор
• Управление 3-скоростным вентилятором: автоматическое или ручное
• Ручное переключение нагрев / охлаждение или постоянное охлаждение / постоянный нагрев
• Режимы работы: Комфорт и Защита
• Настраиваемые параметры управления и запуска
• Возможность выбора отображения температуры или уставки
• Минимальное и максимальное ограничение уставки
• Отображается температура с шагом 0.5 °C or °F
• Цвет корпуса: белый (RAL 9003)

Применение

Для управления температурой помещения в отдельных комнатах и зонах, воздух в которых нагревается или охлаждается с помощью 2-трубных фэнкойлов.

Термостат управляет:

• 3-скоростным вентилятором
• приводом клапана в 2-трубной системе

Подходят для использования в системах со следующими функциями:

• непрерывный режим нагрева или охлаждения
• ручное переключение «нагрев» / «охлаждение»

Функции

• Переключение между режимами нагрева и охлаждения в ручном режиме
• Поддержание температуры помещения посредством встроенного датчика температуры
• Выбор режима работы с помощью кнопки режима работы или Mode на термостате
• Управление 3-скоростным вентилятором (в автоматическом или ручном режиме)
• Выход для 2-позиционного (вкл/выкл) клапана или 3-проводного (вкл/выкл) подключение привода

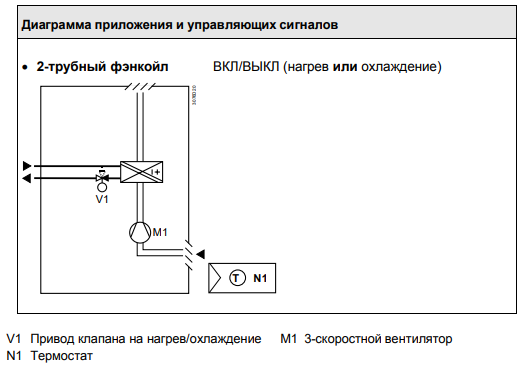

Приложение RDF310.2/MM

Работа термостата RDF310.2/MM

Управление температурой:

В состав устройства входят электрические и электронные компоненты, которые нельзя утилизировать вместе с бытовыми отходами. Необходимо обязательно соблюдать местное и общее действующее законодательство.

Дисплей:

На дисплее отображается полученная температура помещения или уставка текущего режима работы. Желаемый вариант можно выбрать через параметр P18. Заводская настройка отображает текущее значение температуры помещении. Символы нагрева и охлаждения на дисплее указывают на статус релейных выходов для управления фэнкойлом. Это означает, что символы не отображаются, когда термостат работает в нейтральной зоне. Если термостат находится в режиме ручного переключения работы на нагрев или охлаждение, соответствующие символы нагрева или охлаждения отображаются непрерывно, отображая управляющую последовательность термостата. This means that the symbol displays when the thermostat operates in the neutral zone Комнатная температура или уставка могут отображаться в градусах Фаренгейта °F или Кельвина °C (см. строку настроек P17). Управление температурой:

В состав устройства входят электрические и электронные компоненты, которые нельзя утилизировать вместе с бытовыми отходами. Необходимо обязательно соблюдать местное и общее действующее законодательство.

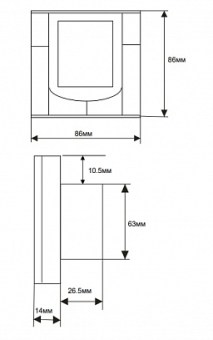

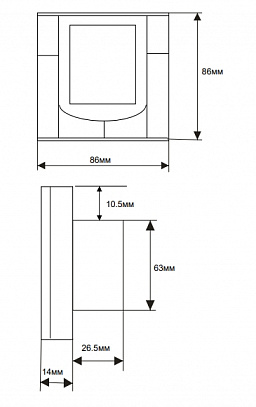

Механическая конструкция RDF310.2/MM

Термостат состоит из 2 частей:

• Передней панели, в которой расположены электронные компоненты, элементы управления и встроенный датчик температуры помещения
• Монтажной плиты с силовой электроникой

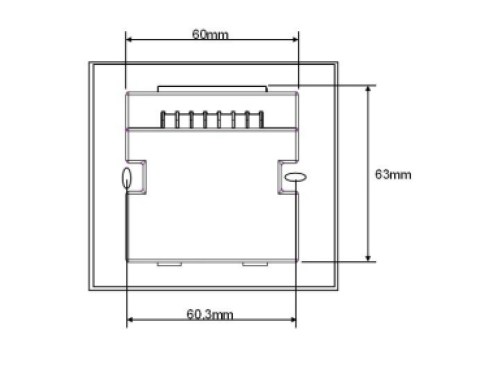

На монтажной плите сзади находятся винтовые зажимы. Термостат монтируется на прямоугольную распределительную коробку с центрами крепления на расстоянии 60,3 мм. Передняя панель устанавливается на монтажной плите и крепится с помощью защелки.

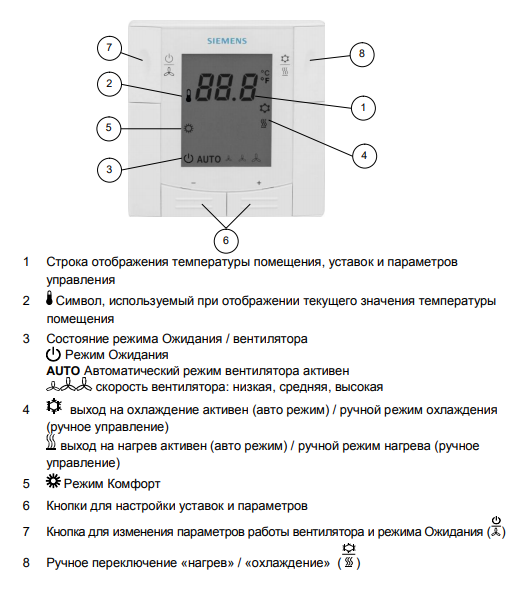

Элементы настройки и управления:

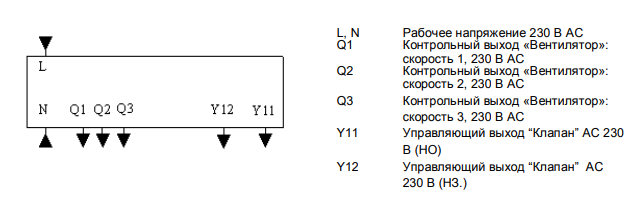

Соединительные клеммы

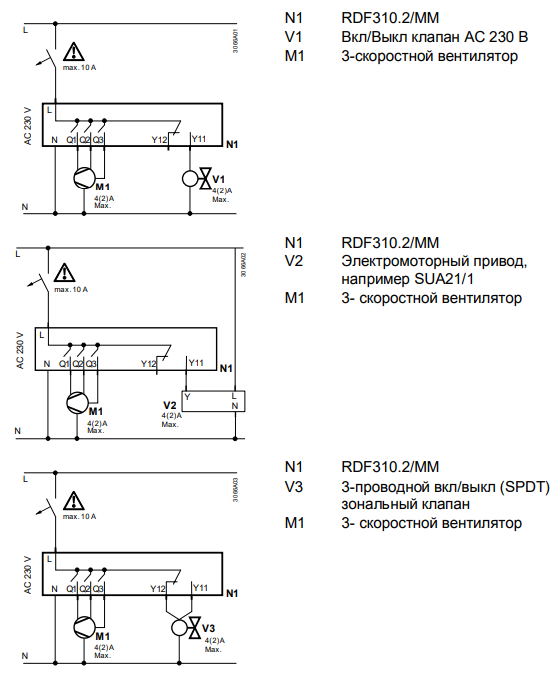

Схемы соединений RDF310.2/MM

Логистическая информация

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
