Краткое описание

• Обмен данными по протоколу Modbus
• Для отопления и / или охлаждения
• 2 или3-точечный выходной управляющий сигнал
• Output для 1-скоростного или 3-скоростного вентилятора
• 2 многофункциональных входа для контакта ключа карточки, датчик температуры комнаты / температуры обратки воздуха (QAH11.1, QAA32), переключение нагрев / охлаждение, переключение режимов работы, оконный контакт вкл/выкл, Контроль точки росы, включение электрического нагревателя, контакт аварии
• Режимы работы: Комфорт, Эконом и Защита
• Автоматическое или ручное переключение режимов нагрева / охлаждения
• Настраиваемые параметры управления
• Минимальное и максимальное ограничение уставки
• Цвет корпуса: белый (RAL 9003)
• Дисплей с подсветкой

Доступные приложения

• 2-трубная система
• 2-трубная система с электронагревателем
• 4-трубная система

Особенности

• Сетевой интерфейс RS485 в режиме ведомого Modbus RTU,
• Дисплей с подсветкой,
• 2P / PI / P регулирование,
• Выходы для 3-точечного и вкл/выкл типов регулирования,
• Выходы для 3-скоростного и 1-скоростного вентилятора,
• 2 многофункциональных входа для контакта карты-ключа, внешнего датчика и т.п.;
• Режимы работы: Комфорт, Экономия и Защита,
• Автоматическое либо ручное регулирование скорости вентилятора,
• Автоматическое либо ручное переключение нагрева/охлаждения,
• Минимальное и максимальное ограничение уставки комнатной температуры,
• Управление зависит от помещения либо от обратной температуры воздуха,
• Настраиваемые параметры ввода в эксплуатацию и управления, через локальный HMI либо по шине RS485 Modbus,
• Монтаж во встраиваемую прямоугольную распределительную коробку с расстоянием 60,3 мм между точками креплений,
• Рабочее напряжение AC 230 В,

Применение

RDF302 управляет:

• Одним вентилятором с одной скоростью или тремя скоростями,
• Одним или двумя приводами с управлением вкл/выкл,
• Одним приводом клапана вкл/выкл и одним одноступенчатым электронагревателем,
• Одним 3-точечным приводом
• Один 1-ступенчатый компрессор в DX-оборудовании или один одноступенчатый компрессор с электронагревателем.

Используется в системах для:

• Отопления или охлаждения,
• Автоматического переключения нагрева/охлаждения,
• Ручного переключения нагрева/охлаждения,
• Отопления и охлаждения (например, 4-трубные системы).

Функциональность

• Поддержание комнатной температуры с помощью встроенного температурного датчика или внешнего датчика температуры комнаты/обратного воздуха.
• Переключение между режимами нагрева и охлаждения (автоматическое переключение по локальному датчику/шине или ручное переключение)
• Выбор приложения DIP-переключателями либо средствами ввода в эксплуатацию шины,
• Выбор режима работы кнопкой режимов на термостате,
• Управление односкоростным или 3-скоростным вентилятором (автоматическое или ручное),
• Вывод текущей комнатной температуры или уставки температуры в градусах °C и/или °F,
• Минимальное и максимальное ограничение уставки комнатной температуры,
• Кнопка блокировки (автоматически, вручную или по шине),
• Расширенные функции управления вентилятором, например, толчок вентилятора, запуск вентилятора, выбор режима работы вентилятора (включён, выключен либо зависит от режима нагрева или охлаждения),
• Функция очистки 2-ходового клапана в 2-трубной переключаемой системе,
• Напоминание об очистке фильтров,
• Ограничение температуры тёплого пола,
• Возврат к настройкам по умолчанию для параметров регулирования и ввода в эксплуатацию,
• Поддержка шины RS485 Modbus (клеммы +, - и REF) для связи с Modbusсовместимыми устройствами,
• Вывод наружной температуры или времени по шине Modbus.

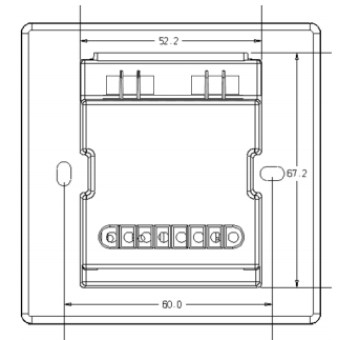

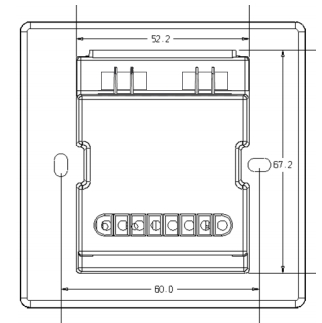

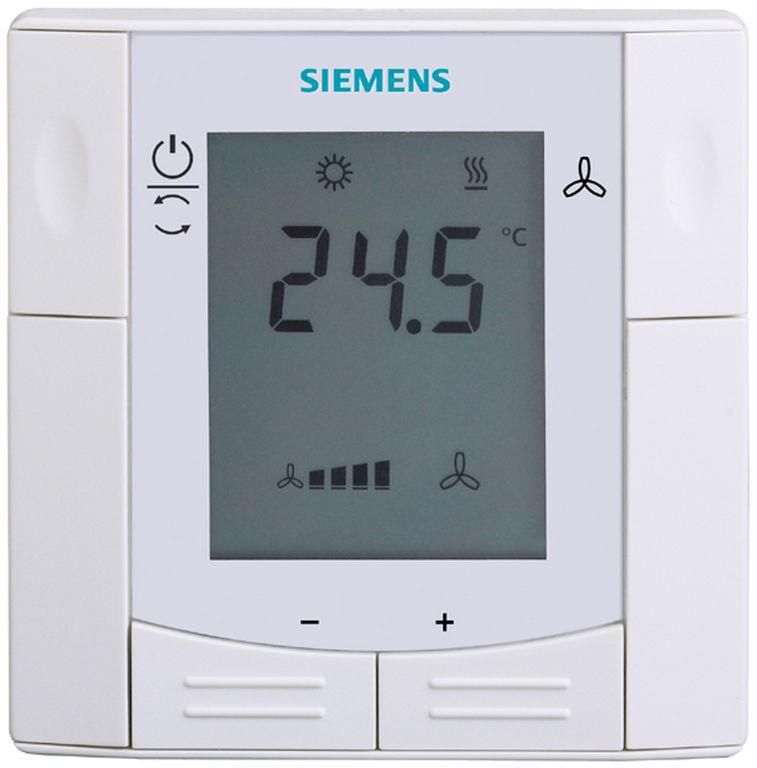

Механическая конструкция RDF302

Термостат состоит из 2-х частей:

• Лицевая панель с электронной схемой, элементами управления и встроенным датчиком температуры.
• Монтажная база с силовой электроникой.

Задняя часть монтажной базы содержит винтовые клеммы. База помещается в распределительную монтажную коробку с расстоянием между центрами крепления 60.3 мм. Лицевая панель надвигается сверху и присоединяется к монтажной базе.

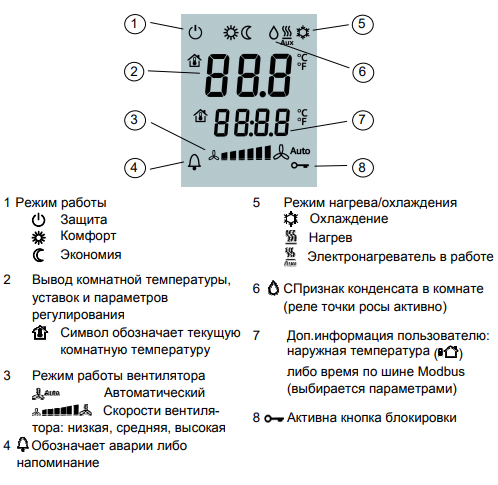

Настройки и функционирование

• 1 Кнопка выбора режима работы
• 2 Кнопка смены режимов работы вентилятора
• 3 Настройка уставок и параметров регулирования

Схема подключения RDF302

Соединительные клеммы

Диаграммы соединений

Примечание к изделию

Рекомендации по монтажу

Установите термостат в распределительную коробку с расстоянием 60,3 мм между центрами креплений. Не устанавливайте термостат в нишах или в книжных шкафах, за занавесками выше или вблизи источников тепла, в местах воздействия прямых солнечных лучей. Высота монтажа должна составлять примерно 1,5 м над полом.

• Устанавливайте термостат только на чистых, сухих поверхностях в помещении, без прямых потоков воздуха от устройств нагрева/охлаждения и без воздействия капель и брызгов воды.
• В случае ограниченного пространства в распределительной коробке используйте кронштейн ARG70.3 для увеличения запаса на 10 мм.

• Проверьте все локальные нормативы и требования к соединениям, предохранителю и заземлению термостата.
• Подбирайте кабели правильного размера к термостату, вентилятору и приводам для электропитания AC 230 В.
• Используйте только приводы с типом электропитания AC 230 В.
• Шина питания АC 230 В должна иметь внешний плавкий предохранитель либо устройство отключения с номинальным током не более 10 A.
• Изолируйте кабели с напряжением SELV входов X1-M/X2-M от 230 В, если в распределительной коробке присутствуют силовые кабели AC 230 В.

Параметры регулирования

Параметры регулирования термостата могут быть установлены для обеспечения оптимальной производительности всей системы. Параметры могут быть настроены с помощью локального HMI либо средствами Modbus.

Утилизация

Устройство классифицировано как электронные отходы по Европейской директиве 2002/96/EC (WEEE) и не может быть утилизировано вместе с различными бытовыми отходами. Изучите все соответствующие государственные законы, нормы и правила. Для утилизации используйте системы утилизации электронных отходов. Соблюдайте все локальные и применимые нормы.

Логистическая информация

Сертификат и гарантия:
