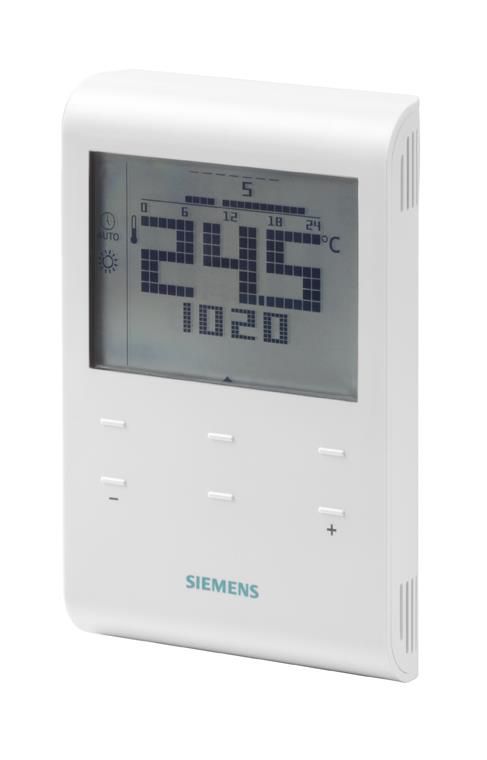

Краткое описание

• 2-точечное управление с выходным сигналом Вкл./Выкл. на отопление
• Режимы работы: Комфорт и Энергосбережение
• 7-дневный таймер и ручное управление
• Цвет лицевой панели корпуса и основания: белый RAL9003 (NCS S 0502-G)

Рабочее напряжение	DC 3 В
Срок службы батареи	1 год
Диапазон задания уставки	5…35 °C
Дифференциал переключения	1 K
Релейные выходы	Перекидной контакт, беспотенциальный
Колич. дискретных выходов	1
Дискретный выход, ток коммутируемой цепи	AC 24…230 V
Дискретный выход, ток коммутируемой цепи	5 (2) A
Класс защиты	IP30

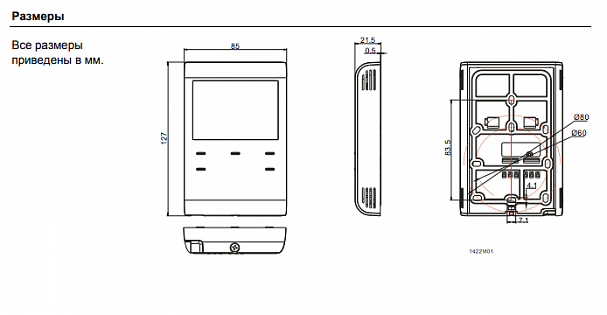

Размеры (Ш х В х Г)	85 x 127 x 21.5 мм

Применение

RDE100.1 используется для регулирования комнатной температуры в системах отопления. Стандартные случаи применения:

• Жилые помещения
• Коммерческие помещения
• Школы

Для регулирования следующих компонентов системы:

• Термических или зональных клапанов,
• Газовых или нефтяных котлов,
• Вентиляторов,
• Насосов,
• Тёплых полов.

Функции

• Регулирование комнатной температуры по встроенному датчику либо по внешнему входу,
• Выбор режима работы по нажатию кнопки режима,
• Настройка расписания (индивидуально на день, на 7 дней, на 5+2 дня),
• Вывод текущей температуры или уставки в градусах  C или градусах F
• Блокировка кнопок (вручную),
• Блокировка уставки,
• Периодический запуск насоса,
• Сброс на заводские настройки для параметров регулирования и ввода эксплуатацию,
• Один многофункциональный вход (только RDE100.1) для:

- ограничения температуры тёплого пола;

- переключения режима работы (карта-ключ, окно и т.д.)

Регулирование температуры

RDE100.1 измеряет температуру в помещении с помощью встроенного датчика и поддерживает заданную уставку температуры командами управления. Дифференциал переключения 1 K.

T - Комнатная температура
SD - Дифференциал переключения
W - Уставка комнатной температуры
Q14 - Выходной сигнал на нагрев

Конструкция

Комнатный термостат состоит из 2-х частей:

• Пластиковый корпус с платой электроники, элементами управления и датчиком комнатной температуры,
• Монтажная пластина с винтовыми клеммами,

Корпус вставляется на монтажную пластину и фиксируется винтами.


1) Клавиша режима работы
2) Установить
3) ОК
4) Клавиша увеличения значения
5) Клавиша уменьшения значения

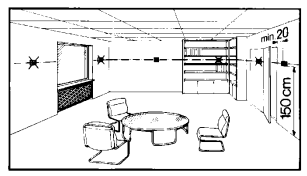

Замечания по монтажу

Не устанавливайте термостат в нишах или книжных шкафах, за занавесками, выше или ниже источников тепла, на месте воздействия прямых солнечных лучей. Монтаж термостата производите на высоте 1,5 м над полом.

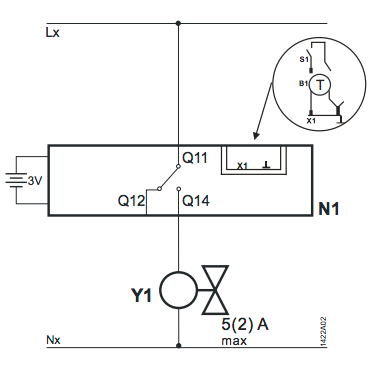

Схема подключения

Lx - Фаза, AC 24 В 230 В
Q11, Q12  - НЗ-контакт (для НО-клапанов)
Q11, Q14 - НО-контакт (для НЗ-клапанов)
N - Нейтраль, AC 24 В 230 В
X1 - Внешний входной сигнал
B1 - Датчик температуры (Ограничение температуры пола)
S1 - Переключатель (карта-ключ, оконный контакт)

Логистическая информация

Длина упаковки, см	11,3
Ширина упаковки, см	16,9
Высота упаковки, см	5,7
Вес, кг	0,328

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
