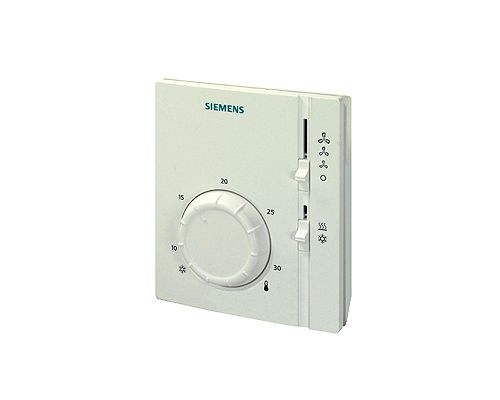

Краткое описание

• Комнатный термостат с ручным переключением режимов нагрев / охлаждение и скоростей вентилятора
• 2-точечное управление
• Ручное переключение 3-скоростным вентилятором
• Напряжение переключения AC 24…250 В
• Управляющий выход ВКЛ/ВЫКЛ

Рабочее напряжение	AC 230 V
Диапазон задания уставки	8…30 °C
Дифференциал переключения	1 K
Switching voltage	AC24…250 V
Switching current	0.2…6 (2) A
Класс защиты	IP30

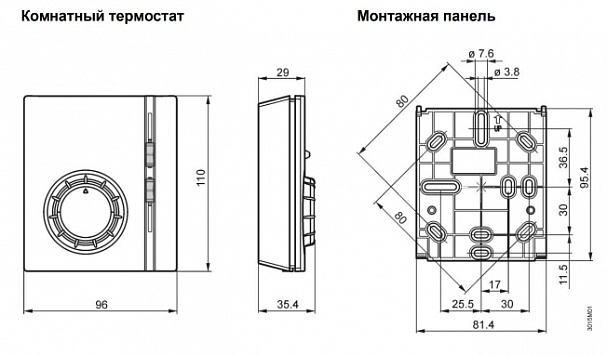

Размеры (Ш х В х Г)	99 x 110 x 35.3 мм

Применение

Комнатные термостаты RAB11.1 применяются в системах отопления или охлаждения для поддержания заданного значения температуры.

Типовое применение:

• Коммерческие помещения
• Жилые помещения
• Помещения легкой промышленности


Для управления:

• зональными клапанами
• термическими клапанами
• вентиляторами.


Функциональность RAB11.1

Комнатный термостат RAB11.1 имеет отдельный выход для нагрева и для охлаждения. Если температура в помещении падает ниже значения выбранной уставки, то замыкается контакт на нагрев. Если температура в помещении превышает значение выбранной уставки, то замыкается контакт на охлаждение.

Отопление

Если температура в помещении понизилась ниже заданной уставки, контакт отопления закроется.

Охлаждение

Если температура в помещении поднимется выше заданной уставки, контакт охлаждения закроется.

Скорость вентилятора

Существует 2 возможности для управления скоростью вентилятора:

1. Ручное переключение 3-скоростного вентилятора на термостате RAB11.1.
2. Автоматическое включение вентилятора термостатом для управляемого регулирования.

Для этого предварительно необходимо выбрать соответствующее положение перемычки из двух доступных:

• Перемычка в положении SR1  Режим работы вентилятора переключается на термостате
• Перемычка в положении SR2  Вентилятор включается одновременно с открытием клапана

Вентиляция

Если выбрана функция вентилятора переключателем на панели термостата (RAB11.1), контакты на нагрев и охлаждение всегда открыты, и вентилятор работает на выбранной скорости.

Переключение

Режим работы Нагрев / Охлаждение выбирается переключателем, расположенным на передней панели термостата (RAB11.1)

Функциональные диаграммы

• T Температура в помещении
• SD Дифференциал переключения
• w Уставка комнатной температуры
• Y1 Выходной сигнал "Нагрев"
• Y2 Выходной сигнал "Охлаждение"

Монтаж, установка и ввод в эксплуатацию

Термостат следует располагать в таком месте, где комнатная температура может быть измерена с максимально возможной точностью, без воздействия солнечного излучения или каких-либо других источников тепла или холода. Высота монтажа должна составлять примерно 1,5 м над полом.

Осторожно: AC 250 В!

Устройство закрепляется на стене в специальной коробке либо непосредственно на стену. Для проведения работ, устройство может открывать только специально обученный персонал. Перед тем как открыть устройство, отключите питание. При монтаже, прикрепите сначала панель-держатель, затем повесьте термостат и произведите подключение проводов. Затем, прикрепите крышку и опломбируйте ее.

Термостат должен монтироваться на плоскую стену. Необходимо соблюдать местные требования по электробезопасности. Если в комнате, где производится монтаж термостата, есть радиаторные вентили, их необходимо полностью открыть.

Внимнаие! В термостате отсутствует собственная защита цепи питания (Q1, Q2, Q3, Y) Существует риск нанесения травмы или пожара из-за короткого замыкания! Монтаж, установка, наладка

Выбор сечения проводов должен быть произведен в соответствии с местными нормативами

Обслуживание

Комнатный термостат RAB11.1 не требует обслуживания.

Конструкция

Мембрана заполнена экологичеки безопасным газом. Корпус устройства выполнен из пластмассы.

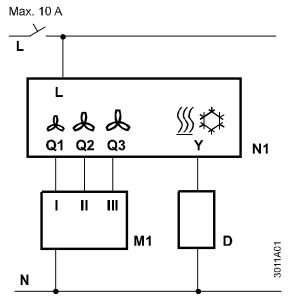

Схемы подключения RAB11.1

• L Напряжение переключения AC 24…250 В
• N Нейтральный провод
• M1 3-скоростной вентилятор
• D Термический или зональный клапан
• N1 Комнатный термостат RAB11/ RAB11.1
• Q1 Управляющий выход "Скорость вентилятора I", AC 24…250 В
• Q2 Управляющий выход "Скорость вентилятора II", AC 24…250 В
• Q3 Управляющий выход "Скорость вентилятора III", AC 24…250 В
• Y Управляющий выход "Привод клапана нагрев/охлаждение", AC 24…250 В


Замечания

Режим нагрева:

Из-за неизбежного самонагрева от электрического тока, любая нагрузка свыше 3 ампер, протекающая через устройство, может негативно повлиять на точность измерения температуры.

Режим охлаждения:

Из-за неизбежного самонагрева от электрического тока, любая нагрузка свыше 1 ампер, протекающая через устройство, может негативно повлиять на точность измерения температуры.

Логистическая информация

Длина упаковки, см	10,1
Ширина упаковки, см	12,2
Высота упаковки, см	5,8
Вес, кг	0,219

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
