Настраивается только на нагрев либо только на охлаждение

Краткое описание

• Только нагрев или только охлаждение
• Настройка уставки с помощью кнопки
• Переключатель Вкл / Выкл

Диапазон задания уставки	8…30 °C
Дифференциал переключения	1 K
Switching voltage	AC 24…250 V
Switching current	0.2…6 (2.5) A
Способ монтажа	Монтаж на стену при помощи шурупов
Класс защиты	IP30

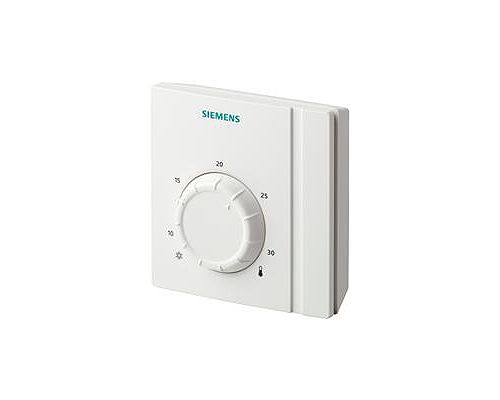

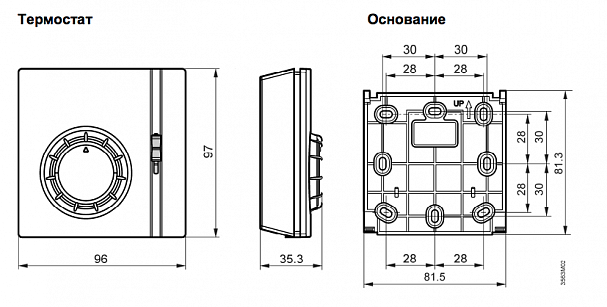

Размеры (Ш х В х Г)	96 x 97 x 35.3 мм

Применение RAA31

Комнатный термостат RAA31 используется в системах только с нагревом или только с охлаждением для поддержания заданной температуры в помещении.

Типовое применение:

• частные дома
• небольшие по размеру промышленные здания

Используются в сочетании:

• с зональными либо с термическими клапанами,
• с газовыми либо жидкотопливными горелками,
• вентиляторами,
• насосами.

Функциональность

Комнатный термостат RAA31 имеет отдельный выход для нагрева и для охлаждения. Если температура в помещении падает ниже значения выбранной уставки, то замыкается контакт на нагрев. Если температура в помещении превышает значение выбранной уставки, то замыкается контакт на охлаждение.

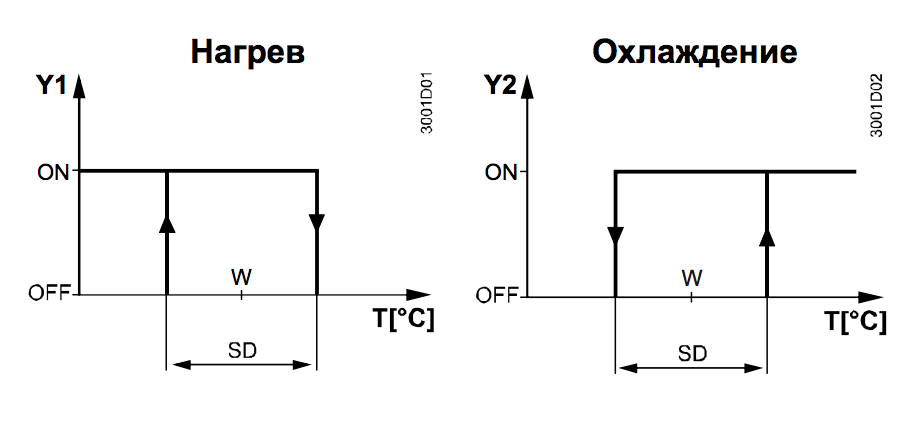

Функциональные диаграммы RAA31

• T Температура в помещении
• SD Дифференциал переключения
• w Уставка комнатной температуры
• Y1 Выходной сигнал "Нагрев"
• Y2 Выходной сигнал "Охлаждение"

Монтаж, установка и ввод в эксплуатацию

Термостат следует располагать в таком месте, где комнатная температура может быть измерена с максимально возможной точностью, без воздействия солнечного излучения или каких-либо других источников тепла или холода. Высота монтажа должна составлять примерно 1,5 м над полом.

Термостат может быть установлен на практически любую доступную на рынке распределительную коробку либо непосредственно на стену. Только авторизованный персонал может вскрывать устройство для проведения работ по обслуживанию.

AC 24…250 В

Устройство должно быть изолировано от сети питания перед открытием крышки. При установке устройства сначала необходимо зафиксировать основание устройства, затем навесить термостат на основание с защёлкиванием фиксаторов и подключить электрические кабели. После этого нужно навесить крышку термостата и защёлкнуть фиксаторы (см. также отдельную инструкцию по монтажу в комплекте с термостатом). Термостат можно устанавливать только на плоских стенах. Все законодательные нормативы и требования по электромонтажу должны быть строго соблюдены. Если в помещении находятся термостатические радиаторные клапаны, то их необходимо полностью открыть вручную.

Обслуживание

Комнатный термостат RAA31 не требует обслуживания.

Конструкция

Мембрана заполнена экологичеки безопасным газом. Корпус устройства выполнен из пластмассы.

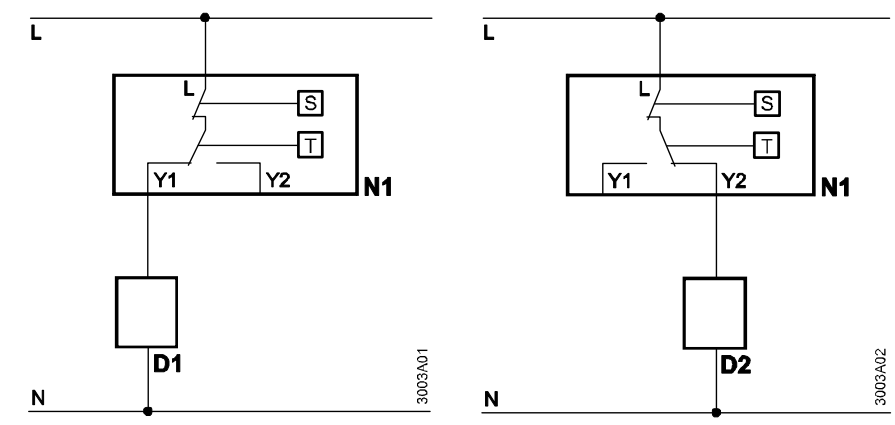

Схемы подключения RAA31

• D1 Зональный либо термический клапан для отопления
• D2 Зональный либо термический клапан для охлаждения
• L Коммутируемое напряжение AC 24…250 В
• N1 Термостат
• Y1 Управляющий выход "Отопление", AC 24…250 В
• Y2 Управляющий выход "Охлаждение", AC 24…250 В
• N Нейтральный провод
• T Термостатический элемент (газонаполненная мембрана)

Замечания

Нагрев:

Любые нагрузки более 3 А, подключенные к устройству, могут негативно повлиять на ход и точность регулирования температуры из-за непрогнозируемого эффекта саморазогрева электрических цепей.

Охлаждения:

Любые нагрузки более 1 А, подключенные к устройству, могут негативно повлиять на ход и точность регулирования температуры из-за непрогнозируемого эффекта саморазогрева электрических цепей.

Логистическая информация

Длина упаковки, см	10,1
Ширина упаковки, см	10,7
Высота упаковки, см	5,7
Вес, кг	0,188

Сертификат и гарантия:

Гарантийный срок со стороны производителя составляет: 1 год
